Quvvat kabeli (alyuminiy) SIP-2 3x150+1x95 - 0.6/1 kV

SIP-2 3x150+1x95 0,6/1 kV havo elektr uzatish simi elektr energiyasini havo liniyalari orqali uzatish va taqsimlash uchun mo‘ljallangan. U 0,6/1 kV nominal kuchlanishli tarmoqlarda va 50 Gts chastotali elektr tizimlarida ishlatiladi. Ushbu sim murakkab iqlim sharoitlarida, sanoat hududlarida va agressiv muhitlarda ishonchli ishlash uchun ishlab chiqilgan.

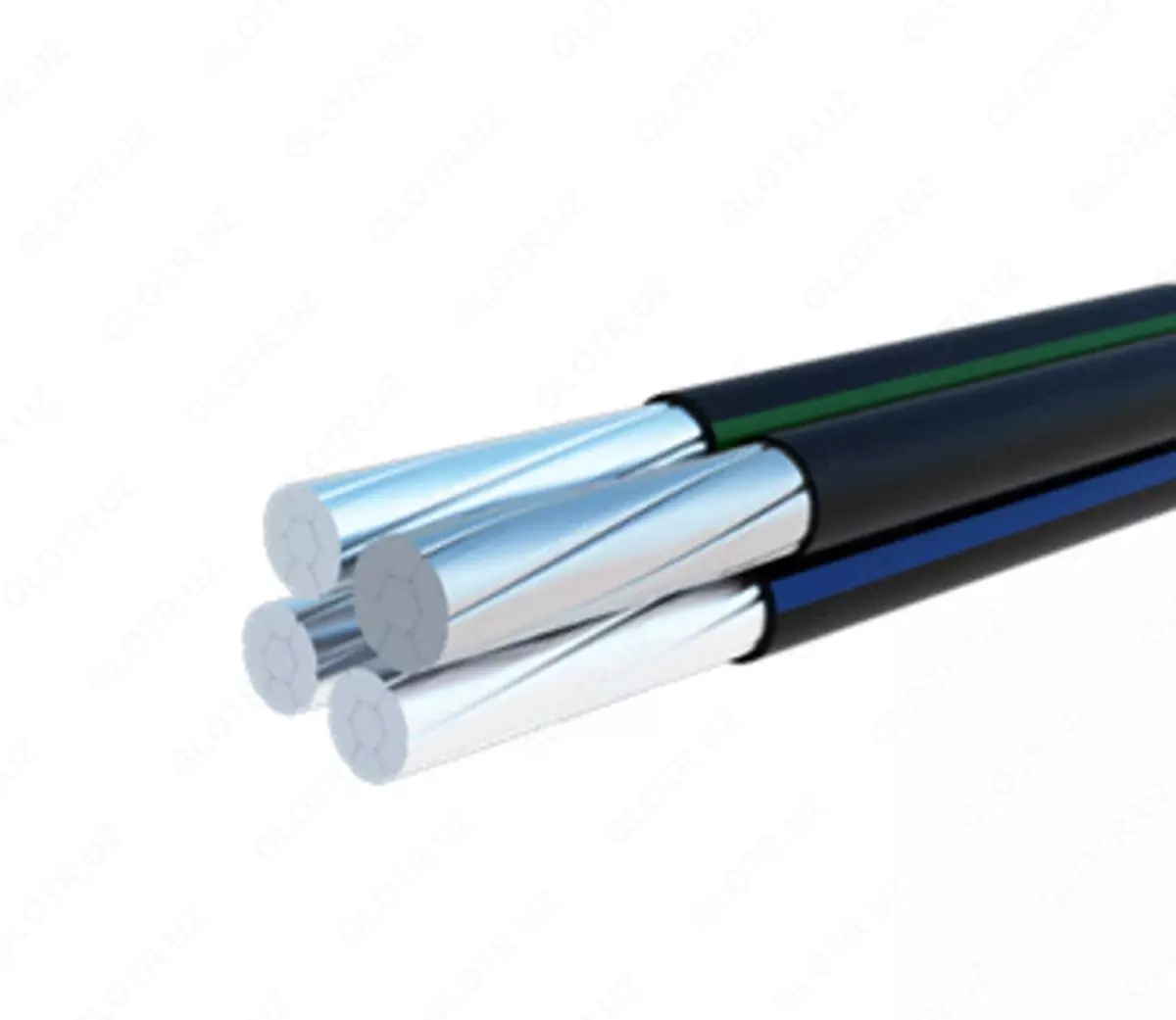

Konstruktsiya uchta fazali 150 mm² kesimli alyuminiy ko‘p simli zichlashtirilgan tok o‘tkazuvchi tomirlardan va 95 mm² kesimli alyuminiy qotishmasidan tayyorlangan izolyatsiyalangan nol tashuvchi tomirdan iborat. Nol tomir nafaqat elektr o‘tkazuvchi, balki mexanik yukni ko‘taruvchi element sifatida ham xizmat qiladi. Barcha tomirlar quyosh nuri va atmosfera ta’siriga chidamli sstabilizatsiyalangan siqilgan polietilen bilan izolyatsiyalangan.

Fazali tomirlar izolyatsiyalangan holda nol tomir atrofida o‘raladi, bu esa konstruktsiyaning mustahkamligi va barqarorligini oshiradi. SIP-2 turi havo elektr uzatish magistrallari va iste’molchilarga ulanish liniyalarida keng qo‘llaniladi.

U II va III iqlim zonalari (GOST 15150) sharoitlarida ishlashga mo‘ljallangan bo‘lib, dengiz bo‘yi hududlari, sho‘r tuproqli va sanoat ifloslanishi yuqori bo‘lgan joylarda ham samarali ishlaydi.

Afzalliklar

Izolyatsiyalangan nol tashuvchi tomir

Yuqori mexanik mustahkamlik

Quyosh nurlariga va UV ta’siriga chidamlilik

Agressiv muhitlarda barqaror ishlash

Sstabilizatsiyalangan polietilen izolyatsiya

0,6/1 kV tarmoqlar uchun moslik

Uzoq xizmat muddati

Past haroratlarda ishlash qobiliyati

SIP-2 belgilanishi

S — samonashuvchi

I — izolyatsiyalangan

P — sim

2 — izolyatsiyalangan nol tashuvchi tomirli konstruktsiya

3 — faza tomirlar soni

150 — faza tomir kesimi, mm²

1 — nol tomir mavjudligi

95 — nol tomir kesimi, mm²

0,6/1 — nominal kuchlanish, kV

Texnik xususiyatlar

Qo‘llanilishi

Havo elektr uzatish magistrallari

Taqsimlash elektr tarmoqlari

Sanoat hududlari va korxonalar

Dengiz bo‘yi va sho‘r muhitlar

Iste’molchilarga ulanish liniyalari

II va III iqlim zonalari (GOST 15150)

5 tez-tez beriladigan savollar

SIP-2 nima uchun ishlatiladi?
U havo elektr uzatish liniyalari orqali energiyani uzatish va taqsimlash uchun ishlatiladi.

SIP-2 ning asosiy farqi nimada?
Unda izolyatsiyalangan nol tashuvchi tomir mavjud.

U qanday sharoitlarda ishlaydi?
U sanoat, dengiz bo‘yi va agressiv iqlim sharoitlarida ishlashga mos.

Izolyatsiya materiali nima?
Sstabilizatsiyalangan siqilgan polietilen.

Xizmat muddati qancha?
To‘g‘ri ekspluatatsiyada 40 yilgacha.
