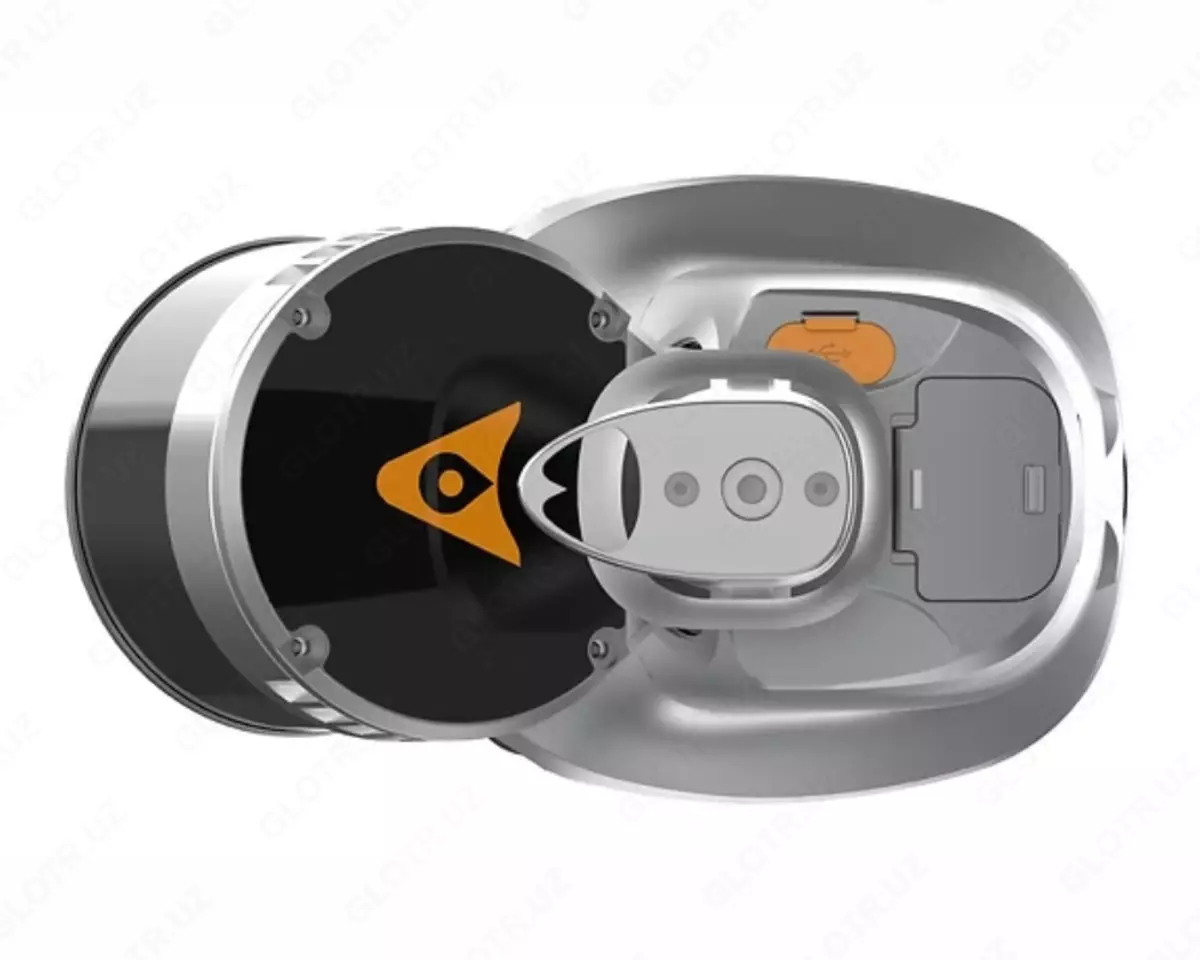

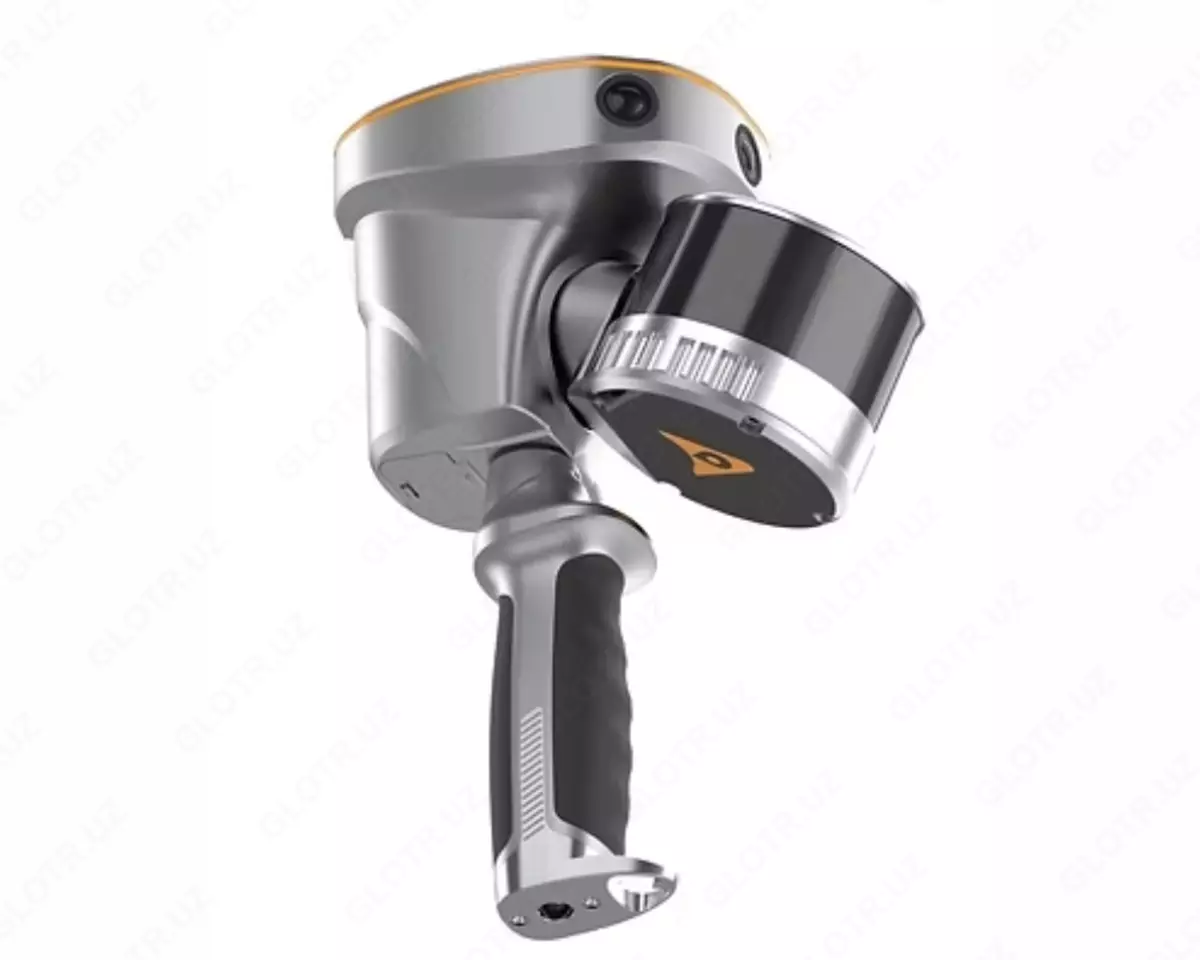

Лазерный 3D-сканер CHCNAV RS10

Лазерный 3D-сканер CHCNAV RS10 — это современная мобильная система пространственного сканирования нового поколения, объединяющая технологии GNSS RTK, LiDAR, Visual SLAM и инерциальной навигации в одном компактном устройстве. Сканер разработан компанией  CHCNAV и предназначен для высокоточного сбора пространственных данных в помещениях, на строительных площадках, инфраструктурных объектах, промышленных территориях и в сложных геодезических условиях.

Главной особенностью CHCNAV RS10 является интеграция полноценного RTK GNSS приемника и SLAM технологии в одном устройстве. В отличие от традиционных мобильных сканеров, RS10 способен выполнять точное геопривязанное сканирование как на открытых территориях, так и внутри помещений без необходимости сложной постобработки и установки большого количества контрольных точек. Система автоматически переключается между RTK и SLAM режимами, обеспечивая непрерывное позиционирование даже при слабом спутниковом сигнале.

CHCNAV RS10 оснащен высокопроизводительным LiDAR модулем с конфигурацией 16 или 32 канала в зависимости от версии устройства. Максимальная дальность сканирования достигает 120 или 300 метров, а скорость сканирования составляет до 640 000 импульсов в секунду. В версии RS10 32ch скорость может достигать 1.92 млн точек/сек. Благодаря высокой плотности облака точек сканер позволяет получать детализированные трехмерные модели объектов, помещений и рельефа.

Одним из ключевых преимуществ RS10 является технология RTK + SLAM Fusion. Система объединяет данные GNSS RTK, инерциальной навигации, LiDAR и Visual SLAM на уровне сырых измерений, что значительно повышает точность и стабильность работы по сравнению с обычными SLAM сканерами. Абсолютная точность достигает менее 5 см, а относительная — менее 1 см. В версии 32ch точность может достигать около 2 см.

Сканер оборудован тремя HD-камерами по 5 МП, обеспечивающими цветную визуализацию облаков точек и реалистичное отображение объектов. Система поддерживает генерацию геопривязанных облаков точек в реальном времени непосредственно в поле, что позволяет оператору сразу контролировать качество данных и корректировать маршрут сканирования. Площадь съемки может достигать 13 000 м² в режиме реального времени.

CHCNAV RS10 отличается высокой мобильностью и универсальностью применения. Устройство может использоваться в ручном режиме, на нагрудном креплении, на вехе или транспортном средстве. Вес сканера составляет около 1.7–1.9 кг, а защищенный корпус IP64 обеспечивает надежную работу в сложных полевых условиях, включая пыль, вибрации и повышенную влажность.

Встроенная память объемом 512 ГБ позволяет хранить большие массивы данных, а поддержка Wi-Fi, Bluetooth, USB 3.0 и 4G обеспечивает быструю передачу информации и удобную интеграцию с программными комплексами CoPre, SmartGo и LandStar 8.

CHCNAV RS10 широко применяется для:

• мобильного SLAM сканирования;
• BIM и Scan-to-BIM;
• топографической съемки;
• инженерных изысканий;
• цифровой документации объектов;
• лесного хозяйства;
• обследования тоннелей и подземных пространств;
• дорожного строительства;
• инфраструктурных проектов;
• создания цифровых двойников.

Преимущества:

• Интеграция GNSS RTK + SLAM;
• Реальное геопривязанное сканирование;
• До 1.92 млн точек/сек;
• Дальность сканирования до 300 м;
• Абсолютная точность до 2–5 см;
• Реальное время построения облака точек;
• 3 HD камеры для цветного сканирования;
• Работа внутри и вне помещений;
• Компактный мобильный корпус;
• Защита IP64.

CHCNAV RS10 — это современный профессиональный мобильный LiDAR-сканер, обеспечивающий высокую скорость, RTK точность и эффективное 3D сканирование объектов любой сложности.

Характеристика товара:

Часто задаваемые вопросы:

1. Для чего используется CHCNAV RS10?

Система применяется для мобильного SLAM сканирования, BIM, инженерных изысканий и цифровой документации объектов.

2. Может ли RS10 работать внутри помещений?

Да, благодаря интеграции RTK и Visual SLAM сканер эффективно работает как внутри помещений, так и на открытых территориях.

3. Какова точность сканирования?

Абсолютная точность составляет менее 5 см, относительная — менее 1 см. В версии 32ch точность может достигать около 2 см.

4. Поддерживает ли устройство построение облака точек в реальном времени?

Да, RS10 поддерживает генерацию геопривязанных облаков точек непосредственно в поле.

5. Какова максимальная дальность сканирования?

В зависимости от версии устройства дальность сканирования составляет до 120 или 300 метров.
