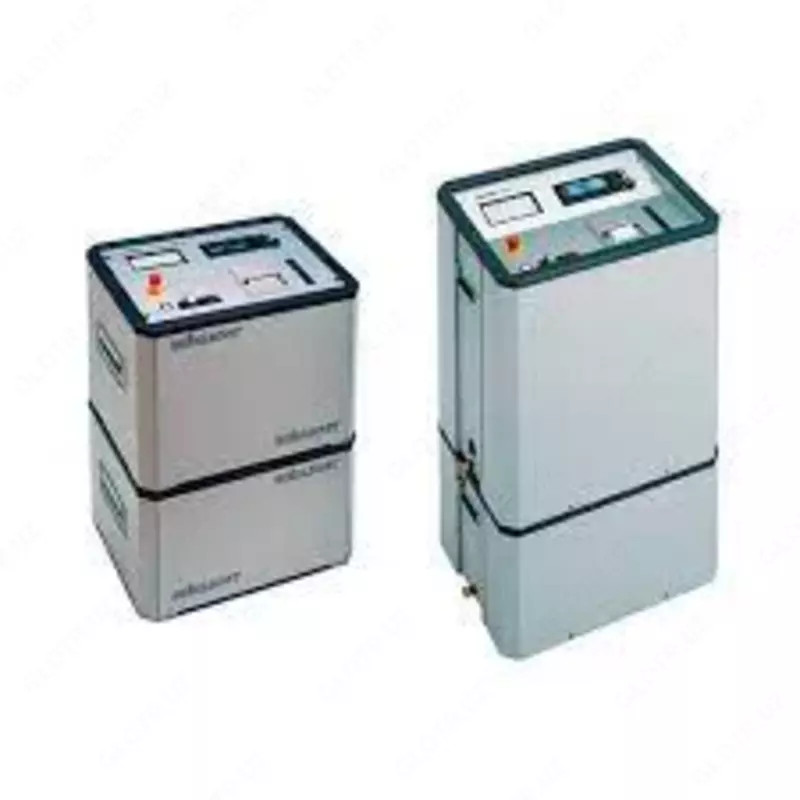

VLF CR-80-B — испытательная установка

В наличии Код: P-0935830

от 10 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение испытательной установки VLF CR-80-B
Мощная и эффективная испытательная система СНЧ VLF CR-80-B предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы кабельных линий, в соответствии с нормами DIN VDE.

В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-80-B может быть использована для уровней номинального напряжения до 46 кВ.

Установка VLF CR-80-B состоит из блока управления и высоковольтной части. Высокая испытательная мощность 2,5 мкФ позволяет одновременное испытание всех трех фаз.

Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

Достоинства испытательной установки VLF CR-80-B
Очень высокая испытательная мощность без снижения частоты
Отсутствие эффектов поляризации, как при испытаниях DC
Протоколирование
Функция распознавания пробоя
Измерение тока утечки
Технические характеристики испытательной установки VLF CR-80-B
Параметр Значение
Режим 0,1 Гц СНЧ
Выходное напряжение СНЧ (Un) 0 … 80 кВэфф
Выходной ток 0 … 12,5 мA
Испытательная емкость при 80 кВэфф макс. 2,0 мкФ
Испытательная емкость при 78 кВэфф макс. 2,2 мкФ
Режим DC
Выходное напряжение DC- 0 … -80 кВ
Максимальный отрицательный выходной ток -12,5 мА
Выходное напряжение DC+ -
Измерение токов утечки Интегрировано
Функция протоколирования Интегрировано
Точное ОМП оболочки 0 … 10 кВ / Takt 1:3, 1:5, 1:9
Входное напряжение 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
Размеры (ШхВхГл) 1350 x 1250 x 1100 (1500*) мм
Вес 380 кг
Класс защиты IP 20
Рабочая температура -25°C … +55°C
Температура хранения -40°C … +70°C
