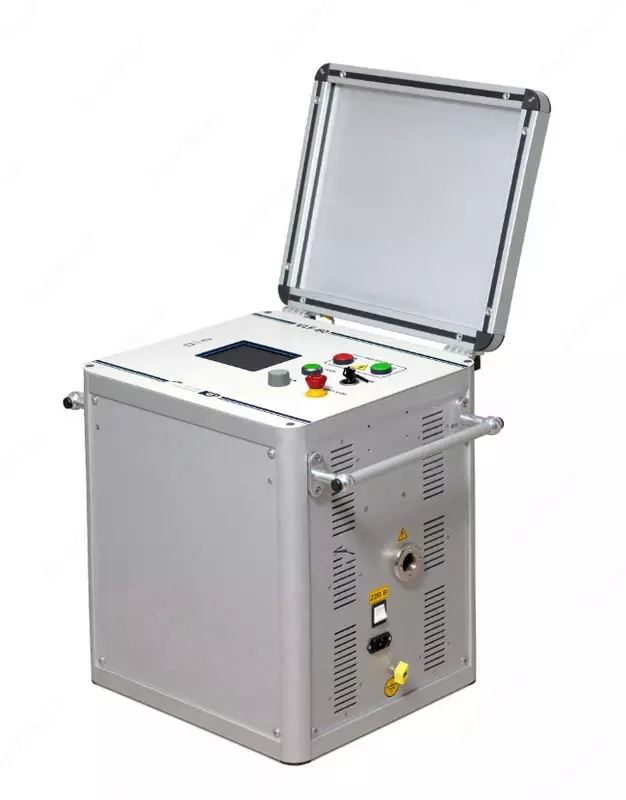

VLF CR-60-HP — испытательная установка

В наличии Код: P-0935833

от 15 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение испытательной установки VLF CR-60-HP
Мощная и эффективная испытательная система СНЧ VLF CR-60-HP предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы очень длинных кабелей, как, например, ветряных парков, в соответствии с нормами DIN VDE, IEC и IEEE.

В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-60-HP может быть использована для уровней номинального напряжения до 36 кВ.

Установка VLF CR-60-HP состоит из блока управления и высоковольтной части. Высокая испытательная мощность 6,5 мкФ позволяет одновременное испытание всех трех фаз.

Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

Достоинства испытательной установки VLF CR-60-HP
Очень высокая испытательная мощность без снижения частоты
Испытание СНЧ 60 кВ для кабелей длиной от 20 до 30 км
Отсутствие эффектов поляризации, как при испытаниях DC
Протоколирование
Функция распознавания пробоя
Измерение тока утечки
Технические характеристики испытательной установки VLF CR-60-HP
Параметр Значение
Режим 0,1 Гц СНЧ
Выходное напряжение СНЧ (Un) 0 … 60 кВэфф
Выходной ток 0 … 17 мA, разрешение 10 мкA
Испытательная емкость при 60 кВэфф макс. 6,5 мкФ (3 х U0 для 36 кВ кабеля)
Испытательная емкость при 38 кВэфф макс. 10,3 мкФ (3 х U0 для 22 кВ кабеля)
Режим DC
Выходное напряжение DC- 0 … -60 кВ
Выходное напряжение DC+ 0 … +60 кВ
Измерение токов утечки Интегрировано
Функция протоколирования Интегрировано
Точное ОМП оболочки 0 … 10 кВ / Takt 1:3, 1:5, 1:9
Входное напряжение 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
Размеры (ШхВхГл) 1350 x 1250 x 1100 (1500*) мм
Вес 380 кг
Класс защиты IP 20
Рабочая температура -25°C … +55°C
Температура хранения -40°C … +70°C
