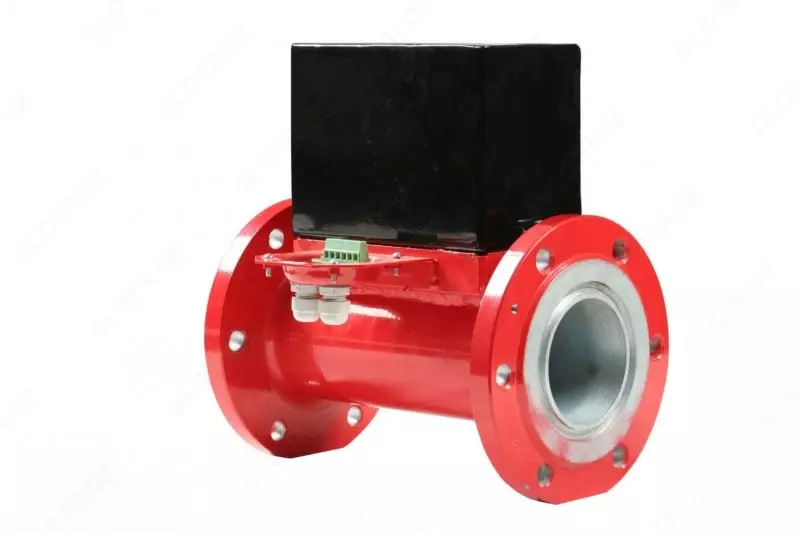

ВИХРЕВОЙ РАСХОДОМЕР-СЧЕТЧИК ПАРА (ГАЗА) ИРВИС-РС4М

ОСОБЕННОСТИ ИРВИС-РС4М

В связи с выходом ГОСТов 8.740, 8.741 проведена Сертификация новой версии вихревого расходомера-счетчика  Ирвис-РС4. Модификация имеет название Ирвис-РС4М. Дополнительная буква М в названии добавлена по требованию новых Правил «Порядок проведения испытаний стандартных образцов или средств измерений в целях утверждения типа» (ПР50-2-104-09, ПР50-2-105-09).
Ирвис-РС4М является полным аналогом прежней версии по присоединительным размерам первичного преобразователя и блока индикации и питания. Поскольку Сертификат Ирвис-РС4 будет действовать до 28.12.2015 в настоящее время действуют оба сертификата, поэтому на сайте представлены оба комплекта технической документации.

СУЩЕСТВЕННЫЕ ОТЛИЧИЯ ИРВИС-РС4М ОТ ИРВИС-РС4 СОСТОЯТ В СЛЕДУЮЩЕМ:

• В вихревом расходомере пара Ирвис-РС4М по-другому нормированы погрешности измерений.
  Это позволяет в точности соответствовать ГОСТ 8.740 и без затруднений проводить полуавтоматизированную проверку узлов учета на соответствие МВИ этого ГОСТа, используя, например, программу «Расход-ИСО».
• Расширен межповерочный интервал с 2 до 3-х лет.
• Ирвис-РС4М соответствует требуемым нормам точности в соответствии с ГОСТ 8.741. В рамках проведения модернизации предприятие Ирвис будет проводить модернизацию до самой актуальной версии, т.е. Ирвис-РС4М.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Вихревой расходомер-счетчик пара ИРВИС-РС4М (до 2014 г. название ИРВИС-РС4) представляет собой комплектный, законченный узел коммерческого (технологического) учета газа, аттестованный органами Госстандарта.

ИРВИС-РС4М предназначен для ведения коммерческих расчетов между поставщиком и потребителем газа.
ИРВИС-РС4М выпускается в нескольких модификация, позволяющих вести учет различных газовых сред.
ИРВИС-РС4М-ППС — измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.
ИРВИС-РС4М-ДДП — измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.
ИРВИС-РС4М-Пар — измерение водяного пара и др. газов с температурой до +250 °С.

Исполнение «Тяни-Толкай» — измерение расхода газа на входе в АГНКС, а также учет прямых и обратных токов рабочего газа на других объектах.

ОСНОВНЫЕ ДОСТОИНСТВА

• Высокая точность измерений
• Широкий диапазон измерений
• Стабильность метрологических характеристик
• Возможность работы на нестационарных потоках
• Нечувствительность к гидравлическим ударам
• Стойкость к загрязнениям
• Простота монтажа
• Простота и удобство в эксплуатации
• Отсутствие подвижных частей, подверженных износу

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия вихревого расходомера-счетчика пара (газа) ИРВИС-РС4М основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератор вихрей).

Детектирование вихрей в зависимости от модификации счетчика происходит двумя типами чувствительных элементов: термоанемометром и датчиком пульсаций давления.

Благодаря тому, что чувствительные элементы детекторов вихрей вынесены из потока газа и размещены в канале перетока тела обтекания, расходомеры-счетчики ИРВИС-РС4М отличаются повышенной стойкостью к загрязнению газа.

Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

ВЫСОКАЯ ТОЧНОСТЬ И КАЧЕСТВО

Отсутствие подвижных частей, подверженных износу, самоочищение генератора вихрей (тела обтекания) за счет срыва вихрей, вынос детекторов вихрей из потока газа в канал перетока обеспечивают высокую стабильность метрологических характеристик счетчика ИРВИС-РС4М во время эксплуатации. Использование частотного вихревого сигнала, математический фильтр разработки НПП «Ирвис» обеспечивают высокую точность измерений, отсутствие дрейфа нуля и явления «самоход».

Благодаря тому, что НПП «Ирвис» имеет образцовую метрологическую базу, обеспечивающую возможность исследования и градуировки приборов во всем диапазоне расходов, температур и давлений, а также исследовать приборы при измерении пульсирующих потоков газа, приборы производства НПП «Ирвис» не имеют дополнительной погрешности связанными различиями условий градуировки и условий эксплуатации расходомеров-счетчиков газа «ИРВИС-РС4М».

ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ.

Первичный преобразователь вихревого расходомера пара представляет собой отрезок трубопровода с фланцами в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.

Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме «да», «нет» его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.

Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.

Датчик температуры представляет собой первичный преобразователь температуры термосопротивление платиновое с нормирующим усилителем 4...20мА.

Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает, в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа. По цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор — «БИП» (блок интерфейса и питания).

РЕГИСТРАТОР

Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.

Съем информации с регистратора возможен несколькими способами.
— Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
— Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
— Перенос информации на персональный компьютер при помощи FLASH
-карты, входящей в базовый комплект поставки.
— Для оперативного контроля, регистратор укомплектован ЖКИ индикатором отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.

Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.

Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве «констант».

При выходе вихревого расходомера из строя учет газа ведется по условно-постоянным значениям вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.
