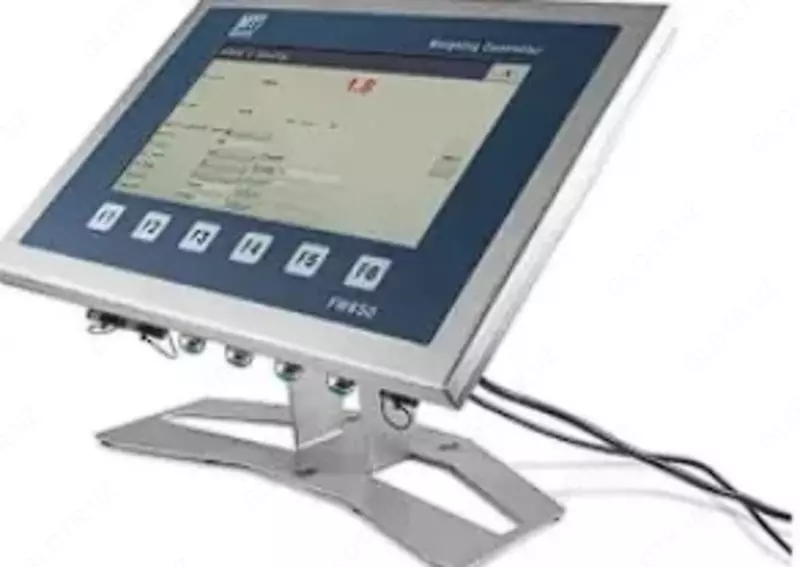

Весовой терминал FW650

Весовой терминал FW650 предназначен для работы с аналоговыми и цифровыми весами (до 3 каналов одновременно), а также поддерживает подключение до 10 тензодатчиков. Контроллер оснащён цветным сенсорным жидкокристаллическим дисплеем диагональю 7” или 13”, а также дополнительными механическими функциональными кнопками. Объём карты памяти FW650 составляет 32 ГБ.

Точность АЦП:

• сертифицированная — 6000e

• максимальная — 150 000d

Степень защиты терминала от пыли и влаги зависит от типа корпуса. Весовой терминал FW650 в основном применяется в интеллектуальных весовых системах Industry 4.0 и выполняет следующие задачи: взвешивание и маркировка, ручное и автоматическое дозирование, управление процессом взвешивания, поддержка MES-систем и другие функции.

Функции FW650:

• Простое взвешивание

• Транзакционные операции с печатью этикеток

• Ручное дозирование / составление рецептов

• Автоматическое дозирование

• Система складских весовых стеллажей

• Наполнение

• Упаковка

• Настраиваемые прикладные задачи

Система дозирования поддерживает до 1000 материалов, 50 рецептов и 50 производственных заданий. Для каждого материала могут быть заданы название, целевой вес, верхний и нижний допустимые пределы.

Записи взвешивания (дата, время, отдельные или суммарные результаты) сохраняются, ищутся, удаляются и экспортируются на USB-накопитель. В настройках терминала предусмотрено два уровня доступа: администратор и оператор. Администратор вводит данные о материалах и операторах, задаёт параметры, удаляет и экспортирует данные. Дополнительно могут быть настроены 3 уровня полномочий и журнал изменений.

Преимущества терминала:

• Гибкая адаптация под конкретные требования производства

• Надёжное управление процессом взвешивания в любых условиях

• Безошибочная интеграция данных повышает прозрачность бизнес-процессов

• Управление рецептами и подачей материалов снижает ошибки операторов и потери, повышая рентабельность и стабильность результатов

Режимы калибровки FW650:

• Калибровка по 5 точкам

• Калибровка без эталонных гирь

• Дистанционная калибровка через интерфейс PLC

Встроенные интерфейсы:

• COM1 (RS232), COM2 (RS485), COM3 (RS232/RS485), COM4 (RS232/RS485)

• 4 × USB (беспроводная клавиатура, мышь, внешняя память, сканер штрих-кодов)

• 2 × Ethernet TCP/IP (со встроенным коммутатором)

Стандартная конфигурация поддерживает протоколы UDP, TCP, Modbus-RTU и Modbus-TCP.

Конструкция:

Предлагаются два типа корпусов с дисплеями 7” и 13”:

• Корпус из нержавеющей стали AISI 304, для настольного или стоечного монтажа, степень защиты — IP68 или IP69K

• Панельный корпус, степень защиты передней панели — IP65

Электропитание:

• 187–242 В переменного тока

• или +24 В постоянного тока

Опциональные интерфейсы:

• PROFIBUS-DP (Siemens PLC)

• PROFINET (два сетевых порта, встроенный коммутатор, Siemens PLC)

• EtherCAT

• EtherNet/IP (два сетевых порта, встроенный коммутатор, PLC Rockwell и Delta)

• CC-Link (Mitsubishi PLC)

• 1 × 4–20 мА (точный 16-битный DAC)

• 2 × 4–20 мА (точный 16-битный DAC)

Цифровые входы/выходы:

• 4 входа / 6 выходов (транзисторные)

• 8 входов / 12 выходов (транзисторные)

Возможность подключения: ножная педаль, трёхцветный аварийный индикатор и другие устройства ввода-вывода.

Технические характеристики FW650:

• Тип корпуса: панельный / нержавеющая сталь

• Количество подключаемых весов: 1 или 2

• Последовательный порт: RS232 / RS485 (MODBUS-RTU)

• LAN: 2 × Ethernet

• Интерфейсы контроллера: Profinet, Profibus DP, Ethernet/IP, 4–20 мА, CC-Link, EtherCAT

• USB: 4

• Цифровые I/O: 8 входов / 12 выходов

• Питание: 220 В AC

• Применение: передача данных, контроль целевого веса, сравнение по весу, наполнение/дозирование, упаковка и контрольное взвешивание

• Степень защиты: IP65 / IP66
