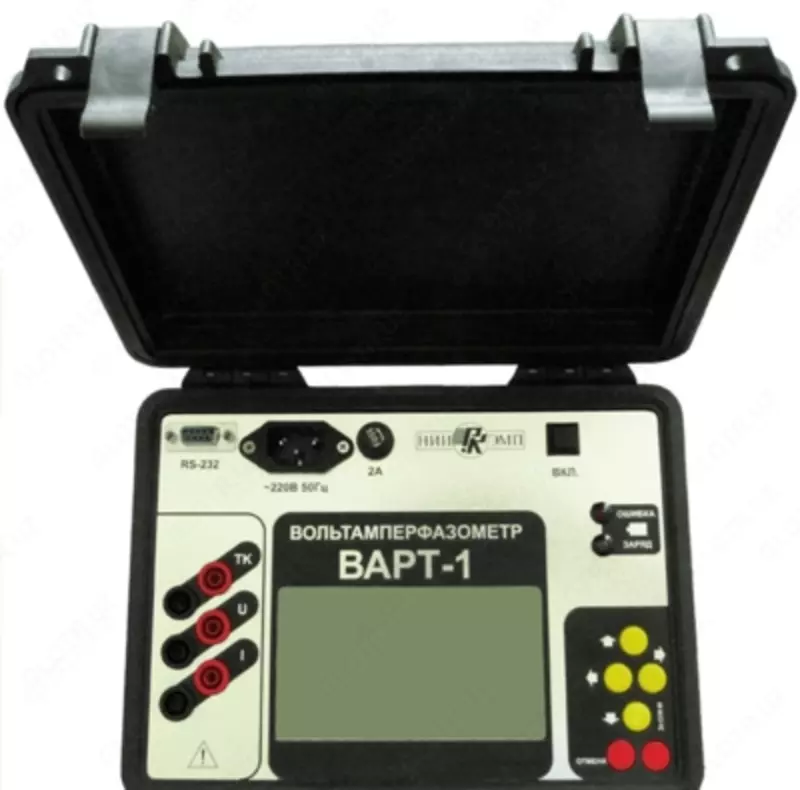

ВАРТ-1 — вольтамперфазометр

Прибор «ВАРТ-1» предназначен для измерения электрических величин в одно- и трёхфазных цепях (отдельно по каждой фазе) переменного тока и обеспечивает контроль частоты, напряжения, тока, активной, реактивной и полной мощности; коэффициента мощности, полного электрического сопротивления, угла фазового сдвига между напряжением и током. «ВАРТ-1» имеет гальванически развязанные каналы напряжения и тока, что позволяет осуществлять измерения, в том числе на отдельных гармониках в соответствии с ГОСТ-22261.

Технические характеристики вольтамперфазометра ВАРТ-1

Измеряемая величина Диапазон измерения

Действующее (среднеквадратическое) значение переменного напряжения U, В 50-500

15-150

1,5-15

0,15-1,5

0,015-0,15

Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В 50-500

15-150

1,5-15

0,15-1,5

0,015-0,15

Действующее (среднеквадратическое) значение тока I, А 15-150 (клещи)

1,5-15

0,15-1,5

0,015-0,15

0,0015-0,015

Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А 15-150 (клещи)

1,5-15

0,15-1,5

0,015-0,15

0,0015-0,015

Угол фазового сдвига между напряжением и током Δϕ, ° ±180

Угол фазового сдвига между напряжениями Δϕ, °

Угол фазового сдвига между токами Δϕ, °

Полная электрическая мощность S, ВА от 0,1Iх0,1U до IхU

Активная электрическая мощность P, Вт (Kp=1,0) от 0,1Iх0,1U до IхU

Реактивная электрическая мощность Q, ВАр (Kp=0,0) от 0,1Iх0,1U до IхU

Коэффициент мощности λ ±1

Частота переменного тока f, Гц 45 ÷ 65

Измерение среднеквадратического значения напряжения, В, до 500

Измерение среднеквадратического значения тока, А, до 150

Диапазон рабочих температур,°С минус 10 ÷ 45

Габаритные размеры,мм, не более 232х192х111

Масса, не более, кг 5

Длина кабеля, м, не более 2÷15
