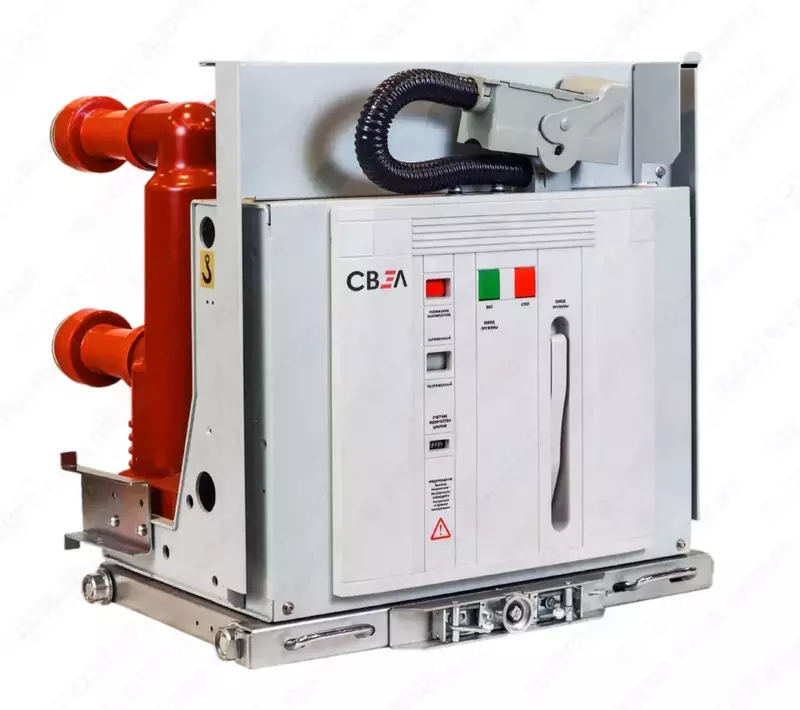

Вакуумный выключатель внутренней установки ВВ-СВЭЛ-10

В наличии Код: P-0908398

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Вакуумный выключатель внутренней установки ВВ-СВЭЛ-10 предназначен для защиты электротехнического оборудования на заводах, предприятиях, электростанциях и трансформаторных подстанциях в сетях переменного тока с изолированной или заземленной через дугогасящий реактор или резистор нейтралью, напряжением 10 кВ и частотой 50 Гц. Соответствует стандартам ГОСТ 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».

Технические характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	630, 1000, 1250, 1600, 2000, 2500, 3150, 4000
Номинальный ток отключения, кА
– ток электродинамической стойкости, кА	51, 63, 81, 102
– ток термической стойкости, кА	20, 25, 31,5, 40
– время протекания тока короткого замыкания, с	3
Номинальное напряжение питания цепей управления и элементов вспомогательных цепей, В	~110, ~220, =110, =220
Номинальное напряжение цепей управления тележкой аппаратной моторизованной, В	=220
Номинальное напряжение минимального расцепителя напряжения, В	~110, ~220
Номинальный ток цепей управления, А, не более:
– электромагнитов включения/отключения	1
– максимальных расцепителей тока	3; 5
Диапазон рабочих напряжений цепей управления (переменный/постоянный ток), % от Uном:
– электромагнита включения	70–115 / 85–105
– электромагнита отключения	65–120 / 70–110
– электродвигателя взвода силовой пружины	85–110
Испытательные напряжения изоляции главной цепи, кВ:
– одноминутное, частотой 50 Гц	42
– грозовой импульс 1,2/50 мкс	75
Собственное время отключения, мс, не более	20-50
Собственное время включения, мс, не более	30-70
Разновременность замыкания/размыкания контактов при включении/отключении, мс, не более	2
Механический ресурс (количество циклов В–tП–О), не менее:
– для выключателей 630; 800; 1000; 1250; 1600 А	10000
– для выключателей 2000; 2500; 3150; 4000 А	10000
Коммутационный ресурс (количество циклов В–tП–О), не менее:
– для выключателей 630; 800; 1000; 1250; 1600 А	10000
– для выключателей 2000; 2500; 3150; 4000 А	10000
Коммутационный ресурс (количество циклов В– tП–О) при номинальном токе отключения, не менее	50
Срок службы до списания, лет, не менее	30

Преимущества

Иcпользуется технология вакуумного гашения дуги.
Высокий коммутационный и механический ресурс.
Выгодные гарантийные обязательства поставщика.
Вариативность комплектации определяется потребностью заказчика.
Безопасность, надежность и современность конструкции.
Произведено в России.
Возможность разрабатывать распределительные устройства на любые номиналы на одном типе выключателей.
Поставка выключателей в составе ячеек КРУ-СВЭЛ гарантирует максимальную эффективность и долговечность работы.
Легкая заменяемость с европейскими аналогами без потери в функциональных возможностях и технических характеристиках.
