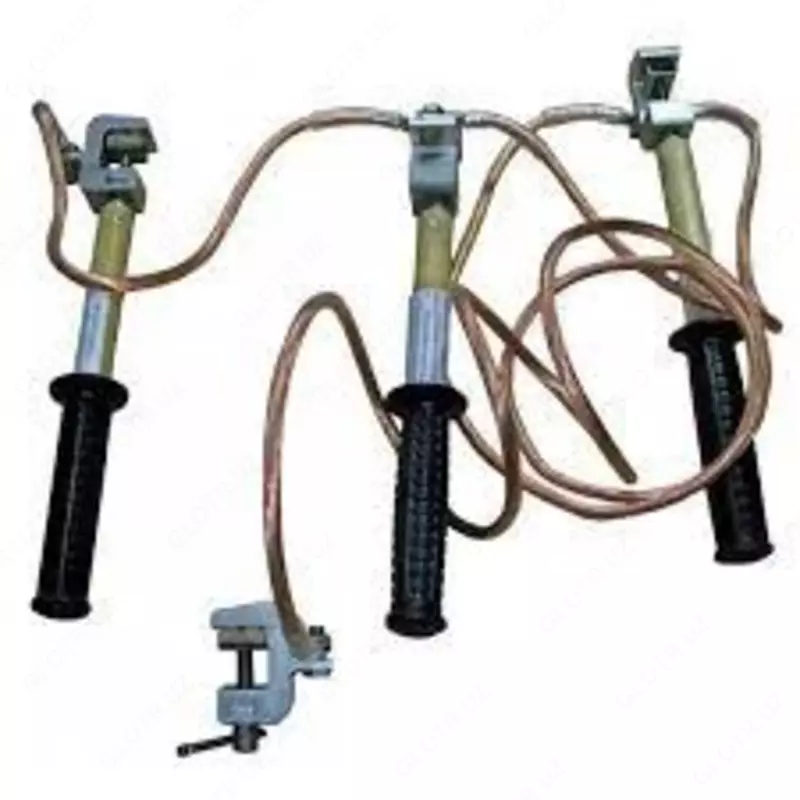

ZPP-1 - portativ podstansiyani topraklama

ZPP-1 ko'chma podstansiyasini erga ulashni qo'llash doirasi:

ZPP-1 ko'chma topraklama tizimlari ushbu hududga noto'g'ri kuchlanish berilganda yoki undagi kuchlanish paydo bo'lganda 0,4 kV dan 1,0 kV gacha kuchlanishli elektr inshootlarining uzilgan oqim qismlarida ishchilarni himoya qilish uchun mo'ljallangan. 16, 25, 35, 50, 70, 95, 120 yoki 150 mm2 ko'ndalang kesimli sim bilan, tuproqli chiqish joyi bo'lgan shaffof plastik niqobi ostida, olinmaydigan novdalar bilan ta'minlangan. Tel ZPP-1 qisqichlariga qalaylangan mis ushlagichlar yoki gilzalar yordamida mahkamlanadi. Telning uzilishiga yo'l qo'ymaslik uchun u qo'shimcha ravishda himoya polietilen trubkasi bilan mustahkamlanadi.

Portativ chiziqli ZPP-1 topraklamasining texnik xususiyatlari:

Topraklama turi Miqdori

Rod bo'limi

simlar,

mm2 uzunligi

interfeysli

simlar, m Uzunlik

topraklama

tushish, m Fazalar soni qisqichlar soni, dona

Bir fazali versiya

ZPP-1-3/3-16 3 16 0,4 2 3 3

ZPP-1-3/3-25 3 25 0,4 2 3 3

ZPP-1-3/3-35 3 35 0,4 2 3 3

ZPP-1-3/3-50 3 50 0,4 2 3 3

ZPP-1-3/3-70 3 70 0,4 2 3 3

ZPP-1-3/3-95 3 95 0,4 2 3 3

ZPP-1-3/3-120 3 120 0,4 2 3 3

ZPP-1-3/3-150 3 150 0,4 2 3 3

Umumiy xususiyatlar

Parametrning ma'nosi

Nominal ish kuchlanishi, kV 1,0 gacha

Issiqlik qarshiligi oqimi, kA/3 s:

16 mm2 sim bilan

25 mm2 sim bilan

sim bilan 35 mm2

50 mm2 sim bilan

70 mm2 sim bilan

95 mm2 sim bilan

2.5

4.0

5.6

8.0

10.2

13.8

Izolyatsiya qiluvchi qismning uzunligi, mm, 130 dan kam emas

Tutqich uzunligi, mm, 120 dan kam emas

Foydalanish shartlari:

harorat, ° C

namlik 25 °C, %

-45 dan +45 gacha

80 gacha

Og'irligi, kg, ortiq emas:

16 mm2 sim bilan

25 mm2 sim bilan

sim bilan 35 mm2

50 mm2 sim bilan

70 mm2 sim bilan

sim bilan 95 mm2 1,7

2.0

3.5

3.8

4.3

4.8

Xizmat muddati, yil, kamida 2
