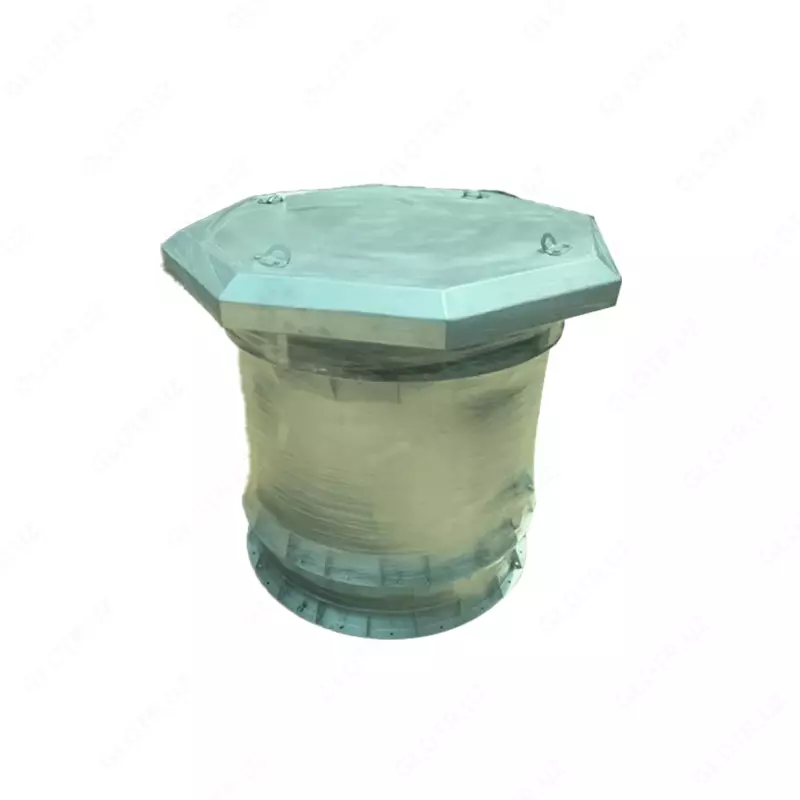

VKOP0 tom oqim ventilyatori

Bajarilishi

Umumsanoat (N).

Tutunga qarshi bosim hosil qiluvchi tom usti agregatlari (PD) binolarning tom qismiga o‘rnatiladi. Ular tom usti hududidan tashqi havoni to‘g‘ridan-to‘g‘ri zinapoya va lift zonalariga uzatib, ushbu hududlarda ortiqcha bosim hosil qiladi va tutunning bu xonalarga kirib kelishining oldini oladi. Natijada ventilyatsiya tizimi soddalashadi hamda texnik qavatdagi foydali joy bo‘shatiladi.

Konstruksiya

VKOP®0 — tayyorlangan poydevorga yoki to‘g‘ridan-to‘g‘ri havo kanaliga o‘rnatish uchun mo‘ljallangan eng sodda va iqtisodiy samarali variantdir. VKOP®0 asosida maxsus ishlab chiqilgan yuqori samarali o‘qli ventilyatorlar qo‘llaniladi.

VKOP®0 ni o‘rnatish uchun tayyor qurilish asosining mavjudligi talab etiladi. Agar tomga tayyor asos bo‘lmasdan o‘rnatilsa, VKOP®0 ga PEK-OSA adapteri orqali ulanadigan STAM-2012 dan foydalanish zarur.

VKOP®0 oldingi versiyadan quyidagi jihatlari bilan sezilarli darajada farq qiladi:

• yog‘ingarchilikdan yaxshiroq himoya;

• kamroq massa;

• yuqori unumdorlik;

• universallik;

• raqobatbardosh narx.

Kuchli yog‘ingarchilik yoki sovuq elementlarda namlik kondensatsiyasi natijasida yuzaga kelishi mumkin bo‘lgan oqishlardan himoyalanish uchun VKOP®0 da qo‘shimcha yechimlar — POD seriyali poddonlardan foydalanish tavsiya etiladi.

Ventilyatorlar GOST 15150 ga muvofiq, joylashtirishning 1-toifasi bo‘yicha quyidagi iqlim sharoitlarida ishlashi mumkin:

• mo‘tadil (U);

• mo‘tadil va sovuq (UHL);

• tropik (T).

Ishlash sharoitlari

Atrof-muhit harorati:

• –40 dan +40 °C gacha — mo‘tadil iqlim uchun;

• –60 dan +40 °C gacha — mo‘tadil va sovuq iqlim uchun;

• –10 dan +50 °C gacha — tropik iqlim uchun.

Ko‘chiriladigan muhit odatiy sharoitlarda yopishqoq moddalar, tolali materiallar, bug‘lar yoki changni o‘z ichiga olmasligi, uglerodli po‘lat, alyuminiy qotishmalari va GRP materialiga havoga nisbatan yuqori darajada agressiv bo‘lmasligi hamda chang va boshqa qattiq zarrachalar konsentratsiyasi 100 mg/m³ dan oshmasligi lozim.

Ventilyator o‘rnatilgan joydagi tashqi tebranish manbalarining o‘rtacha vibratsiya tezligi 2 mm/s dan oshmasligi kerak.

Texnik ko‘rsatkichlar

• Bajarilishi: umumsanoat;

• Statik bosim: 900 Pa gacha;

• Havo sarfi: 1300 … 120 000 m³/soat;

• Elektr dvigatel turi: asinxron;

• Elektr dvigatel quvvati: 1,1 … 45 kVt;

• Iqlimiy bajarilishi: U, UHL, T, joylashtirish toifasi 1;

• Og‘irligi: 44 … 364 kg.
