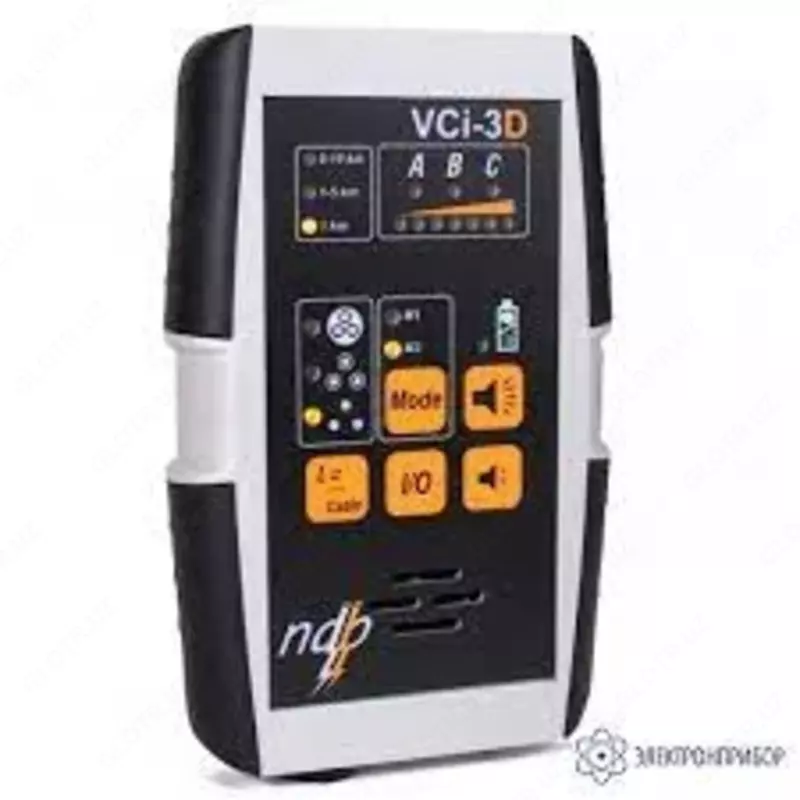

VCI-3 - to'plamdan kabellarni tanlash uchun ovoz tizimi

"SWG 500 zarba to'lqini generatorining maqsadi

SWG 500 zarba to'lqini generatori reflektorlar bilan birga har qanday kabel nosozliklarini aniqlashning asosiy komponentidir. U zararni dastlabki va aniq lokalizatsiya qilish uchun ishlatilishi mumkin.

Oldindan mahalliylashtirish

Dastlabki lokalizatsiya uchun passiv, yarim faol va faol usullar ajratilgan reflektorlar yordamida to'lqinlarni o'tkazish va dastlabki lokalizatsiya usullari qo'llaniladi.

ICE - joriy izolyatsiya usuli

(ICE usuli = impulsli oqim uskunasi)

Bu usul, ayniqsa, uzun, yopishqoq kabellar va ho'l muftalardagi nosozliklarni topish uchun javob beradi.

Zarar joyida zarba to'lqini generatori buzilishni yoqib yuboradi, bu esa o'tishni keltirib chiqaradi, ya'ni. zarar va zarba to'lqini generatori o'rtasida tarqaladigan, qayta-qayta aks ettirilgan, aylanib yuruvchi to'lqin. Ushbu harakatlanuvchi to'lqin Teleflex reflektoridagi induktiv ulash moslamasi tomonidan aniqlanadi. To'liq tebranish to'lqinining uzunligi zararga to'g'ridan-to'g'ri masofaga to'g'ri keladi.

Impuls quvvati 1000 J va undan ortiq bo'lgan har bir standart zarba to'lqini generatori ushbu vaqtinchalik oqim to'lqinini aniqlash uchun o'rnatilgan ulash moslamasiga ega.

ARM - aks ettirilgan yuqori kuchlanishli impuls usuli (aks ettirilgan yoy o'lchovi)

Ko'rsatilgan impulsni oldindan lokalizatsiya qilishning barcha usullari printsipial jihatdan an'anaviy reflektometriya tasviriga mos keladigan juda aniq o'lchov natijasining afzalliklariga ega. Ushbu usullar zararni aniqlash sohasida eng ko'p afzal qilingan usullardir. Farqlar faqat tizimli ravishda nisbatan sodda tarzda amalga oshirilishi mumkin bo'lgan turli xil texnologiyalar tufayli yuzaga keladi, bu ham og'irlikda afzalliklarni beradi. Keyinchalik murakkab texnologiyalar kuchliroq, ammo o'lchov tizimiga integratsiyani talab qiladi.

Eng oddiy usul passiv ARM usulidir. (Ilgari bu usul elektr yoyi stabilizatsiyasi usuli yoki qisqa muddatli elektr yoyining KLV-usuli deb atalgan). Bu usul generatorning tushirish vaqtini va tushirish pallasida ketma-ket qarshilik orqali parchalanishning yonish vaqtini oshiradi.

Yarim faol ARM usuli bilan indüktans tufayli tushirish vaqti ortadi. Endüktans kuchlanish qiymatiga ta'sir qilmaydi, bu yuqori ateşleme zo'riqishida nosozliklarni aniqlashni osonlashtiradi."
