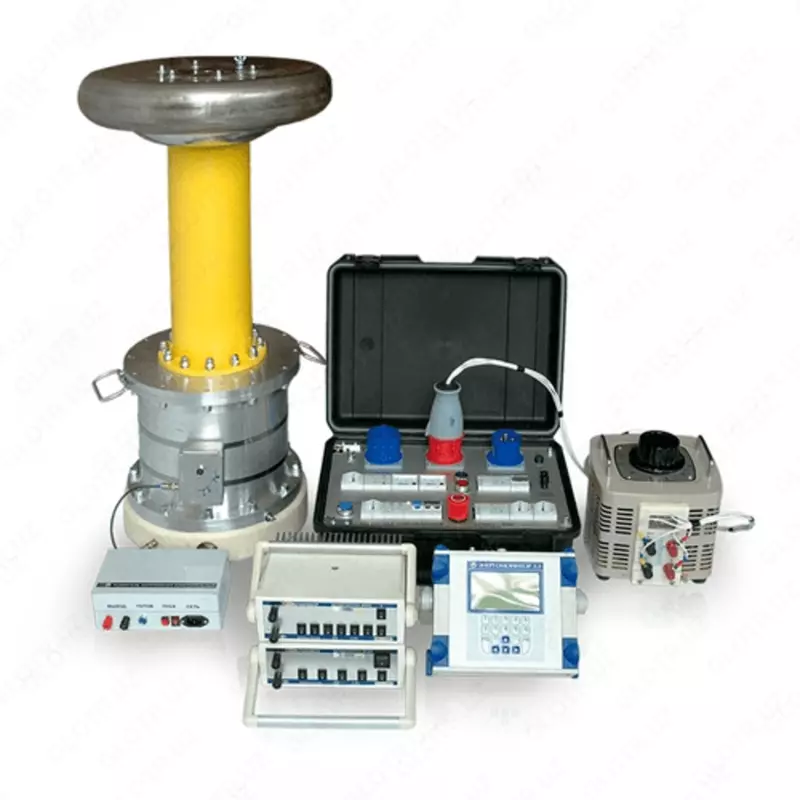

UPVO-1-220 - yuqori voltli bir fazali sinovni o'rnatish

Yuqori voltli bir fazali UPVO-1-220 kalibrlash moslamasining maqsadi:

Yuqori voltli bir fazali UPVO-1-220 kalibrlash moslamasi 110 va 220 kv kuchlanishli o'lchash transformatorlarini tekshirish uchun mo'ljallangan.

O'rnatish mo'ljallangan:

GOST 1983-2001 tomonidan normallashtirilgan yuklarda va buxgalteriya tugunidagi haqiqiy yuklarda 0,2 va undan kam aniqlikdagi elektromagnit sinflarning bir fazali topraklanmış kuchlanish transformatorlarini (tn) o'lchash joylarida birlamchi va davriy tekshirish va kalibrlash uchun;

tn yuk kuchini o'lchash uchun;

GOST 13109-97 talablariga muvofiq elektr energiyasi sifati ko'rsatkichlarini o'lchash.

O'rnatish mustaqil ravishda ham, ko'chma ixtisoslashtirilgan laboratoriyalarning bir qismi sifatida ham ishlatilishi mumkin.

Qo'llash sohasi elektr energiyasini tijorat hisobi uzellari (tizimlari), shu jumladan AIIS Kue, energetika tizimlari va sanoat korxonalari.

Yuqori voltli bir fazali UPVO-1-220 kalibrlash moslamasining tavsifi:

UPVO-1-220-ni o'rnatish ko'chma mos yozuvlar si va yordamchi uskunalar to'plami shaklida amalga oshiriladi, ular avtomobil yoki boshqa transport vositalarida tasdiqlangan si ish joyiga etkazilishi mumkin.

UPVO-1-220 qurilmasi bir fazali o'zgaruvchan tok zanjirining kuchlanishini ta'minlaydi.

Yuqori voltli bir fazali UPVO-1-220 kalibrlash moslamasining texnik xususiyatlari:

Parametr Qiymati

Nominal kuchlanish qiymatlari, kv 35/√3; 110/√3; 220/√3

Tn tekshirilganda birlamchi kuchlanishning o'zgarishi diapazoni, un1 ning % 40 dan 120 gacha

Tn tekshirilganda ikkilamchi kuchlanish diapazoni, un2 ning % 40 dan 120 gacha (un2 \ u003d 100 / √3)

Tn-ni tekshirishda asosiy ruxsat etilgan o'rnatish xatolarining chegaralari:

- kuchlanish bo'yicha, f, %

- burchak, Du, min upvo-%D1%84% D0%BE%D1%80% D0%BC%D1%83% D0%BB%D0%B0(1).jpg
