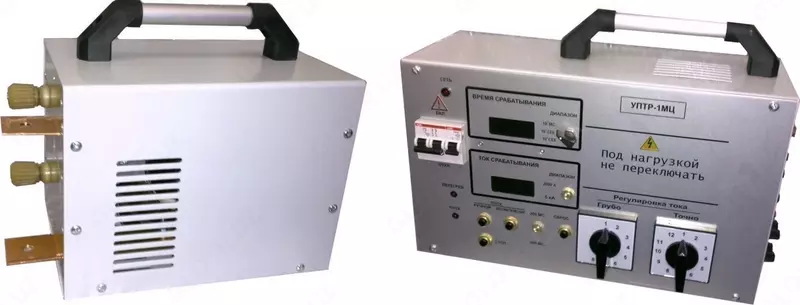

UPTR-1MC - avtomatik o'chirgichlarning oqimlarini sinash uchun qurilma (5 kA gacha)

Parametrning ma'nosi

Sh1-Sh2 asosiy chiqishlarida hosil bo'lgan oqimlarning kuchi (har bir mashina uchun haqiqiy oqim) 4200 - 4800 A

Ish sharoitida tokning kuchi va davomiyligini o'lchashda berilgan nisbiy xato, ±5% dan ko'p bo'lmagan

Ish rejimini o'rnatish vaqti, 6 soniyadan oshmaydi

Kutish rejimida uzluksiz ishlash muddati 8 soat

Sh1-Sh2 asosiy chiqishlarida hosil bo'lgan oqimning maksimal davomiyligi:

Joriy diapazon, A Qo'lda boshqarish, s Avtomatik boshqarish, s

500 7200 0,2 (0,5)

1000 500 0,2 (0,5)

1500 180 0,2 (0,5)

2000 90 0,2 (0,5)

3750 40 0,2 (0,5)

5000 - 0,2 (0,5)

Joriy diapazon, A Qo'lda boshqarish, s Avtomatik boshqarish, s

8 ... 80 420 0,2 (0,5)

80 ... 100 300 0,2 (0,5)

100 ... 150 120 0,2 (0,5)

150 ... 200 - 0,2 (0,5)

No. Ism miqdori

1. 1-blokni yuklash

2. Sozlash bloki 1

3. Moslashuvchan ulagichlar (4+2 dona) 1

4. Adapterlar 4

5. Foydalanish bo'yicha ko'rsatmalar 1

6. Tekshirish usuli 1

Eslatma: Ko'rsatilgan rejimlar BN blokining transformatorini +25 ° C atrof-muhit haroratida +55 ° C ga qizdirish holati uchun berilgan.

"Qo'pol" joriy tartibga solish bosqichi (bosqichlar soni = 8 bilan) 12,5 - 14%

Aniq joriy nazorat bosqichi (bosqichlar soni = 12) 1,0 - 1,2%

Kl1-Kl2 qo'shimcha chiqishlarida minimal oqimlar, 5 A dan oshmasligi kerak

Cl1-Cl2 qo'shimcha chiqishlarida hosil bo'lgan oqimning maksimal davomiyligi:

Joriy diapazon, A Qo'lda boshqarish, s Avtomatik boshqarish, s

8 ... 80 420 0,2 (0,5)

80 ... 100 300 0,2 (0,5)

100 ... 150 120 0,2 (0,5)

150 ... 200 - 0,2 (0,5)

No. Ism miqdori

1. 1-blokni yuklash

2. Sozlash bloki 1

3. Moslashuvchan ulagichlar (4+2 dona) 1

4. Adapterlar 4

5. Foydalanish bo'yicha ko'rsatmalar 1

6. Tekshirish usuli 1

Avtomatik boshlash vaqti 200 ms (500 ms)

Chiqish oqimi shakli sinusi

Chiqish oqimining chiziqli bo'lmagan buzilish koeffitsienti, 5% dan ko'p emas

AC besleme zo'riqishida 187 ... 242 V

AC quvvat chastotasi 49 ... 51 Hz

Joriy iste'mol, 40 A dan oshmaydi

Ish sharoitida elektr zanjirlari va korpus o'rtasidagi elektr izolyatsiyasining qarshiligi, kamida 5 MOhm

2200 V dan kam bo'lmagan 1 minut davomida o'zgaruvchan kuchlanishdagi elektr izolyatsiyasi kuchi

Og'irligi:

BR bloki, endi yo'q

BN bloki, endi yo'q

12,5 kg

18,5 kg

O'lchamlari:

BR bloki

BN bloki

380 x 240 x 170 mm

280 x 210 x 190 mm

To'plamning ishlash shartlari:

atrof-muhit harorati

nisbiy namlik, (+25°S haroratda), ortiq emas

+1 ... +40°S

80%

Joriy diapazon, A Qo'lda boshqarish, s Avtomatik boshqarish, s

500 7200 0,2 (0,5)

1000 500 0,2 (0,5)

1500 180 0,2 (0,5)

2000 90 0,2 (0,5)

3750 40 0,2 (0,5)

5000 - 0,2 (0,5)

Joriy diapazon, A Qo'lda boshqarish, s Avtomatik boshqarish, s

8 ... 80 420 0,2 (0,5)

80 ... 100 300 0,2 (0,5)

100 ... 150 120 0,2 (0,5)

150 ... 200 - 0,2 (0,5)

No. Ism miqdori

1. 1-blokni yuklash

2. Sozlash bloki 1

3. Moslashuvchan ulagichlar (4+2 dona) 1

4. Adapterlar 4

5. Foydalanish bo'yicha ko'rsatmalar 1

6. Tekshirish usuli 1

UPTR-1MC yetkazib berish to'plami

No. Ism miqdori

1. 1-blokni yuklash

2. Sozlash bloki 1

3. Moslashuvchan ulagichlar (4+2 dona) 1

4. Adapterlar 4

5. Foydalanish bo'yicha ko'rsatmalar 1

6. Tekshirish usuli 1
