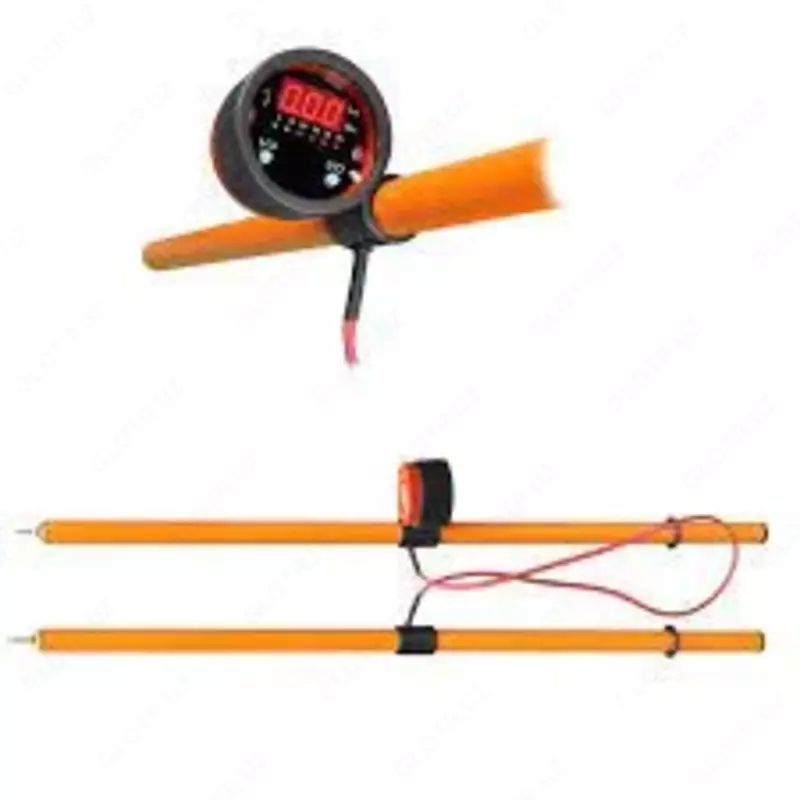

UPPES 6-10 - elektr tarmoqlaridagi nosozliklarni aniqlash uchun qurilma

UPPES 6-10 elektr tarmoqlaridagi nosozliklarni aniqlash uchun qurilmaning maqsadi:

UPPES - 50 (60) Gts chastotali yuqori voltli, yarim to'lqinli AC rektifikator, diskret oqim qiymatlari 3 ko'rsatkichi bilan; 15; 20; 25; 30 va 35 mA nuqtali LEDlar yordamida va 0-75 mA oqim qiymatlarining raqamli ko'rsatkichi yoki uch xonali etti segmentli indikator yordamida 0-10 kV kuchlanish. Qurilmadan oqim o'tganda, LED nuqtalari quvvat yoqilganligidan qat'iy nazar yonadi.

Ta'minot kuchlanishi yoqilganda, UPPES raqamli indikatori tanlangan ko'rsatkich rejimiga qarab I yoki U, qurilma orqali o'tadigan oqim miqdorini yoki qurilma o'rnatilgan elektr inshootining oqim o'tkazuvchi qismlari orasidagi kuchlanish qiymatini ko'rsatadi. ulanadi.

UPPES 6-10 elektr tarmog'idagi nosozliklarni aniqlash qurilmasining texnik xususiyatlari:

Parametrning ma'nosi

Ish kuchlanishi, kV 6—10

Joriy qiymatni nuqtali LEDlar bilan ko'rsatish diapazoni, mA 0-35

Raqamli indikator bo'yicha joriy qiymatni ko'rsatish diapazoni, mA 0-75

Raqamli indikator bilan kuchlanish ko'rsatkichlari diapazoni, kV 0-10

Oqim va kuchlanish indikatoridagi xatolik, % ±10 dan ortiq emas

Ta'minot kuchlanishi, V 3

Maksimal oqim iste'moli, mA 100

Umumiy uzunligi, mm, 1020 dan oshmasligi kerak

Rod diametri, mm 30

Og'irligi, kg, 1,5 dan oshmasligi kerak

Ism miqdori

Elektr tarmoqlaridagi nosozliklarni aniqlash uchun qurilma UPPES 6-10 1

Etkazib berish to'plami UPPES 6-10

Ism miqdori

Elektr tarmoqlaridagi nosozliklarni aniqlash uchun qurilma UPPES 6-10 1"
