TE1053 - o'n kunlik indüktans jurnali (1mH - 10H)

"TE1053 o'n kunlik indüktans jurnalining maqsadi:

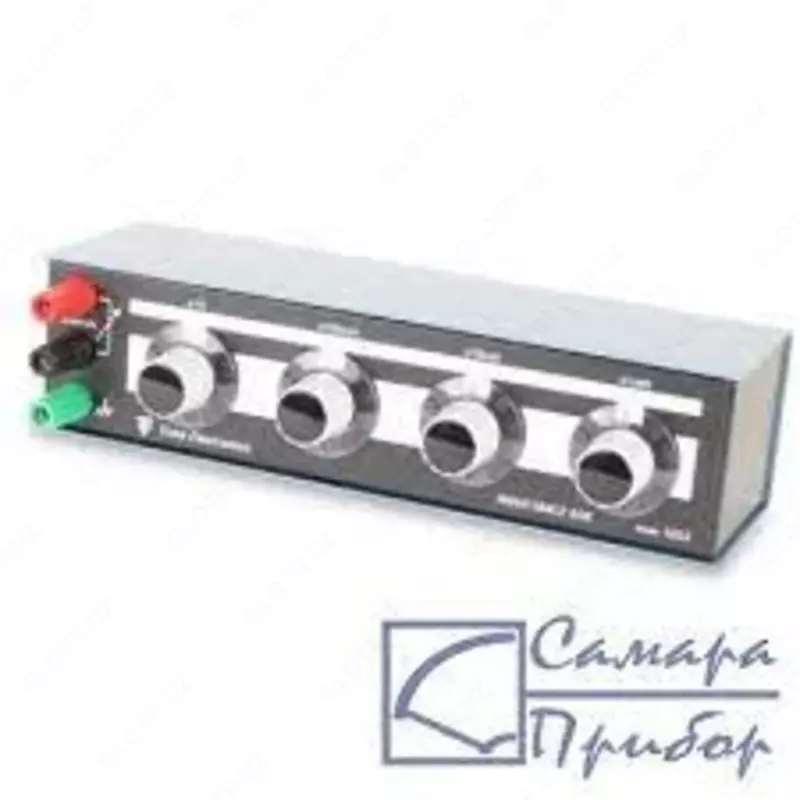

Time Electronics Model 1053 tadqiqot va ishlanma laboratoriyalarida foydalanish uchun mo'ljallangan mustahkam metall korpusdagi portativ o'n kunlik induktor jurnalidir.

TE1053 o'n kunlik indüktans jurnalining tavsifi

Induktivlik 1 mH ÷ 10 H oralig'ini qamrab oladigan aniq shkalalari bo'lgan to'rtta o'n kunlik aylanma tugmalar bilan o'rnatiladi.

Maxsus o'rash bilan yuqori o'tkazuvchanlikning ferrit yadrolari tashqi elektromagnit maydonlarning ta'siridan jurnalning xususiyatlariga yuqori barqarorlik va kam ta'sir ko'rsatadi. Bobinlarda jurnalni kalibrlashni amalga oshirish uchun trim sxemalari ham mavjud. TE1053 modelining korpusi ko'k va qora ranglarda bo'yalgan, u 2 4 mm ulanish terminali va 1 yer terminalini o'z ichiga oladi.

TE1053 o'n kunlik indüktans jurnalining xususiyatlari:

indüktans diapazoni 1 mH ÷ 10 H

xato 3%

to'liq himoyalangan korpus

yuqori barqarorlik va aniqlik

mustahkam ixcham dizayn

TE1053 o'n kunlik indüktans jurnalining texnik xususiyatlari:

Parametr qiymatlari

Induktivlik diapazoni 1 mH ÷ 10 H

Aniqlik (1 kHz da) ± 3%

Tugatish qarshiligi < 0,2 Ohm

Yakuniy induktivlik < 1 mH

Maksimal oqim (dekadal) 1 mH 30 mA

10 mH 70 mA

100 mH 100 mA

1 H 150 mA

Qarshilik (o'n yil) 1 mH 0,1 Ohm

10 mH 0,5 Ohm

100 mH 3,4 ohm

1 H 20,5 Ohm

Odatda "sifat omili" (1 kHz chastotada o'n kunlik) 1 mH 75

10 mH 175

100 mH 280

1 Gn 250

Maksimal ish kuchlanishi 250 VDC

Umumiy o'lchamlari 246 x 64 x 98 mm

Og'irligi 0,8 kg"
