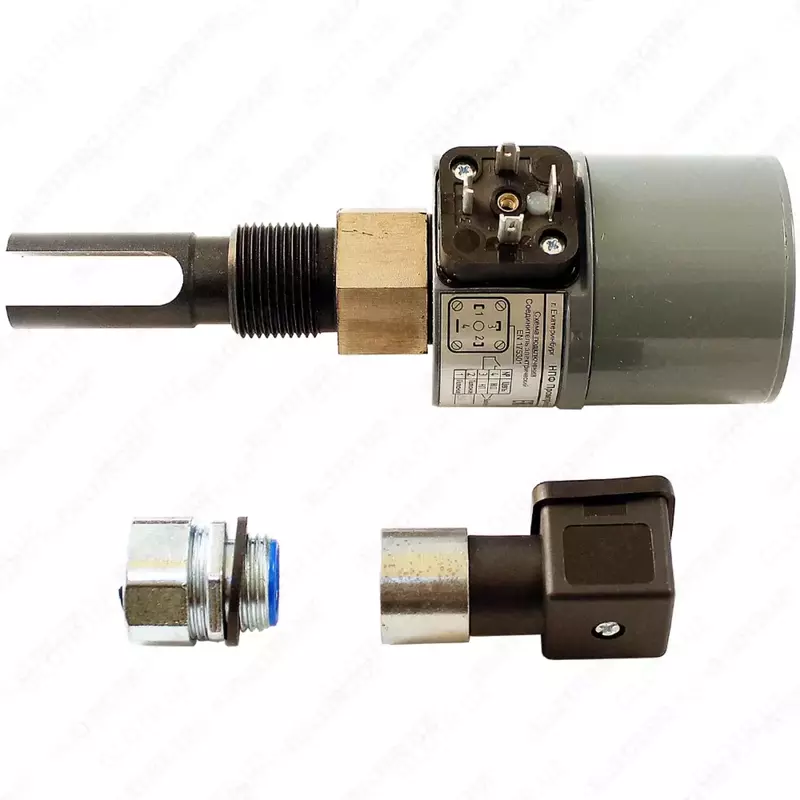

SKAT-5-Zh suyuqlik darajasi ko'rsatkichlari

SKAT-5-Zh suyuq materiallar uchun daraja kalitlari yopishqoqligi 0,3 dan 10 000 mPa gacha va zichligi 0,5 dan 2,5 g / sm3 gacha, masalan, suv, kislotalar, ishqorlar, erituvchilar, yog'lar uchun suyuqlik darajasini kuzatish uchun ishlatiladi. , qatronlar, turli xil eritmalar, emulsiyalar va boshqa suyuq materiallar.

Qurilmaga quyidagilar kiradi:

Nozik element bo'lgan material mavjudligi sensori - idish ichidagi sensorning o'rnini mahkamlash va sozlash uchun qurilma bilan uzaytirgichga o'rnatilgan tuning vilkasi rezonatori.

Sensordan keladigan signalni qayta ishlash va yuklash jarayonlarini boshqarish uchun tashqi o'rni signalini yaratish uchun mo'ljallangan elektronika bloki - bunkerni tushirish yoki huni to'lib ketishi uchun signal signali.

SKAT-5-ZH daraja o'lchagichlarining xususiyatlari:

Detektorning ko'p qirraliligiga tyuning vilkalari shoxlarining tebranish chastotasini (800 Gts gacha) oshirish orqali erishiladi, bu esa turli xil yopishqoqlik va zichlik qiymatlari bo'lgan suyuqliklarda sensorning ishonchli ishlashiga olib keladi.

Rezonator drayvlar sifatida maxsus piezokeramik elementlar ishlatiladi. Tizim rezonatorlar yopishgan material bilan ham tebranishni boshlashini ta'minlaydi (agar datchik qatronlar va pastalar darajasini kuzatish uchun ishlatilsa).

SKAT-5-Zh signallarining bunday salbiy omillarga befarqligi:

Materialning namligi.

Idishning ichida chang hosil bo'lishi.

Haroratning o'zgarishi.

Radiatsiya va elektromagnit shovqin.

Shok yuklari.

SKAT-5-ZH funksionalligi:

Bunkerning (konteyner) maksimal to'ldirish darajasini kuzatish.

Bunkerni (konteynerni) to'ldirish (yoki bo'shatish) uchun signal yaratish.

Bunker (tank) to'ldirish moslamalarini boshqarish - nasoslar, pnevmatik transport, konveyer, shne va boshqalar. qurilmaga o'rnatilgan kuchli o'rni yordamida avtomatik rejimda.

Qurilmaning normal ishlashini ko'rsatish (LED) va favqulodda vaziyat (to'ldirish darajasini kuzatish yoki huni bo'shatish).

SKAT-5-Zh signalizatsiya qurilmalarining ishlash printsipi tebranish bo'lib, sezgir elementning rezonansli tebranishlaridagi farqga asoslangan - tyuning vilkalari rezonatori. Elektronika bloki tyuning vilkasi rezonatorining tebranishlarining amplitudasi va chastotasidagi farqni erkin va material bilan namlangan holatda baholaydi va ikkilamchi qurilmalarga nazorat signalini (noto'g'riligini) beradi.
