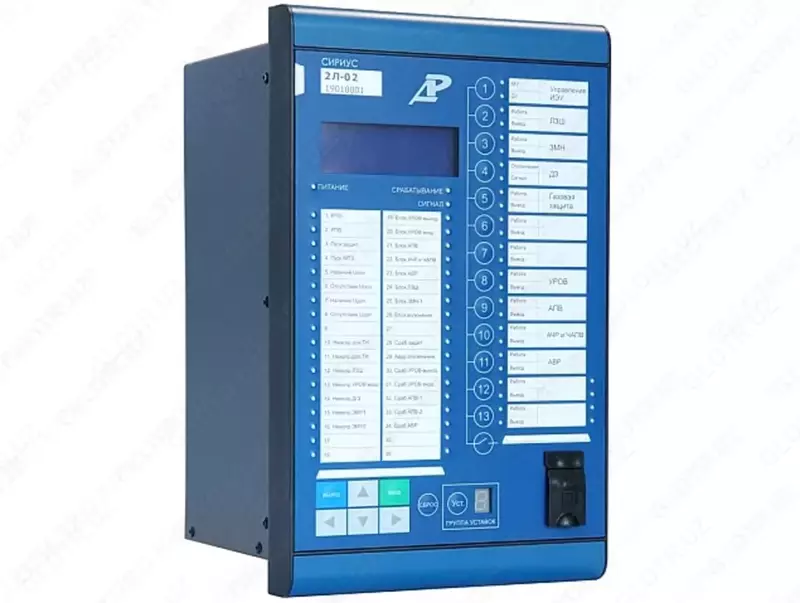

Sirius-2L-02

Universal ulanishni himoya qilish terminali 6-35 kV "Sirius-2L-02".

Bir qurilma bilan turli ulanishlarni o'rni himoyasi va avtomatlashtirish funktsiyalarini bajarish: kirish, uchastkali kalit, kabel yoki havo liniyasi, elektr motor, TSN.

Sirius-2L-02 qurilmasining vazifalari

• O'rnatilgan yoydan himoya moduli

- uchta optik boshq sensorini ulash

- sensorning yaxlitligini doimiy monitoring qilish

- sinov rejimi

• KT o'lchash yadrolariga ulanish uchun uchta qo'shimcha joriy kirish

• Operatsion blokirovka (VE, ZN, SR)

• Haddan tashqari oqimdan himoya qilish (haddan tashqari oqimdan himoya qilish) (4 bosqich)

- yo'naltiruvchi

- kuchlanish boshlanishi

- signal yoki o'chirish bo'yicha harakat

- tezlashtirish

- mustaqil yoki qaram xususiyat

- magnitlanish oqimining boshlanishi paytida blokirovka qilish (BNT)

• Masofadan himoya qilish (4 bosqich)

- fazadan fazaga qisqa tutashuvdan uchta halqani va ikki yoki uch fazadan erga pastadirni kuzatish

- ko'p burchakli javob xususiyatlari

- belanchak blokirovkasi (BC)

- kuchlanish zanjiridagi nosozlikda blokirovka qilish (VNN)

• Mantiqiy avtobus himoyasi (LBP)

- blokirovka sxemasini tanlash

- kuchlanish boshlanishi

• Fazani yo'qotishdan himoya qilish (muvozanatsiz rejim himoyasi)

- I2 tomonidan

- I2/I1 tomonidan

• OZZdan himoya (2 bosqich)

- 3U0 gacha

- 3I0 50 Hz da

- 3I0 yuqori harmoniklar uchun

- yo'naltiruvchi

- OZga yo'nalishni aniqlash uchun impuls usuli

• Fazali tokni tormozlash bilan ikki tomonlama tuproqli nosozliklardan himoya

• Minimal kuchlanish himoyasi (MVP) (2 bosqich)

• Haddan tashqari kuchlanishdan himoya qilish (OVP) (2 bosqich)

• Tashqi gaz muhofazasi qurilmasidan signallarni qabul qilish

• O'chirish to'xtatuvchisi idishidagi SF6 gaz bosimining pasayishidan himoya qilish

• O'zining chastota o'lchash moslamasidan yoki tashqi qurilmadan avtomatik chastotani tushirish (AFS) va avtomatik chastotani almashtirish (AFS)

• Voltajni boshqarish

• Voltaj nazorati yo'q

• Avtomatik kalitni boshqarish

• Avtomatik qayta yopish (ikki marta)

• To'xtatuvchining ishlamay qolishi (quyi oqim kalitlaridan signallarni qabul qilish va bittasi ishlamay qolganda signalni yaratish)

• Oddiy rejimni tiklash bilan ATS

• Zarar joyiga masofani aniqlash

Rele himoyasi va avtomatlashtirish uchun joriy kanallar soni 4

O'lchovlar uchun joriy kanallar soni (ixtiyoriy) 3

Kuchlanish kanallari soni 4

Raqamli kirishlar soni 33

O'rni soni (shu jumladan 4 ta mustahkamlangan kontaktli) 22

Gabarit o'lchamlar (WxHxD), mm 184x295x198
