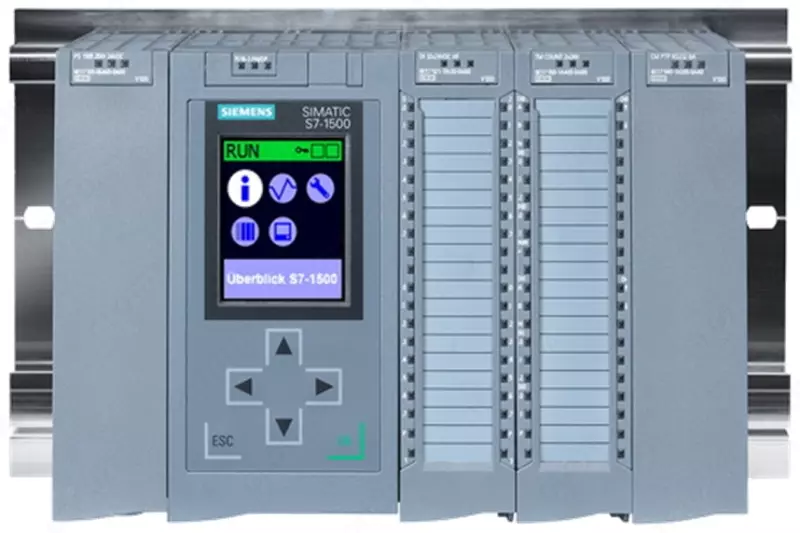

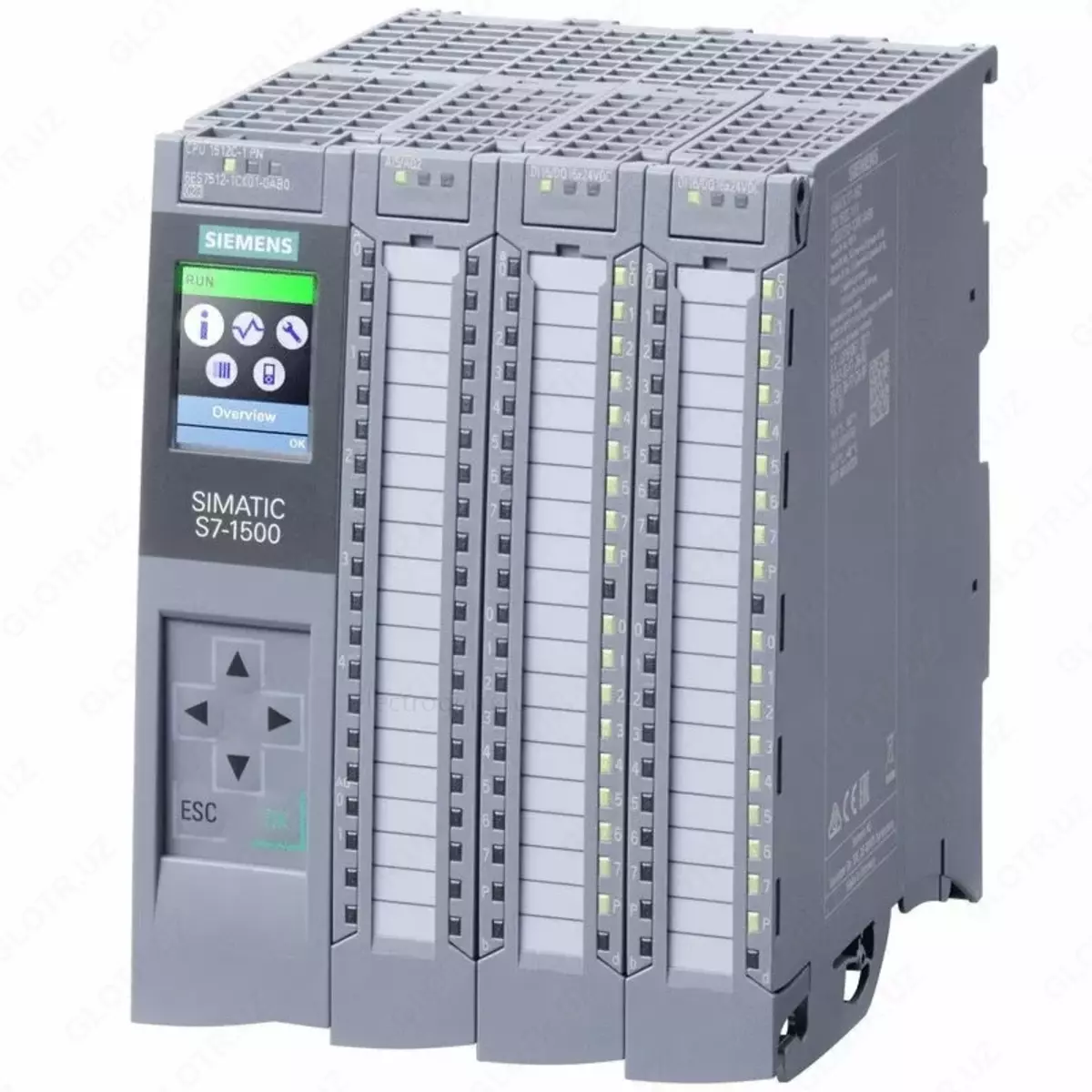

Siemens S7-1500 Контроллер

SIMATIC S7-1500 dasturlanadigan mantiqiy kontrollerlari — Siemens kompaniyasining eng yangi kontrollerlar oilasi bo‘lib, yuqori texnik ko‘rsatkichlari, keng funksional imkoniyatlari va juda yuqori tezkorligi bilan ajralib turadi. Yangi S7-1500 kontrollerlarida tashqi hodisalarga javob berish vaqti sezilarli darajada qisqartirilgan. Yuqori unumdorlik darajasi tufayli S7-1500 kontrollerlari o‘rta va yuqori murakkablikdagi vazifalarni hal qilishda samarali qo‘llanilishi mumkin.

S7-1500 dasturlanadigan kontrollerining qulay konstruksiyasi va modulli tuzilmasi uni bajariladigan vazifalarga maksimal darajada moslashtirish imkonini beradi. Kontroller tabiiy sovitish tizimiga ega. Tizim modernizatsiya qilinganda, kontroller funksional imkoniyatlarni erkin kengaytirishni ta’minlaydi. Dastur va ma’lumotlarni himoyalashning yuqori darajasi ishlab chiquvchilar uchun qo‘shimcha xavfsizlikni ta’minlaydi.

Markaziy protsessorlar (CPU)

S7-1200 tizimida uchta turdagi markaziy protsessor mavjud bo‘lib, ular unumdorligi, ichki xotira hajmi, o‘rnatilgan kirish-chiqishlar soni va turi hamda boshqa ko‘rsatkichlari bilan farqlanadi. Har bir model uch xil modifikatsiyada ishlab chiqariladi:

• Ta’minot kuchlanishi =24 V, diskret kirishlar =24 V va tranzistorli diskret chiqishlar =24 V / 0,5 A

• Ta’minot kuchlanishi =24 V, diskret kirishlar =24 V va rele kontaktli diskret chiqishlar (har bir kontakt uchun 2 A gacha)

• Ta’minot kuchlanishi ~115/230 V, diskret kirishlar =24 V va rele kontaktli diskret chiqishlar (2 A gacha)

Har bir S7-1200 markaziy protsessori ichki Ethernet interfeysiga ega bo‘lib, u dasturlash va diagnostika, boshqa avtomatlashtirish tizimlari, qurilmalar va operator panellari bilan ma’lumot almashish uchun ishlatiladi. Bitta protsessor modulida ma’lumot almashish uchun 16 tagacha ulanishni sozlash mumkin.

Ma’lumot almashish TCP/IP, ISO on TCP va S7 aloqa funksiyalari (S7 server yoki S7 client) protokollari orqali amalga oshiriladi. Zarur bo‘lganda, S7-1200 modullari formatida bajarilgan CSM 1277 turidagi 4-kanalli Industrial Ethernet kommutatori qo‘llanilishi mumkin.

Barcha markaziy protsessorlar 3 tagacha kommunikatsiya modulini va 1 ta signal platasini (SB) o‘rnatishni qo‘llab-quvvatlaydi. CPU 1212C ga 2 tagacha, CPU 1214C ga esa 8 tagacha signal moduli (SM) ulanishi mumkin.

Barcha CPU turlari ikki dona analog kirish, diskret kirish va chiqishlar to‘plami hamda =24 V chiqish kuchlanishiga ega datchiklar quvvat manbai bilan jihozlangan. Tashqi zanjirlar vintli kontaktlarga ega ajratiladigan terminal bloklar orqali ulanadi.

Funksional imkoniyatlar

Barcha markaziy protsessorlar yuqori unumdorlikka ega bo‘lib, keng funksiyalar to‘plamini qo‘llab-quvvatlaydi:

• LAD va FBD dasturlash tillari

• Buyruqlarning to‘liq to‘plami

• Yuqori tezkorlik, mantiqiy operatsiya bajarish vaqti 0,1 mks dan oshmaydi

• 2 MB gacha ichki yuklanadigan xotira, 24 MB gacha xotira kartasi bilan kengaytiriladi

• 50 KB gacha ishchi xotira

• Elektr uzilishlarida ma’lumotlarni saqlash uchun 2 KB energiyadan mustaqil xotira

• Potensial va impulsli signallarni qabul qiluvchi universal diskret kirishlar

• 240 soatgacha ishlaydigan real vaqt soati

• 100 kGs gacha chastotali tezkor hisoblagichlar

• 100 kGs gacha impulsli chiqishlar (faqat tranzistorli CPUlarda)

• PID-regulyatsiya funksiyalarini qo‘llab-quvvatlash

• PLCopen standartiga mos harakatni boshqarish funksiyalari

• Operatsion tizimni yangilash funksiyalari

• Foydalanuvchi dasturini parol bilan himoyalash

• CM 1241 modullari orqali ma’lumot almashish uchun dasturlanadigan portlar

Signal modullari (SM)

Signal modullari kontrollerning kirish-chiqish imkoniyatlarini kengaytirish uchun xizmat qiladi. Ular diskret va analog signallar bilan ishlash imkonini beradi. Modullar CPU 1212C va CPU 1214C protsessorlariga ulanadi va ichki shinaga maxsus ulagichlar orqali ulanadi.

SM modullari tarkibiga quyidagilar kiradi:

• 8 va 16 kanalli diskret kirish modullari

• 8 va 16 kanalli diskret chiqish modullari

• 16 va 32 kanalli diskret kirish-chiqish modullari

• 4 kanalli analog kirish va 2 kanalli analog chiqish modullari

• 4 analog kirish va 2 analog chiqishga ega kombinatsiyalangan modullar

Kommunikatsiya modullari CM 1241

CM 1241 modullari S7-1200 kontrollerini boshqa ishlab chiqaruvchilarning kontrollerlari, printerlar, skanerlar, modemlar va boshqa qurilmalar bilan PtP aloqa orqali ulash imkonini beradi. Modullar RS-232 yoki RS-485 interfeyslari bilan ishlab chiqariladi.

Modullar ASCII va Modbus RTU (master yoki slave) protokollarini qo‘llab-quvvatlaydi. RS-485 interfeysli modellar USS protokolini ham qo‘llab-quvvatlaydi. Barcha aloqa buyruqlari kontroller buyruqlar tizimiga integratsiyalangan.

Qo‘shimcha komponentlar

S7-1200 tizimida quyidagi qo‘shimcha qurilmalar qo‘llanilishi mumkin:

• PM 1207 quvvat manbai (~115/230 V → 24 V, 2,5 A)

• Industrial Ethernet CSM 1277 kommutatori (4xRJ45, 10/100 Mbit/s)

• SIMATIC Memory Card (2 yoki 24 MB)

• Dastur sozlashda diskret kirishlarni imitatsiya qiluvchi modullar

Operator panellari (HMI)

Tezkor boshqaruv va monitoring vazifalari uchun S7-1200 kontrollerlari bilan birga Ethernet interfeysiga ega SIMATIC operator panellaridan foydalanish tavsiya etiladi.
