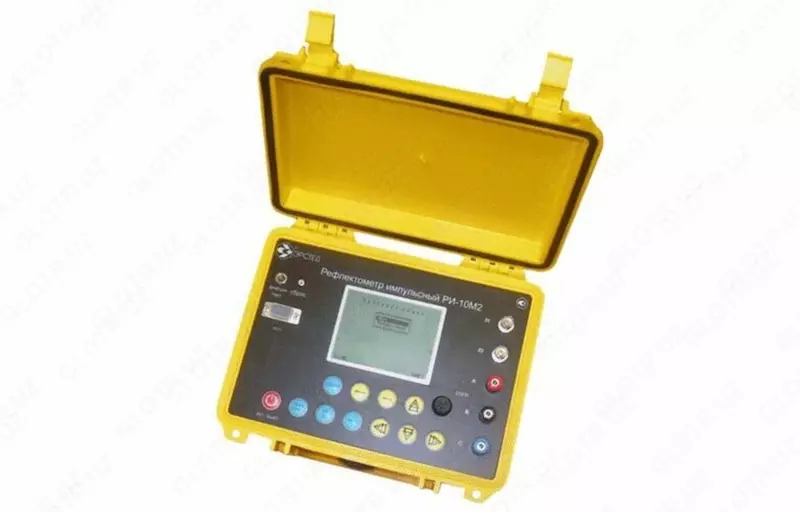

RI-10M2 STRIZH - himoyalangan impuls reflektor-ko'prigi

Himoyalangan RI-10M2 STRIZH pulsli reflektor ko'prigining maqsadi:

RI-10M2 STRIZH impuls reflektor-ko'prigi - bu impuls reflektori va simi ko'prigi funktsiyalarini bitta korpusda birlashtirgan qurilma.

RI-10M2 STRIZH - ko'prik o'lchov birligi bo'lgan bir kanalli kabel lokatori, kabel liniyasining bir xilligi va shikastlanishining tabiati va joylashishini aniqlash uchun mo'ljallangan (uzilish, qisqa tutashuv, mufta, kabel ulanishi, parallel tarmoq, Pupin lasan, singan) juftliklar), shuningdek, ko'prik usuli yordamida kabel liniyalarining asosiy parametrlarini o'lchash uchun. Qurilma himoyalangan, muhrlangan va zarbaga chidamli korpusga joylashtirilgan.

Reflekometr birligi tomonidan taqdim etilgan o'lchov turlari:

kabel uzunligini o'lchash;

to'lqin qarshiligining bir xilligi yoki shikastlanishigacha bo'lgan masofani o'lchash;

uzunligi ma'lum bo'lgan chiziqning qisqarish koeffitsientini o'lchash;

zararning xarakterini aniqlash.

Kabel ko'prigi tomonidan taqdim etilgan o'lchov turlari:

halqa qarshiligini o'lchash;

izolyatsiya qarshiligini o'lchash;

elektr sig'imini o'lchash;

DC va AC kuchlanishni o'lchash;

yadrolarning ohmik assimetriyasini aniqlash;

izolyatsiya qarshiligi pasayadigan joyga masofani aniqlash;

simi yadrosining uzilishigacha bo'lgan masofani aniqlash;

kabel yadrolarining qisqa tutashuvigacha bo'lgan masofani aniqlash;

kuchlanish ostida izolyatsiya qarshiligini o'lchash.

Himoyalangan impuls reflektor ko'prigi RI-10M2 STRIZHni qo'llash doirasi:

RI-10M2 STRIZH puls reflektor ko'prigi quyidagi turdagi kabel liniyalarini ishlab chiqarish, saqlash, yotqizish va ulardan foydalanishni kuzatish uchun ishlatiladi:

mis yadroli aloqa kabellari (TPP, ISS va boshqalar);

signalizatsiya va boshqaruv kabellari (SBPZAVpShp va boshqalar);

televizion va radiochastotali kabel liniyalari (RK-75 va boshqalar);

kompyuter tarmoqlari (SCS va boshqalar);

havo kabel liniyalari;

quvvat kabellari (ASB, VVG, SIP va boshqalar);

Kabel ko'prigi universal o'lchash moslamasi bo'lib, u to'g'ridan-to'g'ri oqim ko'prigi va ballistik o'lchash usuli asosida amalga oshiriladigan sxemalar to'plamini o'z ichiga oladi. Taklif etilgan o'lchov sxemalari yordamida kabel parametrlarini (pastadirning qarshiligi, izolyatsiyaga chidamliligi, ohmik assimetriya, elektr sig'imi) aniqlash, shuningdek, zarar joyiga masofani hisoblash (sindirish, izolyatsiya qarshiligini kamaytirish, qisqa tutashuv) mumkin. Mikroprotsessorli ishlov berish sizga hisob-kitoblarni avtomatlashtirish imkonini beradi, shuningdek, o'lchov oralig'ini avtomatik ravishda tanlaydi.
