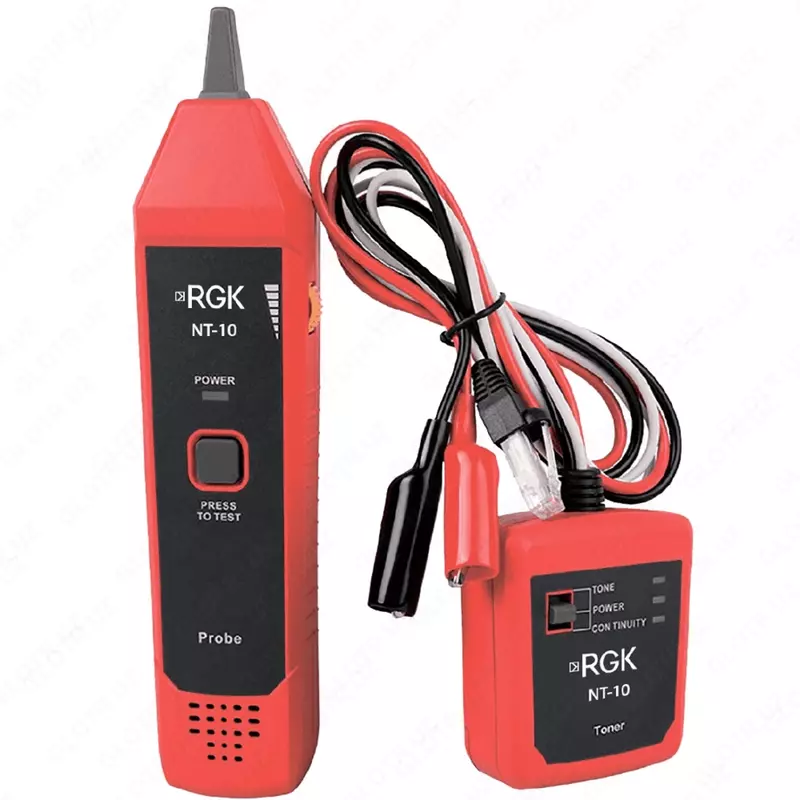

RGK NT-10 - kabel sinov qurilmasi

RGK NT-10 kabel sinov qurilmasining tavsifi:

RGK NT-10 kabel sinov qurilmasi izolyatsiyani ochmasdan har xil turdagi aloqa kabellarini kuzatish va sozlash bo'yicha keng ko'lamli vazifalarni hal qilish uchun ishlatiladi. Qurilma telefon va elektr tarmoqlari, mahalliy tarmoqlar, audio-video kabellar va boshqalar bilan mos keladi.

Asosiy xususiyatlar:

Sinov masofasi 3000 m gacha;

10 kOhm gacha qarshilikka ega bo'lgan zanjirlarning uzluksizligini tekshirish (uzluksizlik sinovlari) va nosozliklarni bartaraf etish;

Telefon liniyalarining polaritesini tekshirish.

Yetkazib berish tarkibi:

To'plam ohang generatori va qabul qilgichdan iborat bo'lib, umumiy og'irligi 300 g dan oshmaydi, bu esa ushbu modelni qulay va juda mobil qiladi. 10 mVt quvvatga ega uzatgich universal qisqichli sinov simlari va RGK NT-10 kabel sinov qurilmasini telefon tarmoqlariga soddalashtirilgan ulash uchun RJ11 interfeys vilkasi bilan jihozlangan. Qabul qilgichdagi ovoz balandligini boshqarish yordamida qulay ovozli signal darajasi o'rnatiladi.

Ish printsipi:

Kabel yoki simning yo'nalishini kuzatish uchun avvalo ohang generatorini chiziqqa ulashingiz kerak. Keyin qabul qilgichni marshrut bo'ylab harakatlantirishingiz kerak. Sensor signal generatori ulangan simga yaqinlashganda ovozli signal kuchayadi. Telefon tarmoqlarining holatini aniqlashda qurilma noto'g'ri kutupluluk va shikastlanish yoki qo'ng'iroq holati mavjudligini ko'rsatadi. Qurilma qisqa tutashuv yoki ochiq tutashuvni lokalizatsiya qilish uchun ham ishlatilishi mumkin. Kontaktlardagi maksimal kuchlanish 60 V DC dan oshmasligi kerak.

Ta'minot tizimi:

RGK NT-10 tarmoq sinov qurilmasining ikkala elementi ham 9 V Krona batareyalari bilan quvvatlanadi, ularning yaqin orada almashtirilishi maxsus indikator bilan ko'rsatiladi.

RGK NT-10 kabel sinov qurilmasining texnik xususiyatlari:

Parametrning ma'nosi

Chiqish quvvati 10 mVt (600 ohmda)

Chiqish chastotasi 1,25/1,4 kHz

Chastotani modulyatsiya qilish chuqurligi 6Hz

Uzluksiz sinov rejimida chiqish kuchlanishi 8V, doimiy oqim

Ton generatorining kirish kuchlanishini himoya qilish 60V DC

Transmitter quvvat manbai 9V batareya

Kam batareya indikatori < 7V

Ishlash harorati 0°S ... + 40°S

Saqlash harorati - 10 ° S ... + 50 ° S

Olchamlari 74 x 68 x 28 mm

Og'irligi 150 g
