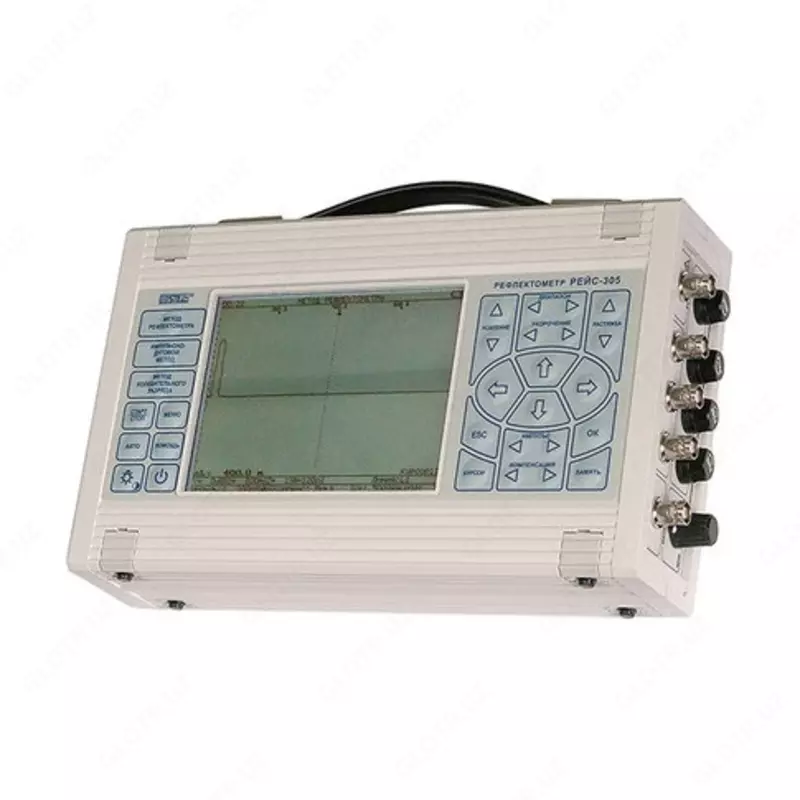

REIS-305 - Raqamli reflektor

Parametrning ma'nosi

Kalibrlash belgisi chastotasi 3998 dan 4002 kHz gacha

Zararlanish nuqtasiga yoki chiziqning oxirigacha bo'lgan o'lchangan masofalar diapazonlari (1500 qisqarish koeffitsienti bilan) 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 m

200 m diapazonda masofani o'lchashning asosiy qisqartirilgan xatosining ruxsat etilgan qiymatlari chegaralari (yakuniy qiymatdan) ± 0,4% (boshqa diapazonlarda ± 0,2%)

Foydalanish sharoitida 200 m oralig'ida (yakuniy qiymatdan) ± 0,8% (boshqa diapazonlarda ± 0,4%) foydalanish sharoitida qisqartirilgan masofani o'lchash xatosining ruxsat etilgan qiymatlari chegaralari

Qisqartirish koeffitsientining o'rnatiladigan qiymatlari diapazoni 0,001 qisqartirish koeffitsientini o'rnatish diskretligi bilan 1 dan 7 gacha.

Masofani hisoblash Ikki vertikal kursor yordamida - nol va

o'lchash

2 koeffitsientli faol kursor atrofida reflektogramma bo'limining cho'zish koeffitsienti uchun o'rnatilgan qiymatlar diapazoni (qisqartirish koeffitsienti 1500), m 0 dan 200 gacha, maksimal cho'zish qiymati 1;

0 dan 400 gacha, maksimal cho'zish qiymati 2;

maksimal cho'zilish qiymati 4 dan 0 dan 800 gacha;

0 dan 1600 gacha, maksimal cho'zish qiymati 8;

0 dan 3200 gacha, maksimal cho'zish qiymati 16;

0 dan 6400 gacha, maksimal cho'zish qiymati 32;

0 dan 12800 gacha, maksimal cho'zilish qiymati 64;

0 dan 25600 gacha, maksimal cho'zish qiymati 128;

0 dan 51200 gacha, maksimal cho'zilish qiymati 128 ga teng

Zond pulsining amplitudasi 50 Ohm yukda 6,5 ​​V dan kam bo'lmagan (kamida 22 dan oshmagan)

IN)

Prob pulsining davomiyligi 20 ns dan 25 ms gacha sozlanishi

Kompensatsion impulsni yoqish imkoniyati On 1000 ns va undan yuqori diapazonlarda

Kompensatsiya pulsining amplitudasi 50 Ohm yukda kamida 7 V ni tashkil qiladi.

Kompensatsiya pulsining davomiyligi 0 dan 15 mks gacha (davomiyligi 20 ns dan kam bo'lgan zond pulsining amplitudasi emas

normallashtirilgan)

Qurilmaning chiqish empedansi 30 dan 700 Ohmgacha

Qurilma tomonidan qoplanadigan zaiflashuv: kamida 80 dB

Daromad diapazoni -12 dan 60 dB gacha

Xotira 500 refletogrammagacha saqlash, shu jumladan qachon

oziq-ovqat etishmasligi

Xotira bilan ishlash rejimlari Yodlangan reflektogrammaga 32 belgigacha nom berish;

reflektogrammalarni cho'zish bilan yodlash;

o'rtacha 255 reflektogramma bilan saqlash;

reflektogrammalarni xotiradan o'chirish;

ikkita kursor yordamida masofani o'lchash;

yodlangan reflektogramma doirasida cho'zishni yoqish;

saqlangan refletogramma parametrlariga muvofiq qurilma parametrlarini o'rnatish;

250 tagacha qisqartiruvchi omillarni saqlash va o'chirish

O'lchash rejimlari Oddiy - L1, L2, L3 kirishlaridan birining joriy refletogrammasini o'qish va ko'rsatish;

taqqoslash - har qanday ikkita kirish yoki xotira va kiritishdan ikkita refletogrammaning superpozitsiyasi;

farq - har qanday ikkita kirishdan yoki xotira va kirishdan ikkita refletogramma o'rtasidagi farqni ko'rsatish;

alohida - L1-L2, L1-L3 kanallarining refletogrammasini ko'rsatish

Impuls-ark usulini qo'llashda boshlash usullari Yoyni kutish - boshlash/to'xtatish tugmachasini bosgandan so'ng, birinchi kirish signalidan bitta boshlash;

avtomatik ishga tushirish - har bir kirish signalidan avtomatik boshlash

Tebranish deşarj usulidan foydalanganda tetiklash usullari Raqamni kutish - birinchi kirish signalidan bir martalik tetiklash, bosgandan keyin

boshlash/to'xtatish tugmalari;

avtomatik ishga tushirish - har bir kirish signalidan avtomatik boshlash
