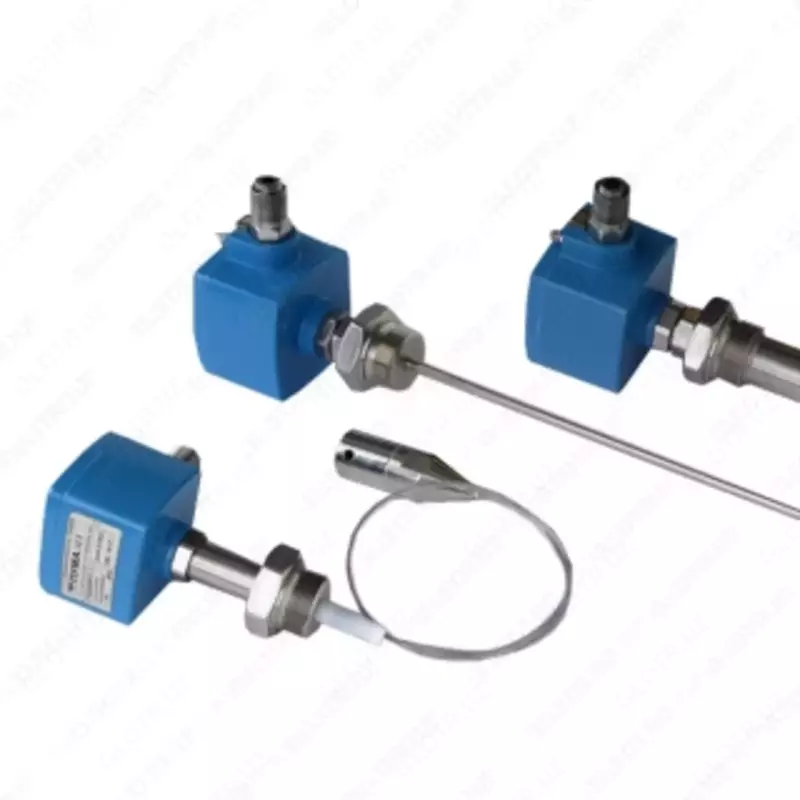

PUMA-100 monoblokli sig'im darajasi o'lchagichlari

PUMA-100 daraja o'lchagichi texnologik va tovar sisternalari, rezervuarlari, siloslari, bunkerlari va boshqalardagi suyuq yoki donador muhitlar darajasini uzluksiz o'lchash uchun mo'ljallangan. statsionar qurilmalar, shu jumladan ortiqcha bosim ostida konteynerlarda, shuningdek o'lchov ma'lumotlarini RS485 interfeysi orqali avtomatlashtirilgan boshqaruv tizimlarining (ACS) boshqa qurilmalariga uzatish uchun.

Kapasitiv darajadagi konvertor PUMA100 elektron konvertor va SEni birlashtirgan monoblokli dizayndir.

PUMA monoblok darajasi uzatgichining asosiy vazifalari:

Sensor elementining sig'imini boshqariladigan muhit darajasiga aylantirish.

O'lchangan miqdorning qiymatiga mutanosib ravishda birlashtirilgan oqim signalini shakllantirish.

ModBus RTU protokoli yordamida chiziqli, hajmli yoki nisbiy birliklarda (sm, m, l, m3, %) yuqori darajadagi qurilmalarga RS-485 interfeysi orqali o'lchov natijalarini chiqarish.

Avtodiagnostika va nosozlik signalizatsiyasi.

O'lchov natijalarini volumetrik birliklarda chiqarishda konvertatsiya funktsiyasini tankning geometrik shakliga moslashtirish.

PUMA-100 sig'im darajasi o'lchagichining ishlash printsipi sezgir elementning elektr sig'imini chastotali signalga aylantirishga asoslangan. Nozik elementning elektr sig'imining qiymati va shunga mos ravishda chastotali signal davrining davomiyligi SE ning boshqariladigan muhitga botirish chuqurligiga bog'liq, ya'ni. darajadagi pozitsiyadan.

PUMA-100 monoblok darajasi o'lchagichlari RS-485 interfeysi bilan mahalliy tarmoqqa birlashtirilishi mumkin, bu signal takrorlagichlarisiz 32 tagacha qurilmani bitta aloqa liniyasiga ulash imkonini beradi. Aloqa liniyasida takrorlagichlar mavjud bo'lsa, 250 ta qurilmani ulash mumkin.
