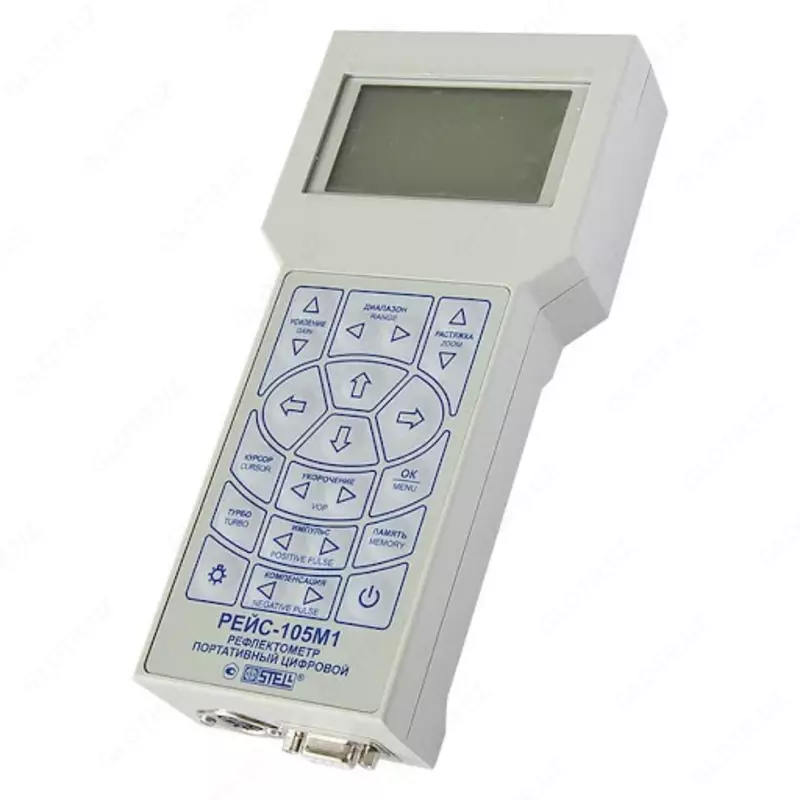

Portativ raqamli reflektor REIS-105M1

Reis-105m1 portativ raqamli reflektometr reis-105m asbobini almashtiradi, reis-105r asbobini modernizatsiya qiladi va stell tomonidan ishlab chiqilgan impulsli reflektometrlarning yangi avlodiga tegishli bo'lib, elektr kabel liniyalari, aloqa liniyalari, elektr uzatish liniyalari, barcha turdagi boshqarish va boshqarish uchun zararni qidirish va diagnostika amaliyotida keng qo'llaniladi. Ko'pgina impulsli reflektometrlarni, shu jumladan P5-10, P5-13 va P5-17 liniyalarining heterojenlik o'lchagichlarini almashtiradi (bular stell firmasi mutaxassislarining eski ishlanmalari).

Reys-105M1 - bu chiziqlardagi shikastlanish joyini aniqlash va aniqlash uchun mo'ljallangan kuchli impulsli reflektometr. Kommunal xizmatlarda u poliuretan ko'pikli izolyatsiyali issiqlik uzatish quvurlarini o'rnatish va ishlatish uchun ishlatiladi.

Reflektometriya usuli

Reys-105m1 qurilmasi impulsli reflektometriya usuli (lokatsiya usuli) bo'yicha ishlaydi.

Qurilmadan chiziqqa qisqa zondlash impulsi yuboriladi, u chiziq bo'ylab yorug'lik tezligiga yaqin tezlikda tarqaladi. Heterojenlik chizig'ida (muftalar, novdalar, izolyatsiyaning buzilishi va boshqalar) duch kelganda, impuls qisman orqaga aks etadi va qisman davom etadi. Agar chiziq kesilgan yoki qisqa tutashgan bo'lsa, unda impuls to'liq aks etadi.

Ekranda zondlash moslamasiga nisbatan aks ettirilgan impulsning kechikish vaqti bilan shikastlanish yoki heterojenlik joyiga masofani aniqlash mumkin. Yansıtılan puls shakliga ko'ra, zarar turini aniqlash mumkin (tanaffus, qisqa tutashuv va boshqalar).

Reys-105m1 qurilmasi quyidagilarga imkon beradi:

Chiziqda tanaffus yoki qisqa tutashuv yo'qligiga ishonch hosil qiling.

Chiziqdagi shikastlanish yoki heterojenlik (muftalar, chiziqqa ulanish va boshqalar) mavjudligini aniqlang.

Zararning xususiyatini aniqlang (tanaffus, qisqa tutashuv va boshqalar).

Zarar yoki heterojenlik joyiga masofani o'lchang.

Chiziq uzunligini, shu jumladan baraban yoki ko'rfazdagi kabel uzunligini o'lchang.

Agar ma'lum uzunlikdagi bir xil chiziqning segmenti bo'lsa, noma'lum turdagi chiziqdagi (qutida va hokazo) er ostiga yotqizilgan shikastlanish joyiga masofani o'lchang.

Kabeldagi o'tkazgichlarni aralashtirish joyigacha bo'lgan masofani aniqlang.

Chiziqning to'lqin qarshiligining qiymatini taxmin qiling.

O'lchangan ma'lumotlarni yozib oling va qurilma xotirasida saqlang. Chiziqni pasportlashni amalga oshiring.

Ma'lumotni kompyuterga o'tkazing va kompyuterdan hisoblang
