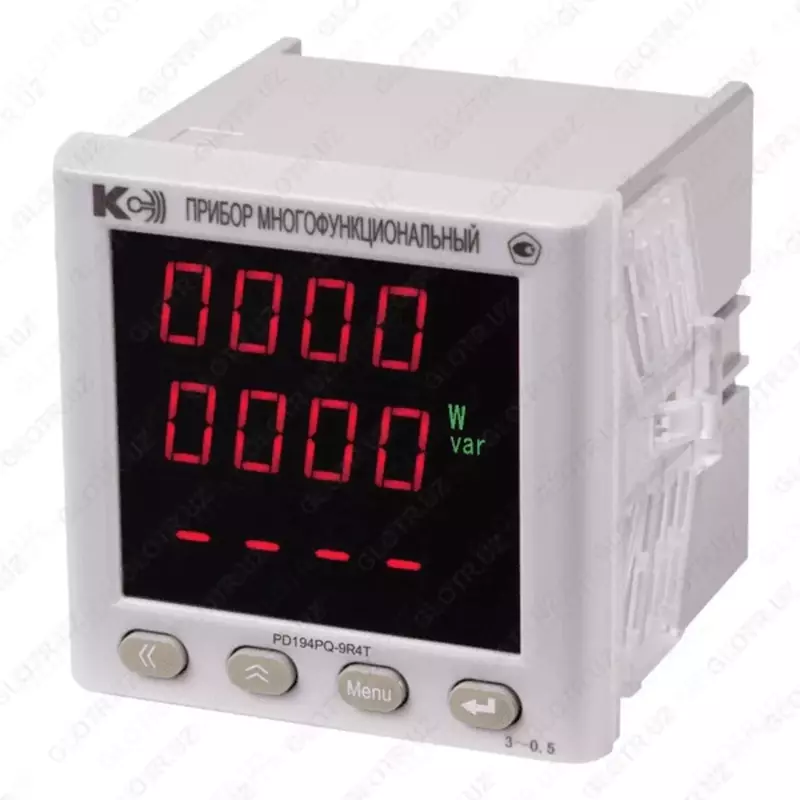

PD194PQ-9xxx - ko'p funktsiyali hisoblagich

PD194PQ-9xxx markali KS ko'p funksiyali raqamli elektr o'lchash asboblari o'zgaruvchan tok tarmoqlarida o'lchov natijalarini raqamli shaklda ko'rsatish, o'lchov natijalarini raqamli interfeyslar orqali uzatish, elektr tarmog'i parametrlarini birlashtirilgan to'g'ridan-to'g'ri oqim va kuchlanish signallariga analogli aylantirish bilan elektr parametrlarini o'lchash uchun mo'ljallangan.

PD194PQ-9xxx ko'p funktsiyali qurilmalari turli xil modifikatsiyalarda ishlab chiqariladi, ular qo'shimcha kirish va chiqishlar tarkibida, o'lchov aniqligida va indikatorda ko'rsatilgan o'lchangan qiymatlar ro'yxatida farqlanadi:

PD194PQ-9R4T - qurilmaning asosiy modifikatsiyasi (31 ta quvvat tarmog'i parametrlarini o'lchash, bitta RS-485 aloqa porti);

PD194PQ-9K4T - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 3 ta analog chiqish (4-20 mA, 0-20 mA yoki 4-12-20 mA) yoki 2 ta analog chiqish (0-5 mA yoki ± 5 mA);

PD194PQ-9S4T 10DI - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 10 ta diskret kirish;

PD194PQ-9S4T 4DI 3DO - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 4 ta diskret kirish va 3 ta o'rni chiqishi;

PD194PQ-9B4T - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 1 RS-485 porti (Modbus RTU);

PD194PQ-9B4T 10DI - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 1 RS-485 porti (Modbus RTU); 10 ta diskret kirish;

PD194PQ-9B4T 4DI 3DO - qurilmaning asosiy modifikatsiyasi + qo'shimcha variantlar: 1 RS-485 porti (Modbus RTU); 4 raqamli kirish va 3 o'rni chiqishi.

PD194PQ-9xxx ko'p funksiyali hisoblagichning xususiyatlari:

O'ttizta elektr tarmog'ining parametrlarini o'lchash va konvertatsiya qilish;

O'lchov aniqligi yuqori bo'lgan asboblarni o'zgartirish;

Bir yoki ikkita RS-485 portiga ega qurilmalarni o'zgartirish;

Modbus RTU yoki GOST R IEC 60870-5-101-2006 protokollariga muvofiq ishlash;

38400 bit / s gacha uzatish tezligi; - Ethernet portiga ega qurilmalarni o'zgartirish (GOST R IEC 60870-5-104-2004 protokollari yoki Modbus TCP);

Raqamli portlar orqali o'qish uchun mavjud bo'lgan qurilma registrlarida o'lchov natijalarini yangilash davri 0,1 s, 0,2 s, 0,5 s;

Qurilmalarda to'rtta diskret kirish, uchta o'rni va uchta analog chiqish (modifikatsiyaga qarab);

Qurilmalarning bir sahifali va ko'p sahifali modifikatsiyalari;

Uch qatorli LED indikatori (raqam balandligi 20 mm, indikator rangi, qizil, yashil yoki sariq, buyurtma berishda tanlangan);

Old paneldagi to'rtta tugma indikatorda o'lchangan qiymatlarni ko'rish va qurilmani sozlash imkonini beradi;

O'rnatish menyusiga kirish parol bilan himoyalangan;

Qurilmalar GOST R 51317.6.5 (IEC 61000-6-5: 2001) “Texnik jihozlarning elektromagnit mosligi;

Elektr stansiyalari va nimstansiyalarda foydalaniladigan texnik jihozlarning elektromagnit shovqinlariga chidamliligi”;

Old panel tomonidan taqdim etilgan qurilmaning himoya darajasi IP66 (GOST 14254-96 bo'yicha);

Nosozliklar orasidagi o'rtacha vaqt - 200 000 soat;

O'rtacha xizmat muddati 25 yil.
