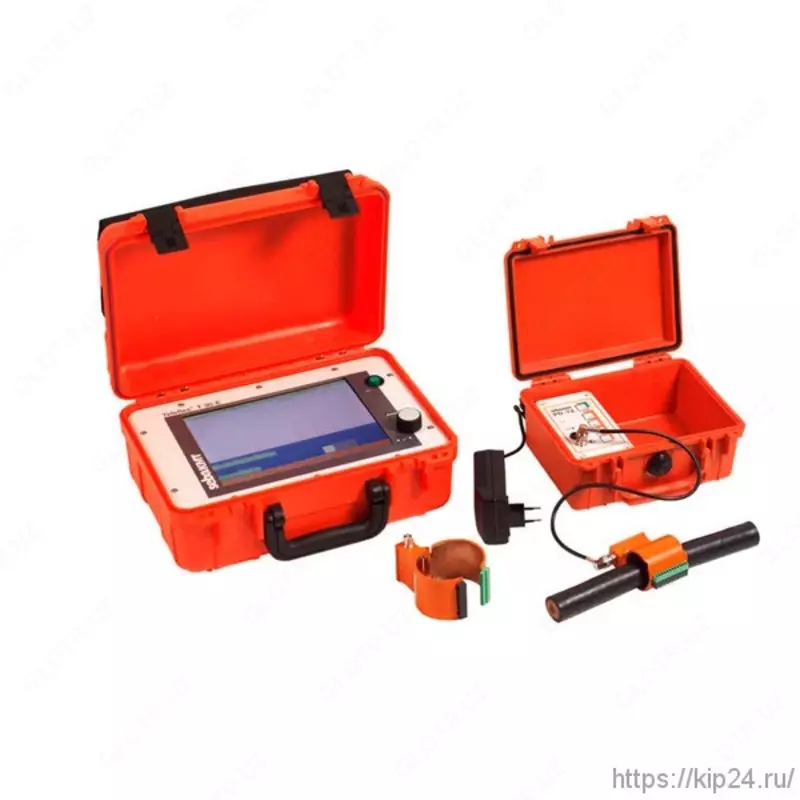

PD LOC - kabel liniyalarida qisman tushirishlarni aniq lokalizatsiya qilish tizimi

PD LOC tizimining maqsadi:

PD LOC tizimidan foydalanib, CR-ni aralash kabel liniyalarida (XLPE / PILC) aniq lokalizatsiya qilish, shuningdek, bitta yadroli kabellarning ulanish muftalarida CR mavjudligi masalasi hal qilinadi. Qoida tariqasida, muftalarning aniq joylashuvi har doim ham ma'lum emas va tovush chastotasi usuli yordamida bu muftalarni lokalizatsiya qilish mumkin emas.

Tizimga induktiv lasan yordamida kabelga signal yuboradigan impuls generatori kiradi. Signalni qabul qilish va qayta ishlash birligi signalni qayta ishlash uchun kirish kuchaytirgichidan va boshqaruv blokidan iborat. Tizim generatorining qancha masofada joylashganligini vizual aniqlash tdr T30-E PD reflektometri yordamida alohida menyu holatida CR dasturiy ta'minotining qo'shimcha funktsiyasi orqali amalga oshiriladi. Pulse generator dasturi foydalanuvchi ma'lumotlarini qayta ishlaydi va ish holatini ko'rsatish, pulslarni ishlab chiqarish, nosozliklarni nazorat qilish, ortiqcha yuk, batareyalar va zaryadlashni o'z ichiga oladi.

Kommutatsiya generatori va ulanish moslamasidan kabelga etarlicha kuchli impuls beriladi. Buning yordamida signalning o'zi kabelning uchlaridan birida, shuningdek kabelning uzoq uchidan aks ettirilgan pulsda qabul qilinadi. To'g'ridan-to'g'ri va aks ettirilgan impulsning kelish vaqtidagi farqga asoslanib, xuddi OWTSDA bo'lgani kabi, impuls etkazib berish joyiga masofa hisoblab chiqiladi va oldindan belgilangan pozitsiyaga moslashtiriladi yoki taqqoslanadi.

Juda zich mis ekranli kabellarda, shuningdek, tizimni metall qobiqli kabellarda (qo'rg'oshin / alyuminiy qobiq) ishlatganda, sun'iy ravishda yaratilgan CR pulsini ham etkazib berish mumkin.

Teleflex T30-E-ga ega bo'lgan foydalanuvchilar o'zlarining texnikalarini ushbu versiya bilan jihozlashlari mumkin. Bunday asboblar kengayishi reflektometrning odatiy funktsiyalariga ta'sir qilmaydi.

PD LOC tizimining xususiyatlari:

Puls kengligini tanlash uchun Sid bilan kino klaviaturasi

42 va 64 mm induktiv aloqa moslamasi

Oson boshqarish va texnik xizmat ko'rsatish

Batareyalarni zaryadlash bilan uzluksiz ishlash vaqti 24 soat

OWTS-ni oldindan lokalizatsiya qilish kabi ishlov berish

Kabelni tanlash imkoniyati.

PD LOC tizimining texnik xususiyatlari:

Qiymat Parametri

Quvvat 12V tashqi / avtomobil, quvvat manbai

Lityum-ion batareyadan taxminan 24 soat uzluksiz ishlash vaqti

Impulsning takrorlanish tezligi 3,33 Gts

Puls kengligi 50 NS, 200 NS, 500 NS, 1 mks

Impuls amplitudasi 250 V

Impuls oqimi 200A

Chiqish himoyasi qisqa tutashuvga chidamli

IP54 himoya klassi

Ish harorati -10 °C...+50 °C

Og'irligi 2 kg

Teleflex T 30-E PD

Qo'shimcha rejim CR uchun vaqtinchalik registrator

Ichki diametri 42 mm standart

64 mm variant

BNC ulagichi

Nomi Miqdori

Teleflex T30-E PD 1

VL T30-E 1 kabel to'plami

LG 12 1 tarmog'idan zaryadlovchi

Pelicase 1-da PD-TX impuls generatori

Induktiv aloqa moslamasi 42 mm 1

BNC kabeli 1

Hujjatlar 1

Mato sumkasi 1

Universal elektr ta'minoti vilkasi 1

BNC adapteri-vilka 1

Xavfsizlik kabeli 2m (qora) 1

PD LOC yetkazib berish to'plami

Nomi Miqdori

Teleflex T30-E PD 1

VL T30-E 1 kabel to'plami

LG 12 1 tarmog'idan zaryadlovchi

Pelicase 1-da PD-TX impuls generatori

Induktiv aloqa moslamasi 42 mm 1

BNC kabeli 1

Hujjatlar 1

Mato sumkasi 1

Universal elektr ta'minoti vilkasi 1

BNC adapteri-vilka 1

Xavfsizlik kabeli 2m (qora) 1
