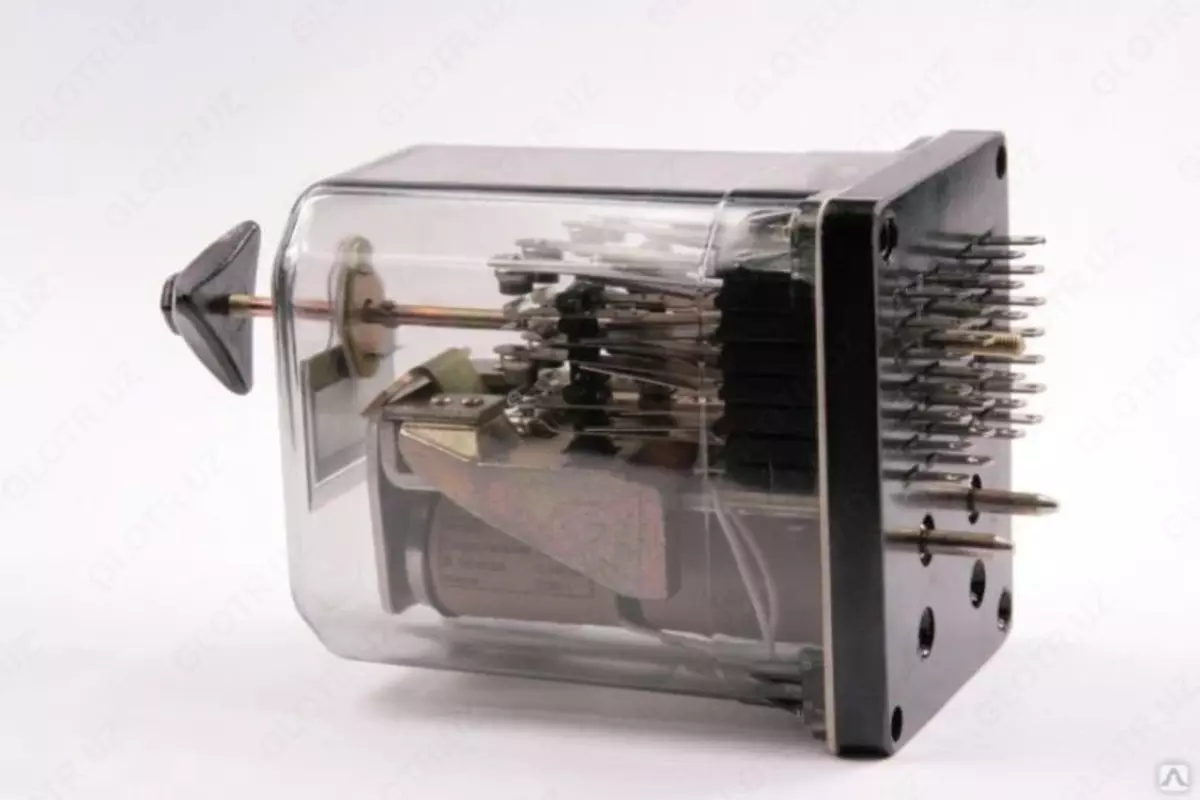

NMShM1 elektromagnit neytral rele, yo'l signalizatsiyasi va boshqaruv tizimini himoya qilish (1309133-modda)

NMSHM1 elektromagnit neytral relesi temir yo‘l signalizatsiyasi, markazlashtirish va blokirovka tizimlarida qo‘llash uchun mo‘ljallangan. Qurilma temir yo‘llar va metro liniyalaridagi SSB tizimlarida signal zanjirlarini boshqarish, yo‘l qurilmalarining holatini nazorat qilish hamda poyezdlar harakatining xavfsizligini ta’minlash uchun ishlatiladi. Rele transport avtomatikasi tizimlarining muhim elementi hisoblanadi.

Qurilmaning ishlash prinsipi elektromagnit mexanizmga asoslangan bo‘lib, unda yakorning gravitatsion mexanizmi qo‘llaniladi. Kuchlanish berilganda elektromagnit maydon hosil bo‘ladi va yakor harakatga kelib kontakt tizimini o‘zgartiradi. Rele neytral turga kiradi, ya’ni uning ishlashi elektr ta’minotining polyarligiga bog‘liq emas.

NMSHM1 relesi bir nechta modifikatsiyalarda ishlab chiqariladi: 11, 22, 180, 360, 560, 1120 va 1000/560. Har bir modifikatsiya ma’lum tok yoki kuchlanish parametrlariga moslashtirilgan. Kontakt tizimi sakkizta almashuvchi kontaktlardan iborat bo‘lib, bu turli signal va boshqaruv zanjirlarini ulash imkonini beradi.

Qurilma og‘ir iqlim sharoitlarida ishlash uchun mo‘ljallangan. Rele −50 °C dan +60 °C gacha bo‘lgan haroratda va 70–90 foizgacha namlik sharoitida barqaror ishlaydi. Mustahkam konstruktsiya va ishonchli kontakt tizimi transport infratuzilmasida uchraydigan vibratsiya va mexanik yuklamalarga bardosh beradi.

Rele rелей shkaflari va bloklaridagi maxsus shtyepelli rozetkalarga o‘rnatiladi. O‘rnatish temir yo‘l avtomatikasi standartlariga muvofiq amalga oshiriladi. Yuqori ishonchlilik va uzoq xizmat muddati tufayli NMSHM1 relesi temir yo‘l transporti avtomatika tizimlarida keng qo‘llanadi.

Afzalliklari

Temir yo‘l avtomatikasi tizimlarida yuqori ishonchlilik
Neytral ishlash prinsipi polyarlikka bog‘liq emas
Sakkizta almashuvchi kontakt bilan keng boshqaruv imkoniyati
Keng harorat diapazonida barqaror ishlash
Vibratsiya va mexanik yuklamalarga chidamlilik
Transport signalizatsiyasi standartlariga mos keladi

Texnik xususiyatlari

5 ta tez-tez so‘raladigan savollar

1. NMSHM1 relesi nima uchun ishlatiladi
   U temir yo‘l signalizatsiyasi va blokirovka tizimlarida signal zanjirlarini boshqarish uchun ishlatiladi

2. Releda nechta kontakt mavjud
   Qurilmada 8 ta almashuvchi kontakt mavjud

3. Qurilma qanday haroratda ishlaydi
   Rele −50 °C dan +60 °C gacha bo‘lgan sharoitda ishlaydi

4. Rele qayerga o‘rnatiladi
   U rелей shkaflari va bloklaridagi maxsus rozetkalarga o‘rnatiladi

5. Qanday modifikatsiyalar mavjud
   11, 22, 180, 360, 560, 1120 va 1000/560 modifikatsiyalari mavjud
