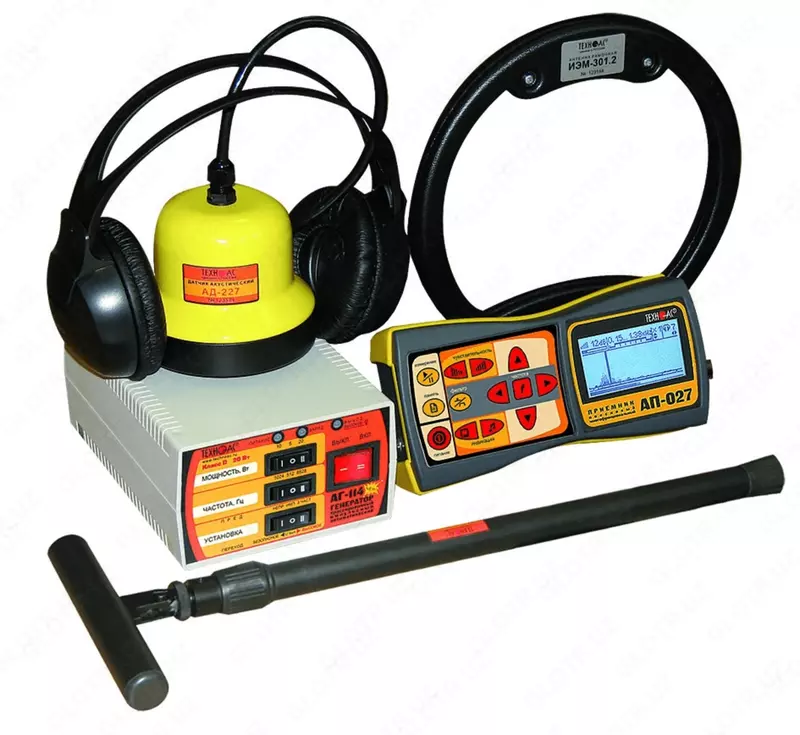

Muvaffaqiyat-ATG-425.20N - kuzatuvni qidirish to'plami

Success-ATG-425.20N kuzatuvi qidiruv to'plamining funktsiyalari:

6 m gacha chuqurlikda va generatorni ulash joyidan 5 km gacha bo'lgan masofada yashirin kommunikatsiyalarning (kabel liniyalari, elektr o'tkazuvchan materiallardan tayyorlangan quvurlar) joylashishini va chuqurligini aniqlash;

kabel liniyalarining shikastlanish joylarini aniqlash;

qazish ishlari oldidan maydonlarni o'rganish;

yashirin simlarni qidirish bo'yicha ishlarni bajarish;

quvurlarni 3 m gacha bo'lgan chuqurlikda bosimsizlanadigan joylarni aniqlash.

Success-ATG-425.20N kuzatuvi qidiruv to'plamining xususiyatlari:

Marshrutni qidirish to'plami Success-ATG-425.20N uchta qurilmani birlashtiradi:

hal qilinayotgan vazifalarga qarab quvvatni tanlash imkoniyati (5 dan 20 Vt gacha).

Keng qarshilik oralig'ida yuklash uchun avtomatik moslashish

Induksion antenna yoki induktiv qisqichlar yordamida to'g'ridan-to'g'ri ulanishsiz aloqalarni kuzatish imkoniyati

Elektromagnit sensorli lokator;

Akustik sensorli lokator;

Akustik sensorli oqish detektori

Success-ATG-425.20N marshrutni qidirish to'plami quyidagi muammolarni hal qiladi:

Kabelni kuzatish va chuqurlikni aniqlash

Elektr kabelining shikastlanish joyini topish

Metall quvurlarni qidirish va ularning chuqurligini aniqlash

Quvurlar va kabellarning kesishish joylarini topish

Gaz quvurlari himoya qoplamalarining izolatsiyasini kuzatish va monitoring qilish Himoya qoplamalarining izolyatsiyasini kuzatish

Kanalizatsiya quvurlarini kuzatish

Oqish joylarini aniqlash

Suv quvurlarida ishlashda chiziqni aniqlash moslamalari

Success-ATG-425.20N kuzatuvi qidiruv to'plamining ishlash printsipi:

Marshrutni qidirish rejimi:

Passiv qidiruv: (generatordan foydalanmasdan marshrut qidirish)

Eshitish vositalarini va EMD ni qabul qilgichga ulang. "Kumush" rejimidan foydalaning, 50 Gts, 100 Gts. Ushbu rejimda ishlash jonli elektr kabellarini (SHP rejimi, keyin 50 Gts), katodik himoya ostidagi quvurlarni va qayta induktsiyalangan nurlanishli quvurlarni (SHP rejimi, 100 Gts) aniqlash imkonini beradi.

Operator ishlayotganida, signal darajasi naushniklardagi shovqin darajasi va qabul qilgichning terish ko'rsatkichi bilan tahlil qilinadi.

Faol qidiruv: (generator yordamida marshrut qidirish)

Eshitish vositalarini va EMD ni qabul qilgichga ulang. Jeneratör kuchli transformator chiqishi bo'lgan o'z-o'zidan tebranuvchi tizim bo'lib, u yukni (kabel yoki quvur liniyasi) moslashtirish uchun ishlatiladi. Jeneratorni yukga ulang. Jeneratorni yuk bilan moslang. "512", "1024", "8192", "x3" rejimidan foydalaning. Qabul qiluvchining chastotasini generator bilan bir xil chastotaga o'rnating. Ushbu rejimda ishlash aloqalarni yuqori sifatli kuzatish imkonini beradi (kuchlanishsiz kabel liniyalari, quvurlar)

Elektr kabeli shikastlangan joyni topish: (generator yordamida marshrutni qidirish)

Elektr kabelining shikastlanish joyini topish ikkita usul yordamida amalga oshirilishi mumkin: indüksiyon (EMD) va akustik (AM). Eshitish vositalarini va EMD (BP) ni qabul qilgichga ulang. Jeneratorni kabelga ulang. "512", "1024", "8192", "x3" rejimlaridan foydalaning (induksiya usuli uchun); "ShP", "LPF", "PF" (akustik usul uchun).

Oqishni aniqlash rejimi:

Eshitish vositalarini va qon bosimini qabul qilgichga ulang. "Ipak", "past o'tkazuvchan filtr", "PF" rejimlaridan foydalaning. Quvur liniyasidan oqish natijasida yuzaga keladigan erning mexanik tebranishlari piezoelektrik transduser yordamida akustik sensor tomonidan seziladi. Elektr signali elektron blokga kiradi, u erdan naushniklarga va terish ko'rsatkichiga chiqadi. Operator, terish indikatoridagi maksimal signalga yoki fistulaning o'ziga xos shovqiniga asoslanib, quvur liniyasining bosimini yo'qotish joyini aniqlaydi.
