LCI - kabel selektori

"LCI kabelini tanlash uchun qurilmaning maqsadi

LCI tizimi past va past kuchlanishli tarmoqlarda kuchlanish bo'lmaganda ham, mavjud bo'lganda ham kerakli kabelni to'plamdan tanlash uchun mo'ljallangan.

Tizim generatori kerakli kabelga 100 mA gacha bo'lgan maksimal oqim impulslarini etkazib beradi. Ushbu impulslar kabelda vaqtinchalik shovqinlarga chidamli elektromagnit maydonni keltirib chiqaradi, bu tizimning qabul qiluvchisi tomonidan qayd etiladi.

LCI kabelini tanlash vositasining tavsifi

O'rnatish ishlaridan oldin kabelni aniq aniqlash mutlaq xavfsizlik uchun juda muhimdir. Noto'g'ri ma'lumotlar elektrchilarning hayotiga xavf tug'diradigan oqibatlarga olib kelishi yoki iste'molchilarning elektr ta'minotiga zarar etkazishi mumkin.

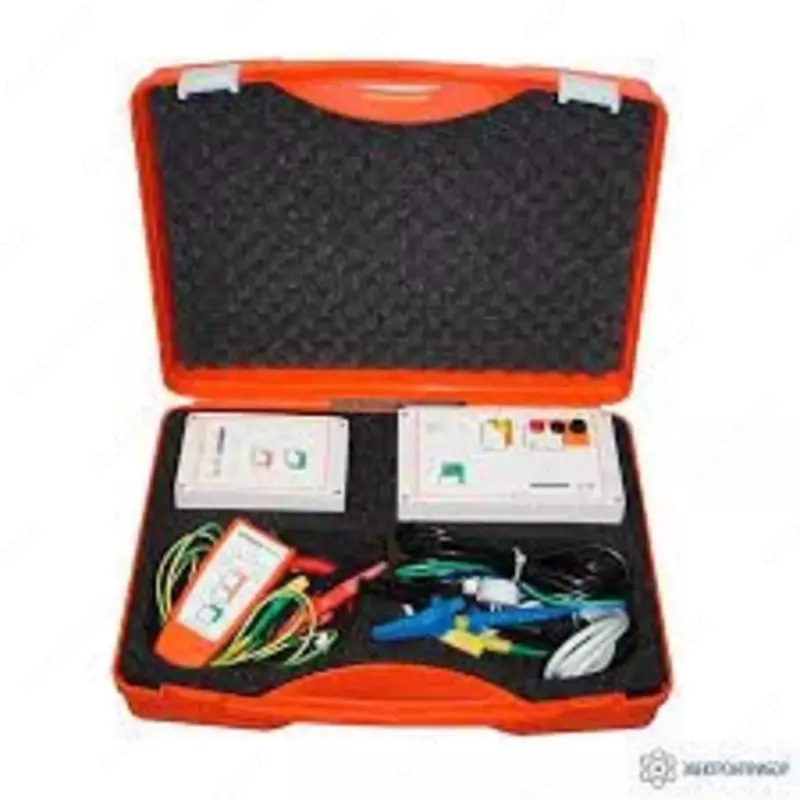

Qulayroq va xavfsizroq ishlash uchun LCI kabelini tanlash tizimi ishlab chiqilgan. Tizim impulsli oqim generatori LCI TX va qabul qiluvchi CI RX dan iborat. Ushbu qabul qilgich identifikatsiya signalini ajratish uchun 140 mm moslashuvchan transduserga doimiy ravishda ulangan.

LCI TX impuls sensori himoya ta'minot kabeli orqali 115V/230V AC tarmog'iga ulangan. Ta'minot transformatoridan 2 soniyalik oraliqdan keyin. Taxminan 80 A oqim beriladi.Natijada, simi bo'limida impulsli oqim hosil bo'ladi, bu simi tanlash qisqichlari tomonidan qabul qilinadi, bu kabel qismini xavfsiz aniqlashga xizmat qiladi (IT tarmoqlarida foydalanmang!). Bu himoya kontaktlari bo'lgan rozetkalarga to'g'ri ulanishni ta'minlaydi. Ochiq kommutatorga ulanish uchun o'rnatilgan sug'urta bilan xavfsizlik terminali mavjud. Ikkala impuls sensorining kichik o'lchamlari ularni simli shkaflarda ishlatishga imkon beradi.

LCI kabelini tanlash vositasining texnik xususiyatlari

Parametrning ma'nosi

CI RX qabul qiluvchisi

Sensor 140 mm

Daromadni sozlash 10 qadam -3dB dan 24dB gacha

Quvvat manbai 2 x 1,5V AA batareyalari

Uzluksiz ishlash vaqti > 50 soat

Og'irligi 0,4 kg

Olchamlari 150 x 65 x 35 mm

Himoya darajasi IP 54

Olchamlari -10 °C … +60 °C

Generator LCI TX

Ishlash kuchlanishi 100-240 V AC 50/60Hz

Puls oqimi 80 A

Pulslar ketma-ketligi 15/min

Pulsning davomiyligi 1,5 ms

Og'irligi 0,5 kg

O'lchamlari 151 x 101 x 60 mm

Himoya darajasi IP 54

Olchamlari -10 °C … +60 °C"
