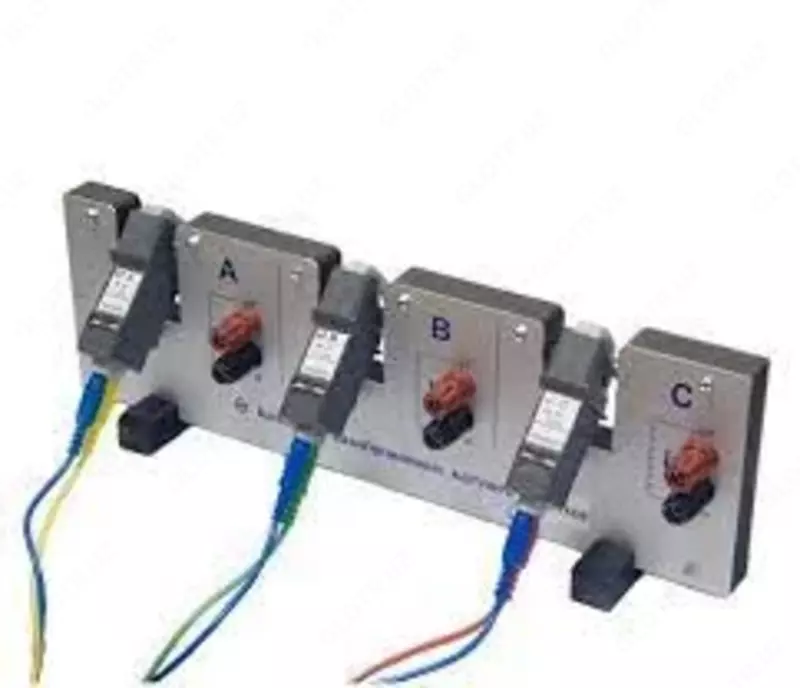

KT-3-20 - kalibrlangan oqim bobini

"KT-3-20 kalibrlangan oqim bobini tavsifi:

Kalibrlangan oqim bobini KT-3-20 sinov mashinasi yoki kalibrator tomonidan ishlab chiqarilgan birlamchi oqimni 20 faktorga ko'paytirish uchun mo'ljallangan. Shuningdek, mos ravishda 10, 100, 200 va 300 koeffitsientli bobinlar ham mavjud, KT-3 modellari -10, KT-3-100 , KT-1-200, KT-1-300.

KT-3-20 kalibrlangan oqim bobinining xususiyatlari:

Oqim qisqichlari va Rogovskiy sariqlarini kalibrlash uchun 100, 200, 1000, 2000, 3000 A gacha bo'lgan ekvivalent oqim hosil qilish imkonini beradi;

Maxsus dizayn tufayli ular induktivlikni pasaytirgan;

Ular joriy harmonikaning belgilangan tarkibi bilan 1000 A dan ortiq signalni yaratishga imkon beradi. Bu joriy garmonik buzilish va joriy signalning THD kabi parametrlar yordamida o'lchov vositalarini sinab ko'rish va kalibrlash imkonini beradi;

Yuqori oqimlarda uzoq muddatli ishlash uchun 2000 va 3000 A sariqlari sovutgich bilan jihozlangan;

Ikki sig'im qiymatiga ega o'rnatilgan quvvat faktorini to'g'rilash tizimi tufayli Rogowski bobinlarini va ferromagnit yadroli qisqich o'lchagichlarni kalibrlash uchun foydalanish mumkin.

KT-3-20 kalibrlangan oqim bobinining texnik xususiyatlari:

Parametr KT-3-10 KT-3-20 KT-3-100 KT-1-200 KT-1-300

Qisqich turi Split CT yadroli Rogowski bobini yoki yadroli

Qisqichlarning nominal oqimi, A 10-100 100-1000 1000-3000

Kalibrlangan rulonlarning turi 10 burilishli kalibrlangan lasanlarning uch fazali to'plami 20 burilishli kalibrlangan lasanlarning uch fazali to'plami 100 burilishli kalibrlangan lasanlarning uch fazali to'plami Kalibrlangan lasan 200 burilish Kalibrlangan lasan 300 burilish

Bobinlarning kirish oqimi, ortiq emas, A 8 10 11

Bobinlarning chiqish oqimi, ortiq emas, A 80 160 1000 3300

No. Ism miqdori

1 kalibrlangan oqim bobini KT-3-20 3 dona 1 to'plam."
