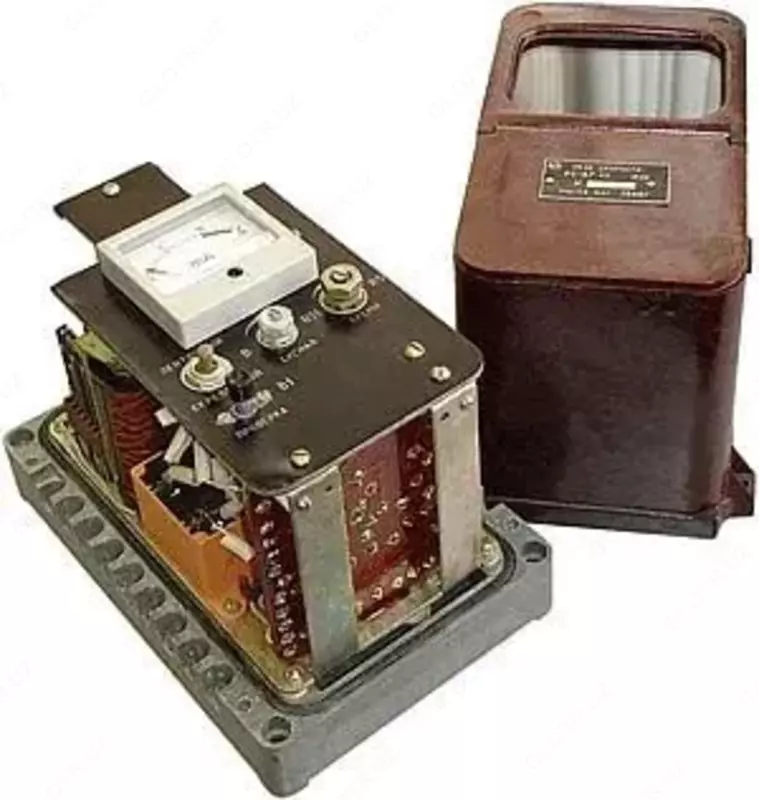

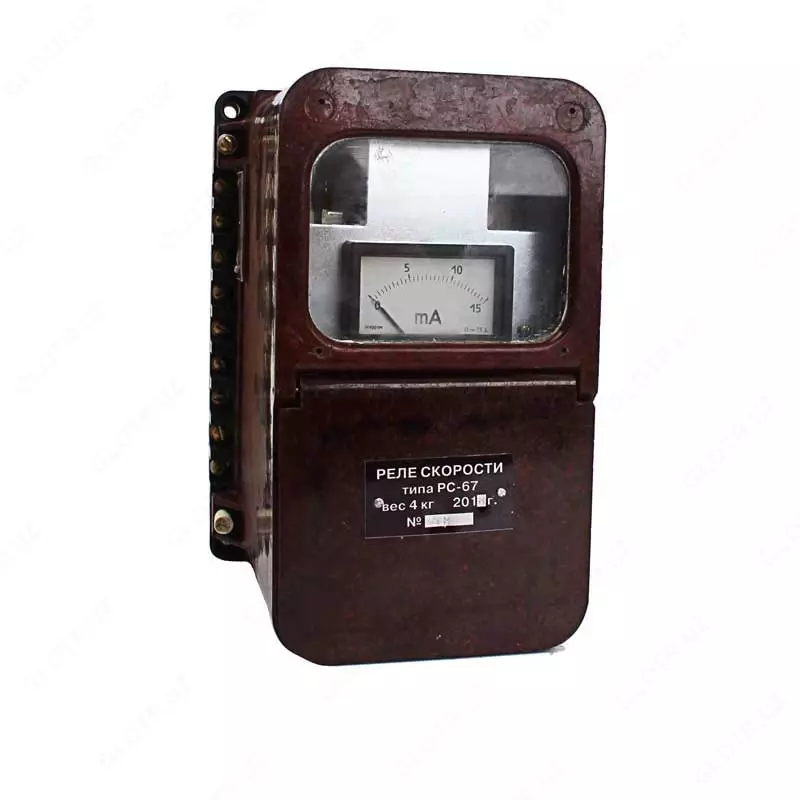

Konveyer tezligini boshqarish rölesi RS-67, 127/220/380V (1309128-modda)

RS-67 tezlik relesi sanoat transport tizimlarida konveyer lentalari va zanjirli mexanizmlar tezligini nazorat qilish uchun mo‘ljallangan. Qurilma avtomatika va himoya tizimlarida qo‘llanilib, konveyerlarning ishlash parametrlarini nazorat qiladi hamda tezlik kamayganda yoki mexanizm to‘xtaganda signal beradi.

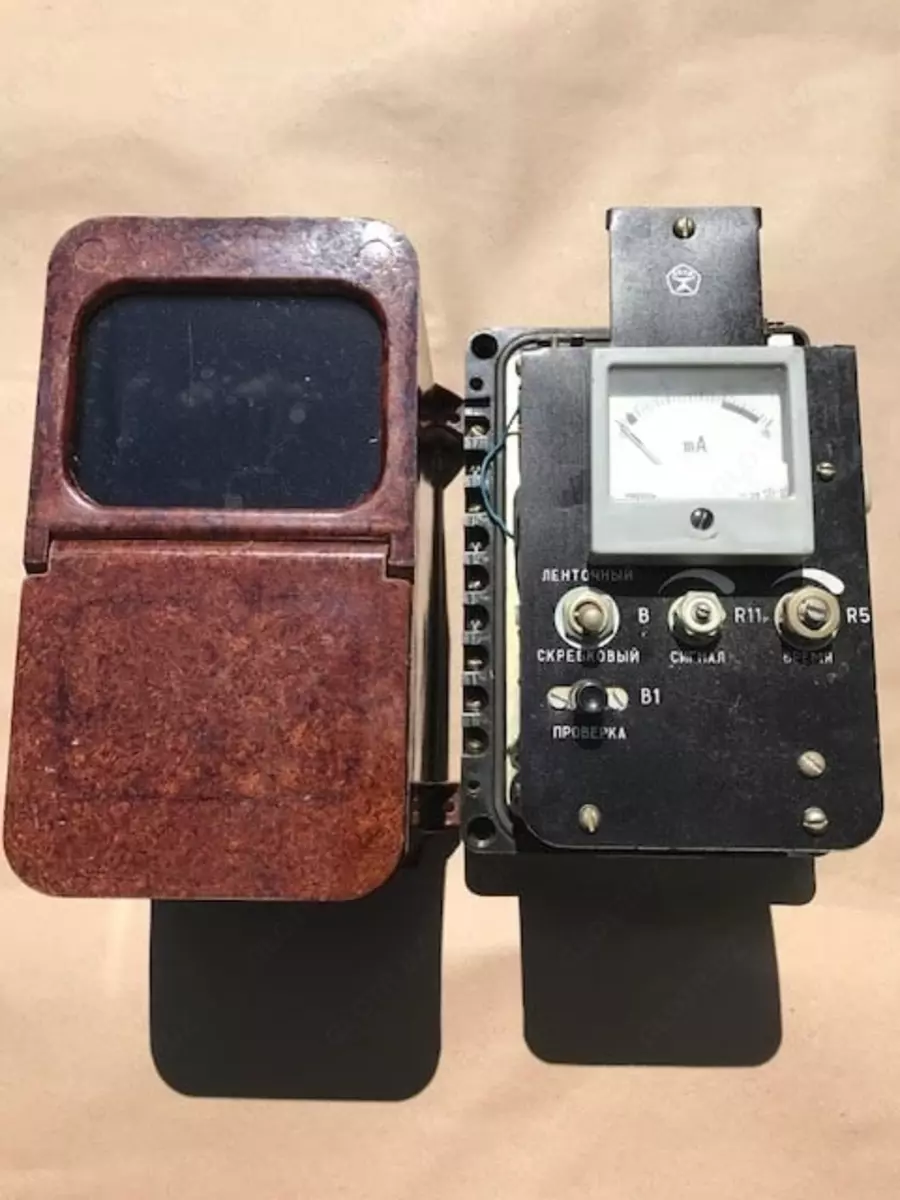

RS-67 elektromexanik turdagi rele bo‘lib, indikator bilan jihozlangan. Qurilma 127, 220 yoki 380 V o‘zgaruvchan tok tarmog‘ida ishlaydi. Energiya sarfi taxminan 6 VA ni tashkil etadi, bu esa uni uzoq muddatli sanoat ishlatishida iqtisodiy va samarali qiladi. Rele konveyer mexanizmlarining aylanish tezligini nazorat qiladi va belgilangan parametrlar buzilganda signal uzatadi.

Qurilma konveyer lentalarining tezligini 0,6 dan 3 m/s gacha, zanjirli transportyorlarning tezligini esa 0,4 dan 1,6 m/s gacha nazorat qiladi. Lenta uzilganda, zanjir to‘xtaganda yoki tezlik keskin kamayganda rele avtomatik ravishda boshqaruv tizimiga signal yuboradi. Bu ishlab chiqarish liniyalarida mexanik nosozliklarning oldini olishga yordam beradi.

Kontakt tizimi 2 ta yopiluvchi, 1 ta ochiluvchi va 1 ta tezkor kontaktni o‘z ichiga oladi. Bunday konfiguratsiya turli boshqaruv va signal zanjirlariga ulanish imkonini beradi. Kontaktlar 250 V gacha o‘zgaruvchan tok kuchlanishida va 5 A gacha tokda ishlashi mumkin, signal zanjirlarida esa 36 V va 2 A parametrlar qo‘llaniladi.

Rele yuqori mexanik mustahkamlikka ega bo‘lib, millionlab ish sikllariga mo‘ljallangan. Elektr ishlash resursi taxminan 140000 kommutatsiya siklini tashkil etadi. Qurilma mustahkam ABS plastik korpusga ega va simlarni ulash uchun vintli klemmalar bilan jihozlangan.

RS-67 tezlik relesi konveyer liniyalari, tog‘-kon sanoati, qayta ishlash korxonalari va boshqa ishlab chiqarish tizimlarida qo‘llaniladi.

Afzalliklari

Konveyer lentalari va zanjirlar tezligini ishonchli nazorat qilish
Tezlik pasayganda aniq ishlash
Bir nechta kuchlanish darajalarida ishlash imkoniyati
Turli boshqaruv zanjirlari uchun mos kontakt tizimi
Yuqori mexanik va elektr xizmat muddati
Sanoat avtomatika tizimlarida qulay o‘rnatish

Texnik xususiyatlari

5 ta tez-tez so‘raladigan savollar

1. RS-67 relesi nima uchun ishlatiladi
   U konveyer tizimlarida harakat tezligini nazorat qilish uchun ishlatiladi

2. Qanday kuchlanishda ishlaydi
   Qurilma 127, 220 yoki 380 V o‘zgaruvchan tokda ishlaydi

3. Qanday tezlik diapazonini nazorat qiladi
   Lenta tezligi 0,6–3 m/s, zanjir tezligi esa 0,4–1,6 m/s

4. Qaysi sohalarda qo‘llaniladi
   Konveyer liniyalari, tog‘-kon sanoati va ishlab chiqarish korxonalarida

5. Qurilma qanday o‘rnatiladi
   Rele metall panellarga o‘rnatiladi va vintli klemmalar orqali ulanadi
