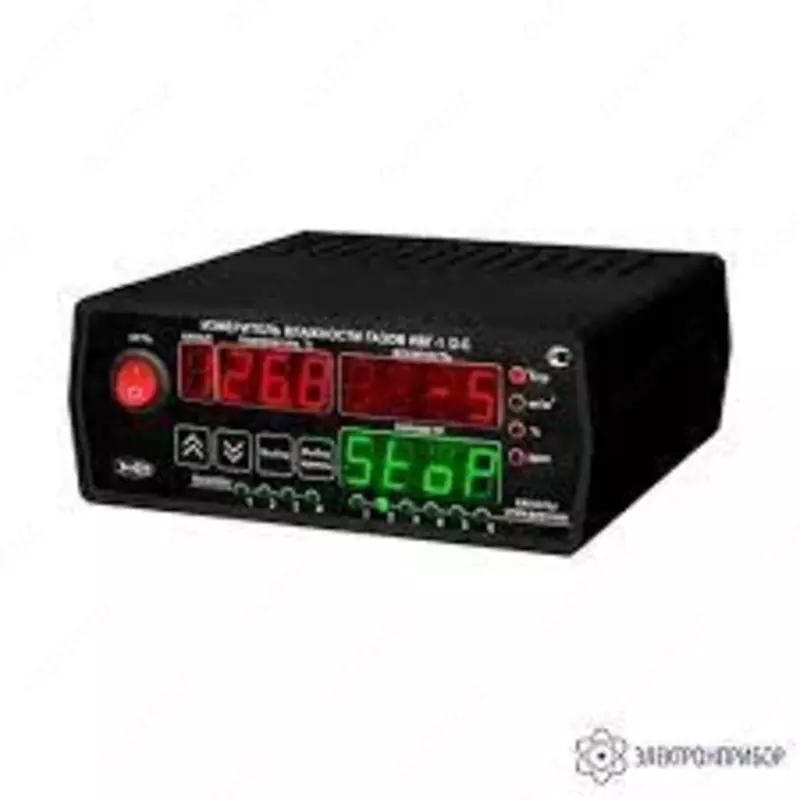

IVG-1/2-S-4R-2A - statsionar ikki kanalli gaz mikronamlik o'lchagich-regulyatori

IVG-1/2-S-4R-2A statsionar ikki kanalli gaz mikronamlik o'lchagich-regulyatorining maqsadi:

Statsionar ikki kanalli gaz mikronamlik o'lchagich-regulyatori IVG-1/2-S-4R-2A agressiv bo'lmagan gazlarning namligini doimiy (24 soat) o'lchash va qayd qilish uchun mo'ljallangan. IVG-1/2-S-4R-2A gigrometri turli sohalarda, tibbiyotda, energetikada va ilmiy tadqiqotlarda qo'llanilishi mumkin.

IVG-1/2-S-4R-2A gigrometri ExiaIICT6 X belgisi bilan GOST R 51330.0 bo'yicha II guruhdagi portlashdan himoyalangan elektr jihozlariga tegishli (bilan ta'minlangan faol uchqun himoya to'sig'i BI-1 P bilan to'la). so'rov).

IVG-1/2-S-4R-2A statsionar ikki kanalli gaz mikronamlik o'lchagich regulyatorining xususiyatlari:

Plug & Play printsipi, turli dizayndagi konvertorlarning almashinishini ta'minlash;

RS-232, RS-485 va USB interfeyslari orqali kompyuter bilan aloqa qilish;

o'lchov natijalarini qayd etish va statistik ma'lumotlarni to'plash qobiliyati (30 000 ballgacha);

portlashdan himoyalangan bajarish imkoniyati;

ikkita birlashtirilgan analog chiqishning mavjudligi 4...20, 0...5, 0...20 mA;

tashqi aktuatorlarni boshqarish uchun to'rtta o'rnatilgan kommutatsiya moslamasining (rele) mavjudligi;

bir nechta nazorat rejimlarining mavjudligi: mantiqiy, histerezis, PID nazorati;

mikronamlikni o'lchash shudring nuqtasida (°St.r.) Selsiy gradusida amalga oshiriladi, o'lchangan mikronamlik qiymatlari nisbiy namlik%, ppm, g / m3 da qayta hisoblab chiqiladi);

IPD bosim sensorini ulash imkoniyati;

qurilmalarni o'lchash tarmog'iga birlashtirish imkoniyati.

IVG-1/2-S-4R-2A statsionar ikki kanalli gaz mikronamlik o'lchagich-regulyatorining texnik xususiyatlari:

Parametrning ma'nosi

Mikronamlikni o'lchash diapazoni, °St.r. -80...0

O'lchov xatosi, °St.r. ±2

Tahlil qilinayotgan gazning harorati, °C -20…+40

Tahlil qilingan gazning bosimi, atm, ortiq emas (D1 / D2 / D3 versiyalari uchun) 25/160/400

Tahlil qilingan gazning tavsiya etilgan oqim tezligi, l/soat 20...60

Statistik ballar soni 30000

Bosim sensorini ulash imkoniyati ha

Kompyuter RS-232, RS-485, USB bilan aloqa interfeysi

Birlamchi transduserni o'lchov birligiga ulash uchun kabel uzunligi, m 1000 gacha

Joriy chiqish:

Chiqish oqimidagi o'zgarishlar diapazoni, mA 0...5, 0...20, 4...20

Chiqish oqimidagi o'zgarishlarning diskretligi, mkA 19,5

Maksimal yuk qarshiligi, Ohm 300

220 V da o'rni yuk hajmi 7 A

Qurilmaning quvvat manbai, V 220±22 V, 50±1 Gts

Quvvat iste'moli, Vt, 15 dan oshmasligi kerak

O'lchov birligining og'irligi, kg, 1,0 dan oshmaydi

O'lchov va ko'rsatkich birligining umumiy o'lchamlari, mm 178x180x75

O'lchov birligidan foydalanish uchun ish sharoitlari:

- havo harorati, oS -40...+50

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

Asosiy konvertordan foydalanish uchun ishlash shartlari:

- havo harorati, oS -20...+40

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

Bosim o'tkazgichning ishlash shartlari:

- havo harorati, oS +5...50

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

O'rtacha xizmat muddati, 5 yil

No. Nomi IVG-1/2-S-4R-2A

(o'lchov birligi) IVG-1/2-S-4R-2A

(asosiy to'plam)

1 O'lchov birligi IVG-1/2-S-4R-2A 1 1

2 M8x1 kamerali IPVT-08-01-D1-M20x1,5 namlik o'lchagich - 2

3 Tasdiqlash guvohnomasi 1 1

4 Foydalanish bo'yicha ko'rsatmalar 1 1

5 Pasport 1 1
