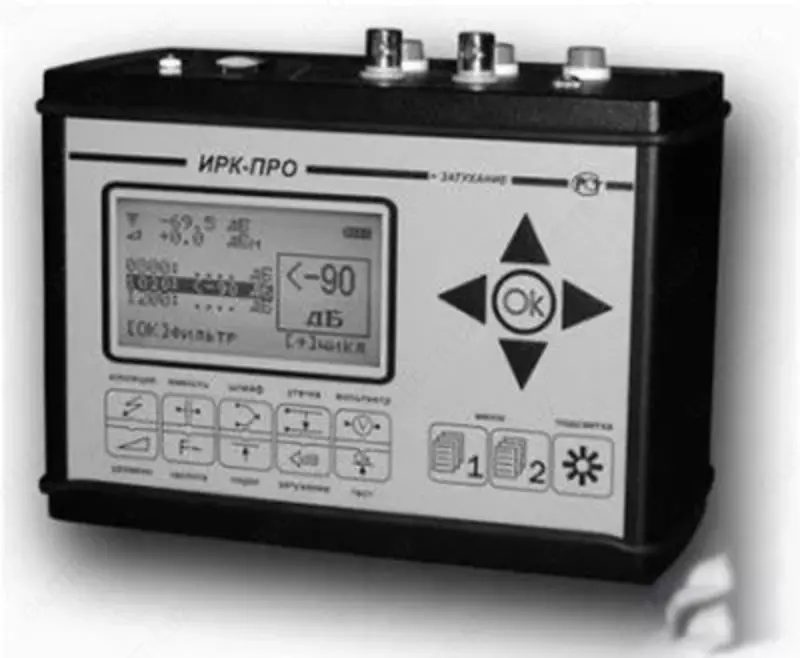

IRK-PRO 20 - bardoshlik nazorati bilan chiziqli heterojenlik o'lchagich

Qabul qilish nazorati bilan irk-Pro 20 qurilmasining maqsadi:

Irk-Pro 20 kabel qurilmasi quyidagilar uchun mo'ljallangan:

Izolyatsiya qarshiligini o'lchash, pastadir, ohmik assimetriya, barcha turdagi aloqa kabellarining elektr quvvati.

Kabel izolyatsiyasining qarshiligi pasaygan joyga masofani aniqlash, kabel o'tkazgichlarining uzilish yoki aralashish joyini aniqlash.

Kabelning izolyatsiyasi va sig'imi uchun ovozli signal bilan tolerantlikni boshqarish funktsiyasi.

Chiziqdagi kuchlanishni boshqarish uchun voltmetr funktsiyasi va eng oxirida juftlarni topish uchun generator.

Sinov kuchlanishining ikki darajasi: har qanday nuqsonlarni ochish uchun 400v va import qilingan uskunalar bilan ishlash uchun 180V pasaytirilgan.

Natijalarni raqamli va grafik shaklda chiqarish. Kabel xaritasida nosozlik joyi ko'rsatilgan va muftalar ko'rsatilgan.

50 ta ishlaydigan kabellarning ishlash xotirasi, 35000 juft rejalashtirilgan o'lchovlar.

O'rnatilgan Delta-Pro 2.0 vaqtinchalik susayish o'lchagichi ko'p tarmoqli aloqa kabellarida yadro juftlari orasidagi o'tish susayishini o'lchash, shuningdek kabelni qabul qilish va qabul qilish orqali mahalliy tarmoq uchastkalarida yoki Gts stantsiyalarida abonent va ulanish liniyalarining ishlashini aniqlash uchun mo'ljallangan. Qurilma davlat reestriga kiritilgan.

Irk-Pro o'lchash ko'prigining texnik ma'lumotlari:

Parametr Qiymati

Izolyatsiya qarshiligini o'lchash diapazoni 1 kΩ - 50 000 mΩ

Elektr quvvati diapazoni 0,1-2000 nf

0 - 10k pastadir qarshiligini o'lchash diapazoni

Sinov kuchlanishi 400v, 180v

Voltajni o'lchash diapazoni 0-300v

Izolyatsiya shikastlangan joyda Rp diapazoni 0-20moh

Izolyatsiya shikastlangan joyga masofani aniqlashning maksimal xatosi Rn \ U003d 0-3 Mom

0,1%+1m

0 ÷ 3000 Ohm ±0,1% + 0,1 Ohm oralig'ida pastadir qarshiligini o'lchashning maksimal xatosi

3 kΩ ÷ 10 kΩ ±0,1 kΩ

Omik assimetriyani o'lchashning maksimal xatosi ±0,1% + 0,1 Ohm

Izolyatsiya qarshiligini o'lchashning maksimal xatosi ±2% + 1k

Maksimal sig'imni o'lchash xatosi ±2% + 0,1 nf

Qurilmani o'rnatilgan 4 AA NiMh batareyasidan quvvatlantirish

Quvvat sarfi 3 Vt dan oshmaydi

O'lchamlari 130x170x85 mm

Og'irligi 1,3 kg
