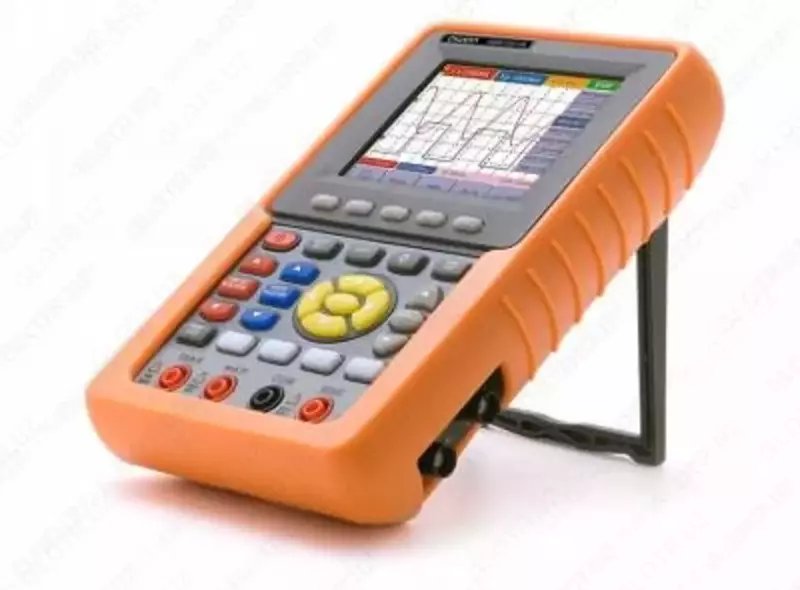

HDS1022M-N - raqamli skopmetr

HDS1022M-N - 20 MGts tarmoqli kengligi bo'lgan portativ 2 kanalli raqamli saqlash osiloskop-multimetri (scopemeter). Osiloskop namuna olish chastotasi 100 MGts bo'lgan 8 bitli ADCga asoslangan.

HDS1022M-N osiloskopi har bir kanal uchun 6 KB xotira sig‘imi, 5 turdagi avtomatik o‘lchovlar, kursor o‘lchovlari (Dt, DV), to‘lqin shakllarini saqlash (4 yacheyka, yozib olish va qayta chaqirish), 5 ta matematik funksiya va XY rejimiga ega. O'rnatilgan multimetr osiloskopdan galvanik tarzda ajratilgan va o'lchovlarni ta'minlaydi: doimiy va o'zgaruvchan tok kuchlanishi, doimiy va o'zgaruvchan tok, qarshilik, sig'im va uzluksiz sinov va diod sinovini amalga oshiradi. HDS1022M-N osiloskop-multimetrining rangli yuqori kontrastli displeyi 640x480 piksel (4096 rang, 10 sm diagonali) o'lchamlari bilan LCD indikatori asosida ishlab chiqarilgan va kam yorug'lik sharoitida ishlash uchun yorqin orqa yorug'likka ega.

Kirish signallarini qayta ishlash uchun HDS1022M-N axborotni yig'ish rejimlarining keng tanloviga ega: qat'iylik, o'rtacha va tepalik detektori funksiyasi. O'rtacha o'lchash rejimi kirish signalidagi ko'rinadigan shovqin va parazitar ta'sirlarni bir nechta supurish o'tishlari (4/16/64/128) orqali namunalar to'plash va o'rtacha to'lqin shaklini ko'rsatish orqali bartaraf etishga imkon beradi. "Piak detektori" rejimi oscillogrammadagi anomaliyalarni kuzatish, 50 ns yoki undan ortiq puls davomiyligi oralig'ida signal tuzilishidagi "nosozliklarni" aniqlash uchun mo'ljallangan. "Doimiylik" rejimi tez o'zgaruvchan signallarni kuzatish va to'lqinlarni aniqlash uchun ishlatiladi. Yozuvchi rejimida osiloskop kirish signalining raqamlashtirish nuqtalarini avtomatik ravishda grafik chizish orqali yangilaydi, bu esa ekranda 20 daqiqagacha davom etadigan sekin o'zgaruvchan jarayonni yozib olish imkonini beradi. Sinxronizatsiya tizimini ishga tushirish rejimlari: bitta, oddiy, avtomatik (chekka yo'naltirilgan, TV sinxronlash/Video, o'zgaruvchan/ALT).

Osiloskop 4 tagacha to'lqin shaklini ichki xotiraga saqlash va keyin qurilma displeyida ko'rsatish imkoniyatiga ega.

HDS1022M-N osiloskop-multimetrida kompyuterga ulanish uchun USB interfeysi mavjud bo'lib, bu ma'lumotlarni yig'ish va saqlash tartibini soddalashtiradi.

HDS1022M-N osiloskopi bir vaqtning o'zida 6 tagacha osillogrammani ko'rsatishi mumkin, siz oscillogramma displey turini (nuqta yoki vektor) o'zgartirishingiz, oscillogramma rangini o'zgartirishingiz, displey maydonini, kursorni va avtomatik o'lchovlarni (chastota, davr, signal amplitudasi) tahrirlashingiz mumkin. , printerda chop etish.

HDS1022M-N ham tarmoqdan, ham o‘rnatilgan lityum batareyadan quvvatlanadi, batareyaning ishlash muddati 6 soatgacha.

Qurilmani tashish va saqlash uchun alyuminiy ixcham korpus kiritilgan bo'lib, u qurilmaga qo'shimcha ravishda barcha kerakli aksessuarlar va aksessuarlarni o'z ichiga oladi.

HDS1022M-N raqamli skopmetrining xususiyatlari:

Tarmoqli kengligi: 20 MGts;

Maks. Namuna olish chastotasi: real vaqtda 100 MGts;

Kanallar soni: 2;

6K xotira chuqurligi, 8 bitli vertikal ruxsat;

Osiloskop sezgirligi 5 mV/div - 5 V/div, supurish 5 ns/div - 100 s/div;

Sinxronizatsiya: Edge, Video (juft yoki toq maydonlar yoki chiziqlar, satr raqami), Alternativ, Hold-Off, plagin past va yuqori o'tkazuvchan filtrlar;

20 parametrni avtomatik o'lchash;

To'lqin shakllarini saqlash uchun 4 ta xotira hujayralari;

Matematik funktsiyalar: qo'shish, ayirish, ko'paytirish, bo'lish, FFT;

Kursorni o'lchash rejimi;

3000 kvadratgacha magnitafon, sozlanishi tetik sezgirligi, bitta tugmani bosish orqali to'lqin shakllarini tejash;

4000 hisoblash multimetri: kuchlanish (AC/DC), oqim (AC/DC), qarshilik, sig'im, uzluksizlik, diod sinovi;

Yangi dizayn va qulayroq boshqaruv;

Orqa yorug'likni boshqarish tugmasi, sana va vaqt;

Rangli LCD displey (3,7 dyuym), o'lchamlari 640x480;

Interfeyslar: RS-232, USB qurilmasi, USB disk;

O'rnatilgan lityum batareya 4 soatgacha batareyaning ishlash muddatini ta'minlaydi.
