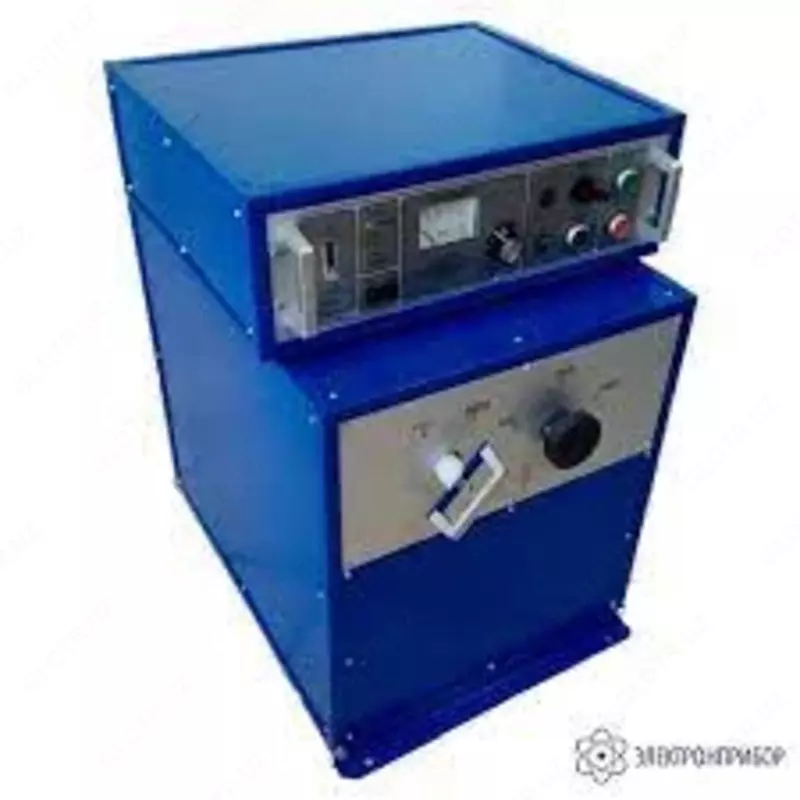

GI-20-2D - impuls generatori

"GI-20-2D impuls generatorining maqsadi:

GI-20-2D impuls generatori (zarba generatori) quyidagilar uchun mo'ljallangan:

Har qanday turdagi akustik sensor va qabul qilgich yordamida akustik usul yordamida shikastlangan elektr kabellarini qidirishda yuqori kuchlanishli impulslarni yaratish;

REIS-305 reflektor yordamida zarba usuli yordamida zarar joyiga masofani o'lchash;

REIS-305 reflektometri yordamida zarba-ark usuli yordamida zarar joyiga masofani o'lchash.

GI-20-2D impuls generatorini isitilmaydigan xonalarda yoki soyabon ostida quyidagi sharoitlarda ishlatish mumkin:

Atrof-muhit harorati - 30 ° C dan + 40 ° C gacha;

+ 25 ° C haroratda nisbiy namlik 80% gacha;

Atmosfera bosimi 530-800 mm Hg.

GI-20-2D impuls generatorining xususiyatlari:

Yuqori darajada saqlanadigan energiya;

Zarar joyida kuchli uchqun chiqishi;

Tarkibi: BU GI-20-2D boshqaruv bloki va BV GI-20-2D yuqori voltli blok;

Mobil ETLda statsionar o'rnatish uchun mo'ljallangan.

GI-20-2D impuls generatorining texnik xususiyatlari:

Parametrning ma'nosi

Ta'minot kuchlanishi 220±22 V, chastotasi 50 Hz

Maksimal quvvat sarfi, kVA 3 dan oshmasligi kerak

Maksimal doimiy chiqish kuchlanishi 0-5kV va 0-10kV va 0-20kV (uch diapazonda)

Barcha diapazonlarda maksimal saqlanadigan energiya 2000 J

Avtomatik rejimda zarba takrorlash davri 3s va 6s

GI-20-2 yuqori voltli BV blokining umumiy o'lchamlari 520 x 180 x 530 mm

GI-20-2 yuqori voltli BV blokining umumiy o'lchamlari 480 x 560 x 720 mm

Tekshirish blokining og'irligi 18 kg

Yuqori voltli blokning og'irligi 87 kg"
