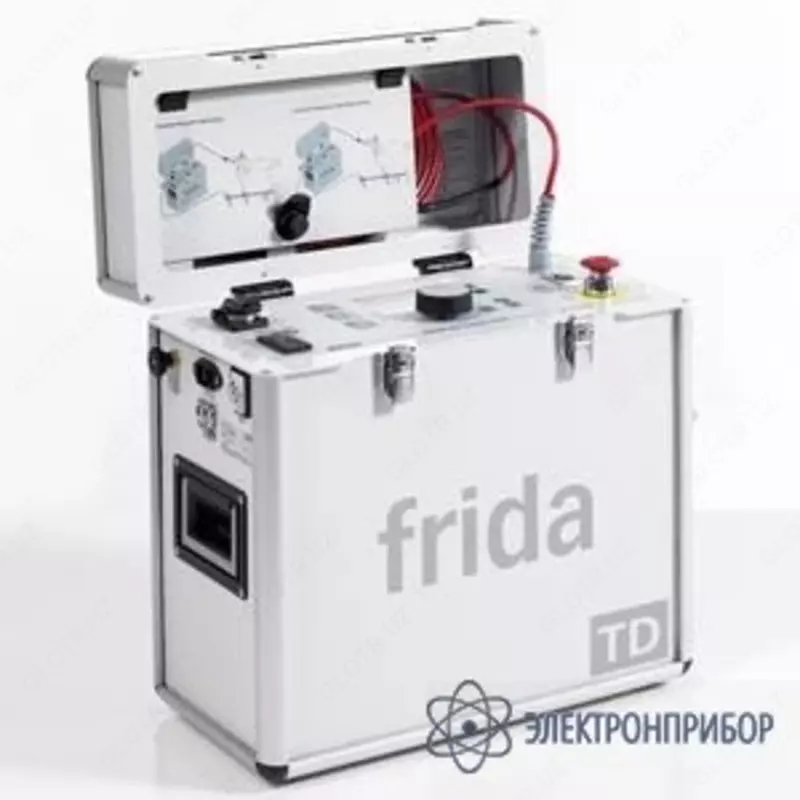

FRIDA-TD - ultra past chastotali sinusoidal kuchlanish bilan yuqori voltli sinov uchun portativ qurilma

Frida-td Ultra past chastotali sinusoidal kuchlanish uchun portativ yuqori voltli sinov qurilmasi doirasi:

20kv gacha bo'lgan yuqori voltli SPE izolyatsiyalangan kabellarni sinovdan o'tkazish.

Qog'oz bilan singdirilgan izolyatsiyali yuqori voltli kabellarni sinovdan o'tkazish.

O'rta kuchlanishli elektr jihozlarini sinovdan o'tkazish.

SPE izolyatsiyalangan kabel liniyasi qobig'ining sinovi.

Dielektrik yo'qotish burchagi tangensini o'lchash usuli bilan kabel liniyalarini diagnostika qilishning o'rnatilgan funktsiyasi tan δ 1X 10-4 aniqlik bilan.

PD-Portable qisman razryad darajasini diagnostika qilish tizimi (ixtiyoriy) bilan birgalikda qisman razryad darajasini o'lchash usuli bilan kabel liniyalarini diagnostika qilish.

Frida-td Ultra past chastotali sinusoidal kuchlanish uchun portativ yuqori voltli sinov qurilmasining xususiyatlari:

Uskunaning ixchamligi, soddaligi va portativligi

Maks. sinov kuchlanishi 24 kvdeist.

VlF truesinus ® (CHF) sinov texnologiyasi yukdan mustaqil sof sinusoidal kuchlanishni ta'minlaydi

Tez va oson o'lchash tartibi

Avtomatik va individual dasturlashtiriladigan sinov va diagnostika jarayonlari, shu jumladan. baholash

Intuitiv boshqaruv

Delta tangensini o'lchash uchun qo'shimcha uskunalar talab qilinmaydi

O'rnatilgan o'lchov ma'lumotlari drayveri

USB port orqali ma'lumotlarni uzatish

Maxsus dasturiy ta'minot yordamida sinov va o'lchov ma'lumotlarini kompyuterlashtirilgan boshqarish

Kabelni saqlash uchun o'rnatilgan bo'linma

Avtomatik tushirish moslamasi

Frida-td Ultra past chastotali sinusoidal kuchlanish uchun portativ yuqori voltli sinov qurilmasining texnik xususiyatlari:

Chiqish kuchlanishi

CHF sinusoidal kuchlanish 1 ... 24 kvdeist. (34 kvpik.)

CHF to'rtburchaklar kuchlanish 1 ... 34 kv

Doimiy kuchlanish ±1 ... 34 kv

0,1 kv o'lchamlari

Aniqlik 1%

CHF chastota diapazoni 0,1 ... 0,01 Gts

Yuklar oralig'i 10 nf...8 mkf

Maksimal yuk 0,5 uf 0,1 Gts, 24 kvdeist.

0,05 Gts chastotada 1,0 mf, 24 kvdeist.

0,01 Gts chastotada 8,0 mf, 18 kvdeist.

Chiqish oqimi

O'lchov diapazoni 0 ... 14ma

1 mkA o'lchamlari

Aniqlik 1 %

Dielektrik yo'qotish burchagi tangensini o'lchash:

Snf sinusoidal kuchlanish 1 ... 24 kvdeist

O'lchov chastotasi 0,1 Gts

Yuklar oralig'i 10 nf...8 mkf

Tan o'lchov aniqligi δ 1X 10-4

1X 10-5 o'lchamlari
