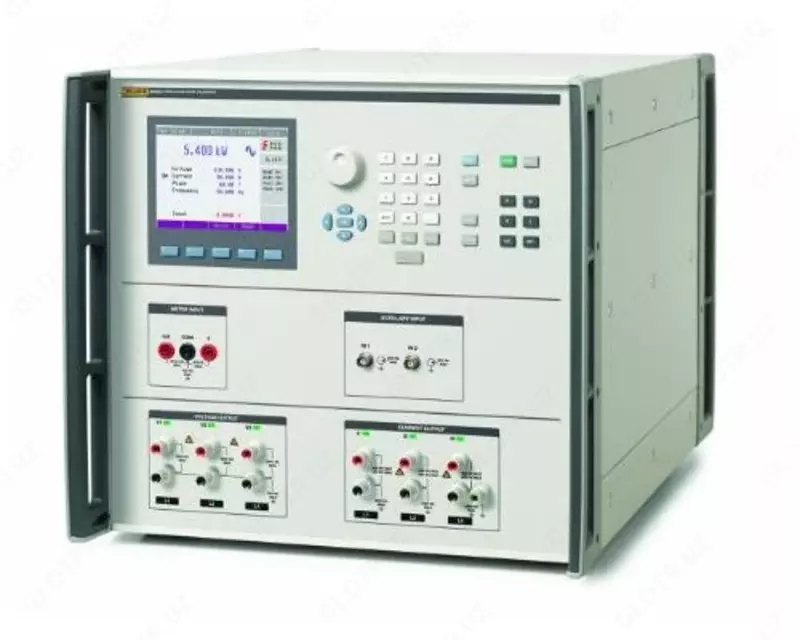

Fluke 6003A uch fazali quvvat kalibratori

Fluke 6003A uch fazali quvvat kalibratori bitta asbobda uchta mustaqil fazadan yuqori aniqlik va ishlashga erishishning eng tejamkor usuli hisoblanadi. Bu kalibrlash laboratoriyalari, elektronika ishlab chiqaruvchilari, kommunal hisoblagichlar do'konlari va energiya hisoblagichlari, quvvat sifati analizatorlari va shunga o'xshash asboblarni ishlab chiqaradigan va ularga xizmat ko'rsatadigan boshqa tashkilotlar ucun ideal echimdir.

Fluke 6003A uch fazali quvvat kalibratorining xususiyatlari:

Bitta qurilmada quvvatning uch fazasi

Foydali

Foydalanish oson

600 VAC yoki 280 VDC gacha bo'lgan kuchlanish diapazonida va har bir fazada 30 A yoki birlashgan 90 A gacha bo'lgan oqim oralig'ida elektr quvvati va doimiy yoki o'zgaruvchan tokni simulyatsiya qiladi

Kuchlanish va oqim kanallari orasidagi faza almashinuvi 0 ° dan 359,99 ° gacha o'rnatilishi mumkin

Texnik xususiyatlar quvvat uchun ± 375 ppm va faza uchun 0,01 °

Oqim chiqishlari erdan 450 V cho'qqigacha ajratilishi mumkin

Elektr sifati va elektr ta'minoti tizimlarini kuzatish uchun qo'shimcha imkoniyatlar

Konverter chiqishi o'lchovlari uchun o'rnatilgan shahar multimetri

30 dan 90 A gacha bo'lgan oqim talab qiladigan ilovalar uchun yuqori oqim adapterini taklif qiladi

Fluke 6003A uch fazali quvvat kalibratorining tavsifi:

Kalibrlash laboratoriyasi uchun natijalarning aniqligi

Bugungi kunga kelib, ko'plab muhandislar va texniklar ketma-ket parallel bir fazali uskunalar yordamida uch fazali qurilmalarni sinovdan o'tkazadilar, chunki mavjud bo'lgan uch fazali maqbul aniqlik manbalarining narxi haqiqiy ko'p fazali sinovlarni amalga oshira olmaydi. 6003A bilan ushbu mutaxassislar endi uch fazali ishlash, aniqlik va foydalanish qulayligini ta'minlay oladilar. Eng muhimi, ular endi ko'p fazali hisoblagichlarni haqiqiy foydalanish shartlarini aks ettiradigan sharoitlarda sinab ko'rishlari mumkin.

To'g'ri kuchlanish va oqimning uchta mustaqil bosqichiga qo'shimcha ravishda, 6003A harmonika, interharmonika, miltillovchi shovqin (modulyatsiya) va sarkma / kuchlanishni o'z ichiga olgan quvvat sifatini tekshirish imkoniyatlarini ham ta'minlaydi.

6003A quvvat va energiya konvertorining chiqishlarini o'lchash uchun doimiy kuchlanish, doimiy oqim va chastota o'lchash imkoniyatlarini o'z ichiga oladi.

Yagona birlik sifatida, 6003A tashish osonroq va yig'ma birliklarga qaraganda kamroq skameyka yoki aravada joy egallaydi. 6003A ning barcha funksiyalariga grafik foydalanuvchi interfeysi orqali kirish mumkin, bu esa uni o‘rganish va foydalanishni hayratlanarli darajada osonlashtiradi.

Ishlab chiqarish maydonchasi uchun ko'p qirrali va foydalanuvchilarga qulay xususiyatlar to'plami

6003A bitta yoki ko'p fazali manba bo'lib xizmat qiladigan yagona hisoblagich bo'lib, uni elektronika ishlab chiqaruvchi kompaniyalar va kommunal hisoblagichlar do'konlarida ko'plab ilovalar uchun ideal qiladi.

Endi siz haqiqiy ko'p fazali sinov usullaridan foydalangan holda quvvat konvertorlari, oqim transformatorlari va energiya hisoblagichlarida yakuniy sinovni samarali bajarishingiz mumkin. Bir va ko'p fazali quvvat o'lchagichlarni, quvvat sifati analizatorlarini va quvvat hisoblagichlarini sinab ko'ring va sozlang.

6003A ni aravaga joylashtiring va yukni joyida sinab ko'rish uchun uni zavod maydonchasi bo'ylab osongina harakatlantiring. Grafik foydalanuvchi interfeysi sozlashni juda oson qiladi; Barcha uch bosqichda tekshirish sinovlari uchun osongina foydalanish mumkin.

Variantlar va aksessuarlar yordamida qo'shimcha funktsiyalar qo'shilishi mumkin

Energiya opsiyasi energiya o'lchash asboblarini kalibrlash va sinash uchun 6003A ga energiya puls hisoblagichi va puls chiqishini qo'shadi. Ushbu parametr yordamida siz 6003A ni mos yozuvlar quvvat manbai sifatida ishlatishingiz mumkin. Ishlab chiqarilgan energiya sinovdan o'tkazilayotgan qurilmadan (UUT) olingan impulslar bilan taqqoslanadi va UUTning foiz xatosi qayd etiladi. Ishlab chiqarilgan energiya ma'lum bir qiymat (To'plam yoki Doza rejimi) yoki ma'lum miqdordagi impulslar yoki vaqt, shuningdek, foydalanuvchi tomonidan belgilangan isitish vaqti (Taymer va Hisoblagich rejimlari) sifatida ifodalanishi mumkin. Muammolarni bartaraf etish uchun bepul ishlash rejimi ham mavjud. Voltaj signalini ushlab turish xususiyati UUT ni turli sinov davrlarida uzluksiz quvvat bilan ta'minlaydi, bu kuchlanish manbasidan quvvat oladigan energiya hisoblagichlarini sinovdan o'tkazishda foydali bo'lishi mumkin.

Quvvat sifati opsiyasi 6003A ni kuchlanish va oqim chiqishlarining bir qismi yoki barchasida turli chiqish quvvati hodisalarini yaratish orqali quvvat sifati asboblarini kalibrlash uchun foydalanish imkonini beradi. Hodisa turlariga 63 tagacha bir vaqtning o'zida harmonika, bitta interharmonik, modulyatsiya (miltillovchi shovqin) va oltita uch kanalli chiqishlarning bir qismi yoki barchasida dip va oshib ketish kiradi.

90A adapter va yuqori oqim o'tkazgichlari bir oqim fazasidan 90A gacha ishlab chiqarishga imkon beradi, bu esa yuqori oqim ish yuklarini engishga yordam beradi. Fluke Calibration yordamchi bobinlaridan ham
