Elektromagnit neytral o'rni NMShM2-3000 UHL4 24 V (1309164-modda)

NMSHM2-3000 elektromagnit neytral relesi temir yo‘l signalizatsiyasi, markazlashtirish va blokirovka tizimlarida qo‘llash uchun mo‘ljallangan. Qurilma temir yo‘l va metro avtomatika tizimlarida signal va boshqaruv zanjirlarini ulash hamda nazorat qilish vazifasini bajaradi. Rele transport avtomatikasi tizimlarida xavfsizlikni ta’minlashda muhim element hisoblanadi.

Qurilma elektromagnit mexanizm va gravitatsion yakor tizimi asosida ishlaydi. Katukaga kuchlanish berilganda magnit maydon hosil bo‘ladi va yakor tortilib, kontaktlar ish holatiga o‘tadi. Kuchlanish o‘chirilganda esa yakor prujina yoki mexanik lever yordamida boshlang‘ich holatiga qaytadi. Qurilma neytral turga kiradi va tok yo‘nalishiga bog‘liq emas.

Rele to‘rtta almashuvchi kontaktga ega bo‘lib, signal va boshqaruv zanjirlarini ishonchli kommutatsiya qilish imkonini beradi. Kontaktlar past qarshilikka ega bo‘lib, texnik signal uzatishda yuqori aniqlikni ta’minlaydi.

NMSHM2-3000 relesi 24 V doimiy tok manbaida ishlaydi. Ishga tushish kuchlanishi taxminan 5 V, yakor tortish kuchlanishi esa 16 V gacha bo‘ladi. Maksimal kuchlanish 45 V gacha yetishi mumkin. Bu parametrlar qurilmaning turli avtomatika tizimlarida barqaror ishlashini ta’minlaydi.

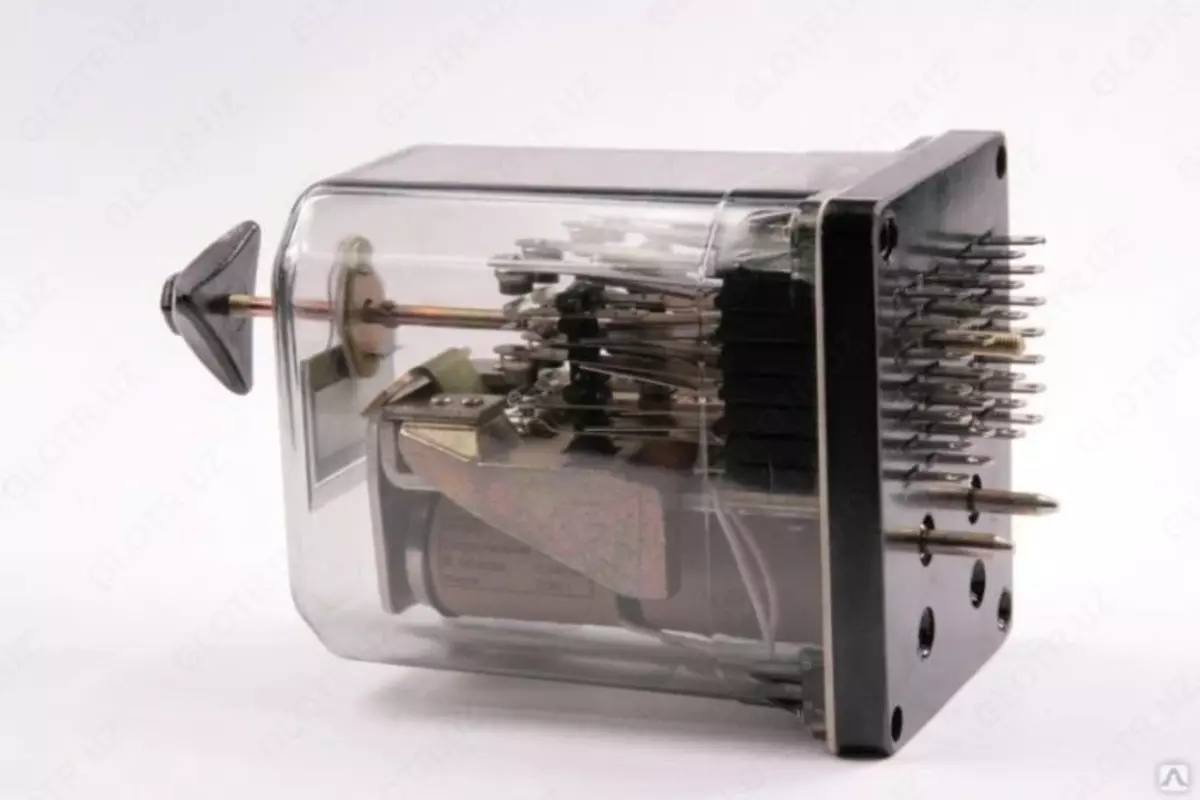

Qurilmaning korpusi shaffof bo‘lib, texnik ko‘rik vaqtida ichki mexanizmni ko‘rish imkonini beradi. Korpus IP30 himoya darajasiga ega va chang hamda mexanik ta’sirlardan himoya qiladi. Rele temir yo‘l avtomatika tizimlarining rелей shkaflari va bloklariga o‘rnatiladi.

UHL4 iqlimiy bajarilishi qurilmaning −50 °C dan +60 °C gacha bo‘lgan sharoitda ishlashiga imkon beradi. Mustahkam konstruktsiya va vibratsiyaga chidamlilik tufayli rele temir yo‘l transporti avtomatika tizimlarida keng qo‘llanadi.

Afzalliklari

Temir yo‘l avtomatikasi tizimlarida yuqori ishonchlilik
Tok yo‘nalishiga bog‘liq bo‘lmagan neytral ishlash prinsipi
Shaffof korpus orqali vizual nazorat imkoniyati
Past kontakt qarshiligi bilan aniq signal uzatish
Vibratsiya va mexanik yuklamalarga chidamlilik
Keng harorat diapazonida barqaror ishlash

Texnik xususiyatlari

5 ta tez-tez so‘raladigan savollar

1. NMSHM2-3000 relesi nima uchun ishlatiladi
   U temir yo‘l signalizatsiyasi va blokirovka tizimlarida signal zanjirlarini boshqarish uchun ishlatiladi

2. Qurilma qanday kuchlanishda ishlaydi
   Rele 24 V doimiy tok bilan ishlaydi

3. Releda nechta kontakt mavjud
   Qurilmada 4 ta almashuvchi kontakt mavjud

4. Qurilma qanday haroratda ishlaydi
   −50 °C dan +60 °C gacha bo‘lgan sharoitda ishlaydi

5. Korpus shaffofmi
   Ha, shaffof korpus ichki mexanizmni vizual nazorat qilish imkonini beradi
