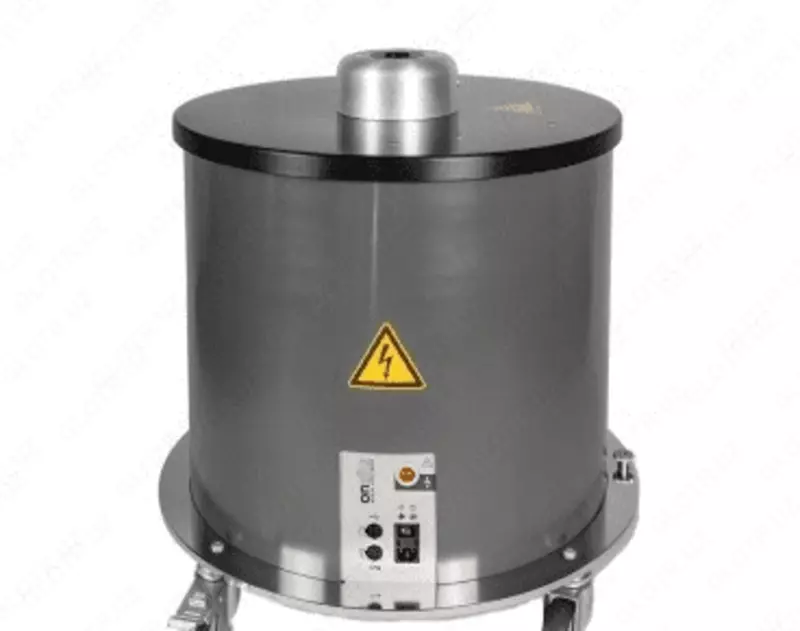

DAC MV10 (OWTS 28) - kabel sinovlari va diagnostika tizimi

DAC mv10 kabellarini sinash va diagnostika qilish tizimini tayinlash (OWTS 28):

DAC mv10 tizimi (OWTS 28) kabelni yotqizish yoki texnik xizmat ko'rsatishdan keyin sinovdan o'tkazish uchun boshqariladigan elektr quvvati sinovini o'tkazish uchun ishonchli vositadir. Susaygan o'zgaruvchan kuchlanish (DAC) elektr quvvati sinovi standartlashtirilgan CR o'lchovi bilan boshqarilganligi sababli, hatto buzilish bo'lmasa ham, bir nechta CR joylarini ishonchli va sezgir lokalizatsiya qilish mumkin.

DAC MV10 tizimi (OWTS 28) 6-35kV kabellarning holatini, ularning yotqizish sifatini, shuningdek muftalarni o'rnatish sifatini tekshirishga imkon beradi.

Kuchli CR o'lchovi IEC 60270, IEC 60885-3 va IEC 62478 standartlariga muvofiq CR darajasini, CR paydo bo'lishi va susayishi kuchlanishini aniqlashni o'z ichiga oladi. DAC mv10 tizimi (OWTS 28), shuningdek, har bir faza o'lchamlari (PRPD) bilan CR displeyini va ro'yxatdan o'tgan bir nechta qisman bitlarning lokalizatsiyasini ta'minlaydi. Dielektrik yo'qotish koeffitsienti sinov paytida sinov kuchlanishining qayd etilgan pasayishi asosida avtomatik ravishda aniqlanadi.

Xalqaro so'rov shuni ko'rsatdiki, DAC tizimlari yordamida elektr quvvati sinovlarini qo'llashning ko'p holatlarida diagnostik o'lchovlar (masalan, qisman zaryadsizlanish va dielektrik yo'qotish) ham qo'llanilgan. Elektr kuchini sinash uchun ma'lum miqdordagi susaytiruvchi o'zgaruvchan kuchlanish ta'sirlari qo'llaniladi. O'zgaruvchan kuchlanish sinovi natijasida hosil bo'lgan ta'sir qilish muddati va susaygan kuchlanish xususiyatlarini hisobga olgan holda, ko'rsatkichlar o'zgaruvchan kuchlanish bilan doimiy ta'sir qilish sinovidan olingan ko'rsatkichlardan farq qilishi mumkin.

DAC mv10 kabellarini sinovdan o'tkazish va diagnostika qilish tizimining funktsional xususiyatlari (OWTS 28):

Qisman tushirish darajasini o'lchash;

CR nazorati bilan elektr quvvati sinovi (CR darajasini yozish har bir tsikl uchun amalga oshiriladi);

CR diagnostikasining keng qamrovli rejimi, shu jumladan: CR paydo bo'lish kuchlanishi, CR susayish kuchlanishi, har bir fazada o'lchamlari bilan CR tahlili, kabel izolyatsiyasida va tdr usuli bilan yordamchi uskunalarda bir nechta CR izlash;

Ish kuchlanishiga teng sinov kuchlanishi bilan elektr kuchini sinash usuli;

Dielektrik yo'qotish koeffitsientini aniqlash.

DAC mv10 kabellarini sinovdan o'tkazish va diagnostika qilish tizimining texnik xususiyatlari (OWTS 28):

Parametr Qiymati

Maksimal chiqish kuchlanishi 1-30 kvpik.

Aniqlik +/- 1%

0,1 kv o'lchamlari

Bobinning induktivligi taxminan 0,75 Genri

Bobinning qarshiligi taxminan 16 Ohm

20 Gts – 800 Gts kuchlanish

Imkoniyatlar diapazoni bosilgan. 5 mf (30 kvpik) gacha bo'lgan obyektlar.), maksimal 10 mf

Yuqori voltli zaryadlash oqimi 12mA

Scm10 30 kvpik yordamchi kondansatör.

LTT yuqori voltli kalit (fototiristor)
