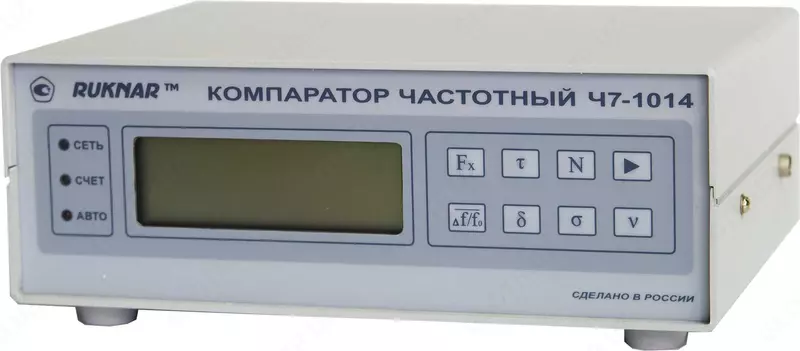

Ch7-1014 - chastota komparatori

Chastotani taqqoslash moslamasi Ch7-1014 nozik kvarts osilatorlari va rubidiy chastotasi standartlari chastotalaridagi nisbiy farqni o'lchash, jarayon va o'lchov natijalarini o'rnatilgan displey yoki tashqi shaxsiy kompyuter, noutbuk ekranida ko'rsatish orqali ularning asosiy metrologik xususiyatlarini hisoblash uchun mo'ljallangan. planshet. Mijozning iltimosiga ko'ra, uni o'rnatilgan dasturiy ta'minotga ega noutbuk yoki planshet kompyuter bilan to'liq etkazib berish mumkin.

Ch7-1014 chastota komparatorining texnik xususiyatlari:

Parametrning ma'nosi

Yo'naltiruvchi signal chastotasining nominal qiymati, 5; 10

O'rganilayotgan signalning nominal chastotasi qiymati, MGts 1; 5; 10

Kirish signali chastotasining nominal qiymatdan maksimal og'ishi, Hz, ± 1 ichida

Kirish signalining kuchlanishi 50 Ohm yukda, V, 0,4 dan 1,2 gacha

10 MGts chastotali signal uchun ildiz-o'rtacha kvadrat nisbiy chastota og'ishini aniqlashda xatolik, rel. birliklar, ortiq emas

1 s o'lchash vaqt oralig'i uchun

10 s o'lchash vaqt oralig'i uchun

100 s o'lchash vaqt oralig'i uchun

3600 s o'lchash vaqt oralig'i uchun

1 kunlik o'lchov vaqti oralig'i uchun

1·10-12

5·10-13

1·10-13

5·10-14

5·10-15

5 MGts chastotali signal uchun ildiz-o'rtacha kvadrat nisbiy chastota og'ishini aniqlashda xatolik, rel. birliklar, ortiq emas

1 s o'lchash vaqt oralig'i uchun

10 s o'lchash vaqt oralig'i uchun

100 s o'lchash vaqt oralig'i uchun

3600 s o'lchash vaqt oralig'i uchun

1 kunlik o'lchov vaqti oralig'i uchun

2·10-12

5·10-13

1·10-13

5·10-14

5·10-15

1 MGts chastotali signal uchun ildiz-o'rtacha kvadrat nisbiy chastota og'ishini aniqlashda xatolik, rel. birliklar, ortiq emas

1 s o'lchash vaqt oralig'i uchun

10 s o'lchash vaqt oralig'i uchun

100 s o'lchash vaqt oralig'i uchun

8·10-12

2·10-12

5·10-13
