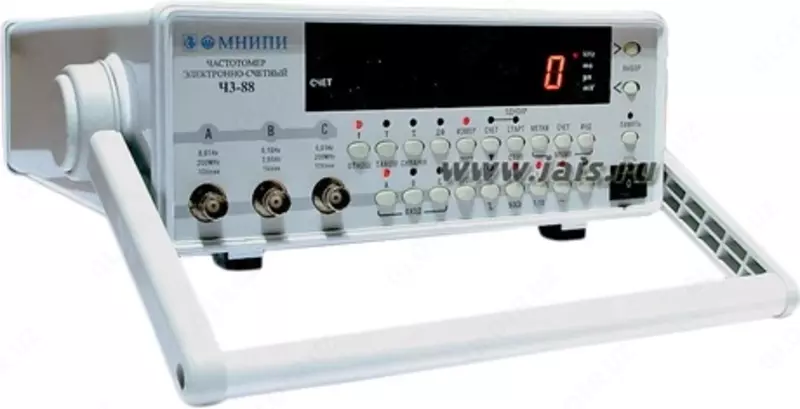

Ch3-88 - chastota o'lchagich

CH3-88 chastota o'lchagichi-bu chastota, sinusoidal va impuls signallari davri, impulslarning davomiyligi va davomiyligini o'lchash, impuls signallarining ish faoliyatini o'lchash, signal chastotalarining o'zaro bog'liqligini o'lchash imkonini beradigan yuqori darajadagi professional qurilma.

CH3-88 chastota o'lchagichining xususiyatlari:

Xususiyatlarini saqlab qolgan holda -10 dan +50 °C gacha bo'lgan keng harorat oralig'ida foydalanish mumkin.

Kichik nollarni o'chirish bilan 9 bitli LED indikatorining mavjudligi qurilmani kam yorug'lik sharoitida ishlatishga imkon beradi.

USB 2.0 interfeysi va CD-da ma'lumot almashish dasturining mavjudligi qurilmani axborot o'lchash tizimlarining bir qismi sifatida ishlatishga imkon beradi.

O'rnatilgan mikrokontroller quyidagi xizmat funktsiyalarini bajaradi:

tashqi chastota standarti bo'yicha kalibrlash;

ikki sinxronlashtirilgan signal orasidagi vaqt oralig'ini o'lchash;

keng chastota diapazonida chastota nisbatini o'lchash;

boshqa kanal bo'ylab pulsning davomiyligi (davri) davomida kanallardan biri bo'ylab impulslarni hisoblash;

belgilangan vaqt oralig'i uchun impulslarni hisoblash 60C (takometr rejimi);

o'lchov jarayonining boshlanishi ichki davriy, tashqi, dasturiy ta'minotdir.

Tashqi qurilmalar uchun 5 MGts ichki mos yozuvlar chastotasi signalidan foydalanish mumkin.

Ichki chastota o'rniga mos yozuvlar chastotasining tashqi signalidan foydalanish mumkin.

CH3-88 chastota o'lchagichining texnik xususiyatlari:

A, C Kanallari

o'lchangan chastota diapazoni 0,01 Gts-200 MGts

o'lchangan davrlar oralig'i 1 NS-100 s

o'lchangan davomiylik diapazoni 1 mks-100 s

vaqt oralig'ini o'lchash diapazoni 1 mks-100 s

quduqni o'lchash diapazoni 1,000001-99999999

a/S, S/A nisbatlarini o'lchash diapazoni 0,0001-999999999

pulslar sonini hisoblash diapazoni 1-999999999

kirish empedansi 1 Mom, 50 Ohm

kirish quvvati 50 PF

kanal uzatish koeffitsienti 11, 110

kirish sinusoidal signal darajasi 20 MV - 10 V

kirish impuls signalining darajasi 50 MV - 10 V
