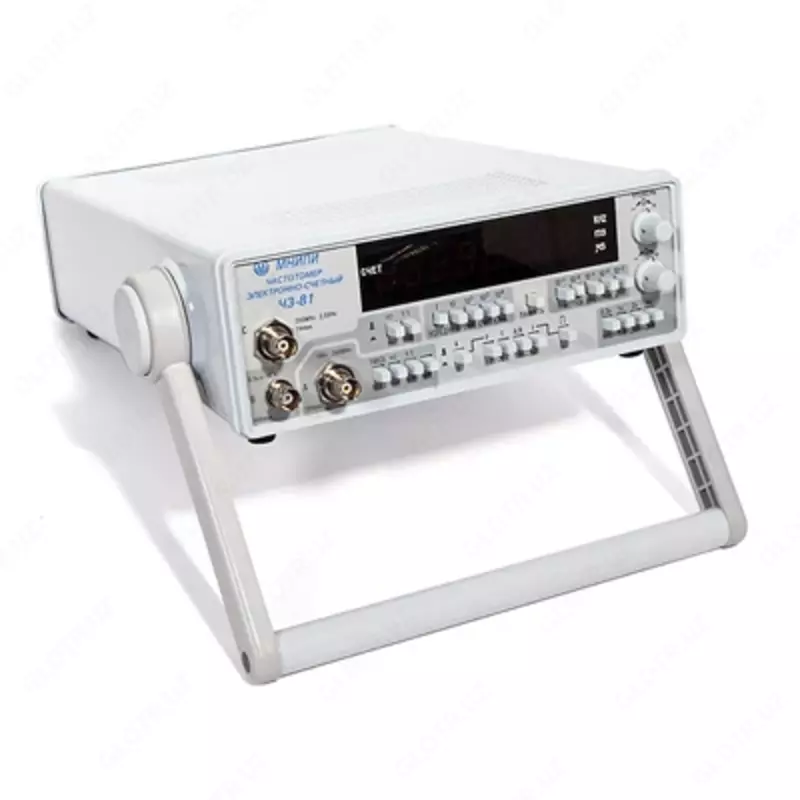

Ch3-81 - elektron hisoblash chastotasi o'lchagich

Elektron hisoblash CH3-81 chastota hisoblagichi sinusoidal va impulsli signallarning chastotasini yoki birlik va o'rtacha davrini o'lchash, shuningdek, impulslar davomiyligini va chastotalar nisbatini o'lchash uchun mo'ljallangan, kafolatlangan o'lchov xatosi yiliga 10-7 gacha.

Elektron hisoblash CH3-81 chastota o'lchagichining xususiyatlari

12 oy ichida 10-7, 10 yil ichida 2,5*10-7 mos yozuvlar chastotasini o'rnatish xatosi

Uchta kanal (A, B, C), 0,1 Gts - 2,5 gigagertsli diapazon

8-bitli tablo

RS-232s interfeysi

Elektron hisoblash CH3-81 chastota o'lchagichining texnik xususiyatlari

Parametr Qiymati

Kirish "A"

O'lchov turi chastota, chastota nisbati

O'lchangan signallarning shakli har qanday kutupluluğun sinusoidal va impulsli

O'lchangan chastota diapazoni 10 Gts-200 MGts

Kirish signallari darajasi:

Sinusoidal (samarali qiymat)

Impulsiv

30mv-10V

±100 MV - ±10 V

Chastotalar nisbati kirish A / kirish

Kirish empedansi 1moh / 50 Ohm

Kirish quvvati 50 PF dan oshmaydi

"Kirish"

O'lchov turi davr, davomiylik, chastota nisbati

Chastotalar nisbati kirish A / kirish

O'lchangan signallarning shakli har qanday kutupluluğun sinusoidal va impulsli

O'lchangan davrlar oralig'i 1 mks-10000 s

O'rtacha davrlar soni (davr multiplikatori) 1, 10, 102, 103, 104

Soat chastotasi davri 10-7, 10-6, 10-5, 10-4, 10-3 s

O'lchangan davomiylik diapazoni 1 mks-10000 s

Kirish signallari darajasi:

Sinusoidal (samarali qiymat)

Impulsiv

0,03-10 V

±(0,1-30) V

Kirish empedansi 1Mom

Kirish quvvati 50 PF dan oshmaydi
