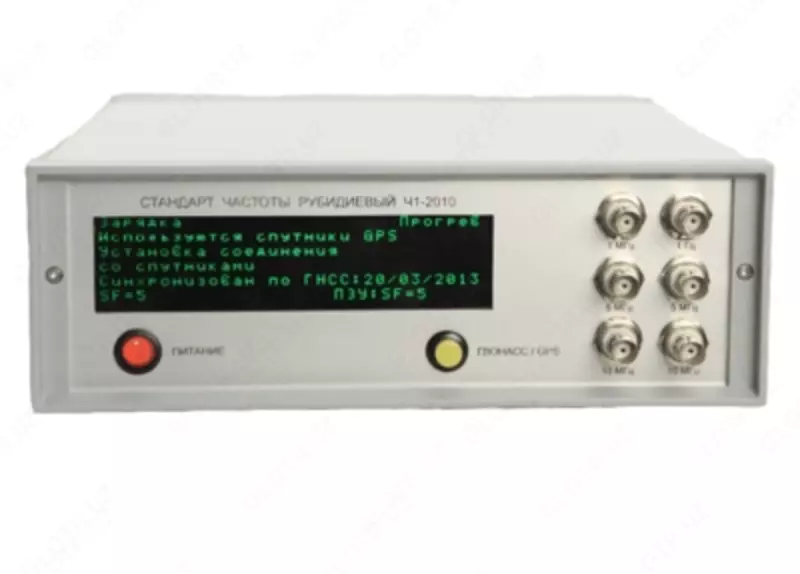

Ch1-2010 - rubidium chastotasi standarti

Rubidiy chastotasi standarti Ch1-2010 yuqori barqarorlik mos yozuvlar signalining manbai sifatida foydalanish uchun mo'ljallangan. Chastota va vaqtni o'lchash uskunasida foydalanish mumkin.

Buyurtma berishda har bir chastota reytingi uchun chiqishlar soni aniqlanadi. 10 MGts va 5 MGts uchun 0 dan 8 donagacha, 1 MGts va 1 Gts uchun 0 dan 1 donagacha o'zgarishi mumkin.

Ch1-2010 rubidiy chastotasi standartining xususiyatlari:

Kichik o'lchamlar: 260x260x90 mm;

Engil vazn: batareya bilan 6 kg;

Kam quvvat iste'moli: 24 Vt barqaror holat;

Ish rejimiga kirish uchun qisqa vaqt: barqarorlik 1x10-10 bo'lguncha 1 soat, barqarorlik 5x10-12 bo'lguncha 24 soat;

Keng harorat oralig'i: -5 ° C dan + 40 ° C gacha;

Chiqish chastotasi 10 MGts, 5 MGts va 1 MGts;

GPS signali asosida sozlash;

Ish sharoitida yuqori metrologik xususiyatlar;

Universal quvvat manbai: AC 220 V, 50 Gts; DC 12V dan; o'rnatilgan batareyadan.

GPS sun'iy yo'ldoshi bilan sinxronlash

Rubidiy mos yozuvlar osilatorining chastota o'zgarishini uzoq muddatli barqarorlikka ega bo'lgan manba bilan sinxronlash orqali qoplashingiz mumkin, masalan, GPS qabul qiluvchining 1 pps signali. Quyidagi rasmdagi Allan dispersiyasidan ko'rinib turibdiki, GPS-ning qisqa muddatli barqarorligi ancha past (taxminan 5000 x 10-12) va rubidiy mos yozuvlar osilatorining barqarorligi bilan solishtirish mumkin (taxminan 5000 x 10-12) . Biroq, bir necha soatlik intervalda GPS barqarorroq bo'ladi, bu holda rubidiy mos yozuvlar osilatorining chastotali siljishi GPS bilan sinxronlash orqali qoplanishi mumkin.
