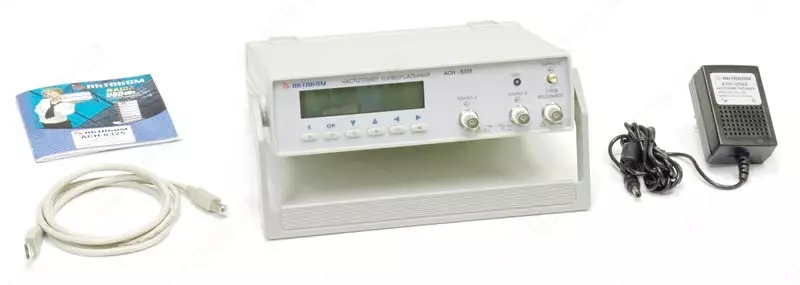

ASN-8325 - chastota o'lchagich

ASN-8325 universal chastota o'lchagich chastotani, davrni, impuls davomiyligini va signalning ish aylanishini o'lchash uchun mo'ljallangan. Qurilma olingan ma'lumotlar bilan matematik operatsiyalarni bajarish va o'lchov natijalarini statistik qayta ishlash imkoniyatini beradi. USB / LAN interfeysining mavjudligi qurilmani shaxsiy kompyuterga ulash imkonini beradi, bu avtomatlashtirilgan o'lchov tizimlarida qurilmani masofadan boshqarish, shuningdek, o'lchov natijalarini qayta ishlash va arxivlash imkoniyatini beradi. Qadimgi modellar kirish signali quvvatini baholashni ta'minlaydi.

Portativ chastota o'lchagich ASN-8325: A va B kirishlarida chastotani o'lchash 0,1 Hz ... 120 MGts, C kirishida (ixtiyoriy) 1 MGts ... 8 GHz; zarba davomiyligi oralig'i 10 ns ... 10 s; kirish empedansi 1 MŌ 20 pF, 50 Ō; Kompyuter aloqa interfeysi USB 1.1 / LAN; quvvat manbai + 5,5 ... 6 V / 220 V; umumiy o'lchamlari 260x210x70 mm; vazni 2 kg dan oshmaydi.

Portativ chastota o'lchagich ASN-8325 xususiyatlari:

Alfanumerik displey;

Kirish signalining quvvat darajasining grafik ko'rinishi;

A, B, C kirishlari orqali chastotani o'lchash (ixtiyoriy);

A, B kirishlari yordamida davrni o'lchash;

A, B, C kirishlarida signal darajasini o'lchash (ixtiyoriy);

A va B kirishlarida impuls davomiyligini o'lchash;

A va B kirishlarida impulslarning ish aylanishini o'lchash;

Aylanish tezligini o'lchash;

A kanali va B kanalidagi impulslar orasidagi intervalni o'lchash;

Pulsning davomiyligini o'lchash, shu jumladan statistik ma'lumotlarni to'plash (namuna hajmi foydalanuvchi tomonidan belgilanadi);

O'lchov natijalarini statistik qayta ishlash (o'rtacha, median, og'ish, o'rtacha kvadrat, RMS), minimal, maksimal va o'rtacha qiymatlarni belgilash;

Bir yoki ikkita kanalning signallari uchun matematik funktsiyalar (bu parametrlarni o'lchash imkonini beradi: tezlik, bosim yoki harorat, to'g'ridan-to'g'ri kerakli birliklarda ko'rsatiladi);

Ikki o'lchov ko'rsatkichining bir vaqtning o'zida chiqishi;

O'qishlarni saqlash;

Nisbiy o'lchash rejimi (joriy chastotaning dastlabki chastotadan og'ishi o'lchanadi);

Soat va sekundomer rejimi;

Tashqi sinxronizatsiya;

Tashqi soat rejimi;

A va B kanallarining kirish shakllantiruvchilarining boshqariladigan kommutatsiya darajasi;

Yo'naltiruvchi osilator chiqishi 5 MGts;

Qurilmaning USB ulanishi bo'lgan kompyuter bilan birgalikda ishlashi;

Maxsus dasturiy ta'minot yordamida masofadan boshqarish va ma'lumotlarni yig'ish;

Kompyuter bilan aloqa interfeysi (ixtiyoriy) USB 1.1 / LAN.
