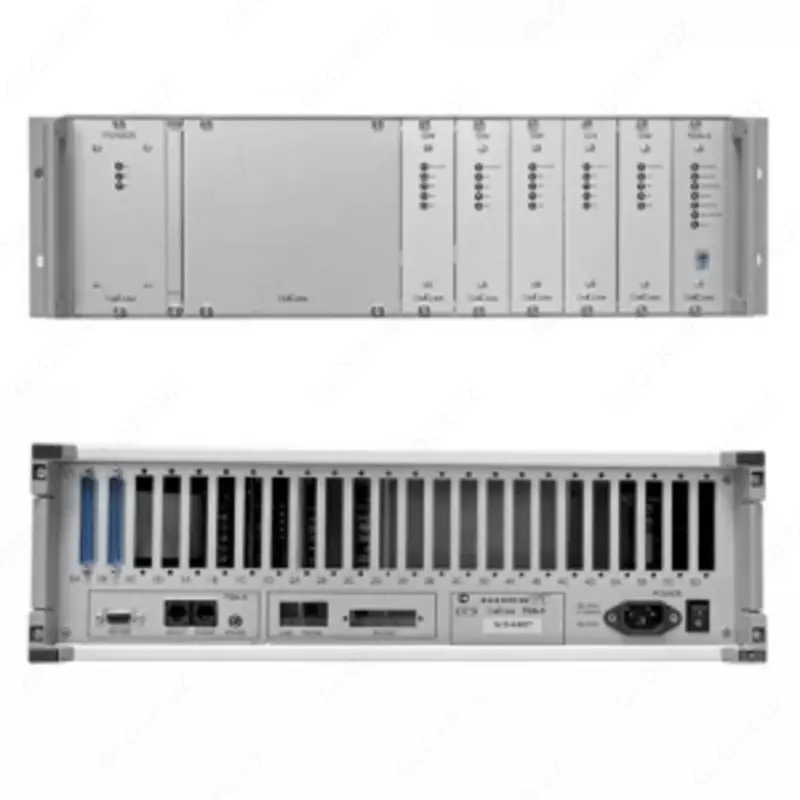

AnCom TDA-5/33131 - ko'p kanalli analizator

Ancom tda-5/33131 ko'p kanalli analizatorning maqsadi:

Ancom tda-5/33131 analizatori 3HE84TE266T (482 x 311 x 140 mm) tipidagi korpusda ishlab chiqarilgan bo'lib, u IEC 297 (19 konstruktivlari, Yevromexanika) tavsiyasiga mos keladi. Ancom tda-5/33131 analizatori modulli arxitekturaga ega va apparat xonasida standart asboblar shkaflariga o'rnatishga qaratilgan. Korpus modullarni konstruktiv ravishda birlashtiradi: hisoblagich-generator, kalit va quvvat manbai.

Ancom tda-5/33131 analizatoriga 9 tagacha kommutatsiya modullari o'rnatilishi mumkin. Har bir kommutatsiya moduli ikki simli (32 kanal) yoki to'rt simli (16 kanal) rejimlarda "kanal uzilishiga" yoki "parallel ravishda yuqori impedansga" ulanish imkonini beradi.

Ancom tda-5/33131 ko'p kanalli analizatorning texnik xususiyatlari:

Shakllangan o'lchov signallarining xususiyatlari:

Parametr Qiymati

Jeneratör chiqish empedansi 600±18 Ohm

Jeneratör chiqishi assimetriyasining pasayishi kamida 43 db

Garmonik signal chastotasi 300 ... %

-40...10 dBm darajasi; 0,1 db qadam; ±0,2 db darajadagi topshiriq xatosi

Garmonik koeffitsient 0,05 dan oshmaydi%

Hamroh shovqinlarni o'lchash uchun psevdo tasodifiy signal (O. 131) 350...550 Gts chastota diapazoni

Daraja -40...0 dBm; qadam 0,1 db; darajani belgilash xatosi ±0,5 db

Kanalning chastota xususiyatlarini o'lchash uchun ko'p chastotali signal-favqulodda vaziyatlar vazirligi 100, 200, 300,...3800 Gts chastotalar tarkibi (qo'shimcha 3.7)

Daraja -40...0 dBm; qadam 0,1 db; darajani belgilash xatosi ±0,5 db

Chiziqli bo'lmagan buzilishlarni o'lchash uchun to'rt chastotali signal (O. 42) darajasi -40...0 dBm; 0,1 db qadam; ±0,5 db darajadagi topshiriq xatosi

Echo signalining pasayishini o'lchash uchun radio impuls to'ldirish chastotasi 300 ...

Daraja -40...0 dBm; qadam 0,1 db; darajani belgilash xatosi ±0,5 db

Impuls va pauza davomiyligi 0,01 ...

Kanalning o'z shovqinlarini o'lchash uchun generatorning qulflangan holati o'z shovqin darajasi -80 dBm dan yuqori emas

Kanalning chastota xususiyatlarini o'lchash uchun qo'shimcha ikki chastotali signal (O. 81) daraja -40 ... 0 dBm, qadam 0,1 db

Parametr Qiymati

600 ± 12 Ohm / 20 kohm dan ortiq mos keladigan / yuqori impedansli simmetrik hisoblagich ulanishi

Hisoblagichning chastota diapazoni 25 ...

Signal darajasini, vaznsiz va psofometrik shovqinni o'lchash -95...10 dBm (qo'shimcha 3.1, O. 41, ±[0,2...2] db)
