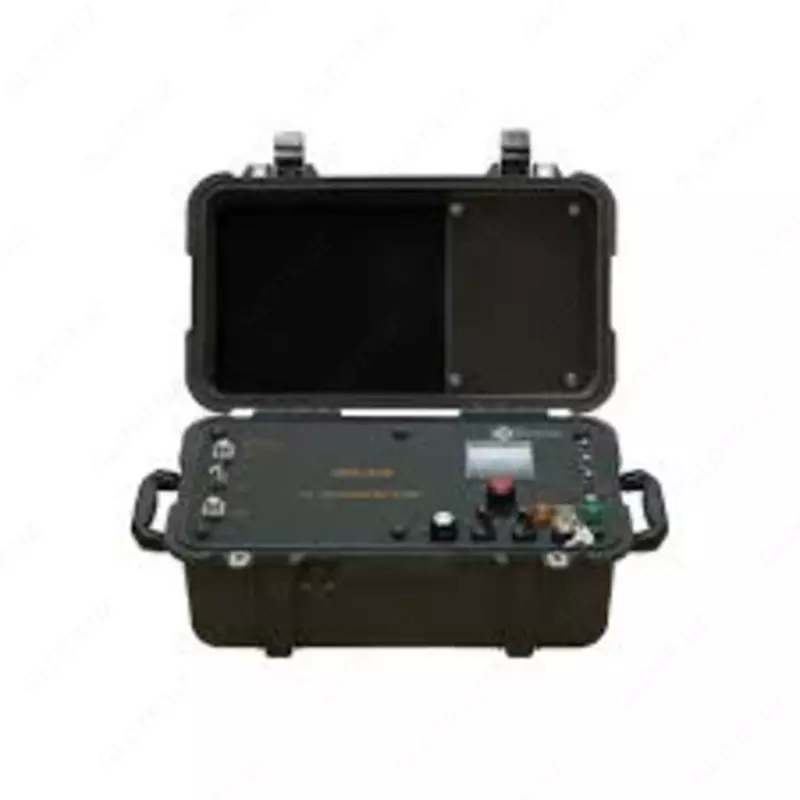

ADG-200-2 SKAT-M - boshq deşarj generatori

"ADG-200-2 SKAT-M yoy zaryadsizlanishi generatorining maqsadi:

ADG-200-2 SKAT-M yoy deşarj generatori RI-407/TDR-107/TDR-109 reflektometri va boshqa ishlab chiqaruvchilarning reflektometrlari (impuls-yoy va to'lqin o'lchashni qo'llab-quvvatlovchi) bilan birgalikda shikastlanishlarni aniqlash ishlarini bajarish uchun mo'ljallangan. usullari), muhim, shuning uchun past kuchlanishli impuls usuli bilan lokalizatsiya qilinmaydigan yuqori qarshilikli nuqsonlarning joylarini aniqlash imkoniyatlarini kengaytiradi.

ADG-200-2 SKAT-M boshq deşarj generatorini o'lchash usullari:

Yuqori qarshilikli (> 1 kOhm) shikastlanishlarni qidirish uchun quyidagi zamonaviy buzilmaydigan (izolyatsiyani yoqib yubormasdan) usullarni qo'llash uchun zarur shart-sharoitlarni ta'minlaydi - elektr kabellarida izolyatsiyalash buzilishi:

Pulse-arc usuli - IDM (ARM, qisqa muddatli yoy usuli);

Tebranish oqimini tushirish usuli - MCR (ICE, joriy to'lqin usuli).

ADG-200-2 SKAT-M boshq deşarj generatorining xususiyatlari:

To'liq avtonom elektr ta'minoti;

Kichik o'lchamlar - kompleks avtomobil yukxonasiga osongina joylashadi;

Engil vazn.

ADG-200-2 SKAT-M boshq deşarj generatorining texnik xususiyatlari:

Parametrning ma'nosi

Chiqish kuchlanishini sozlash diapazoni 0…10 kV

Chiqish kuchlanish darajalari 4 kV, 10 kV

Zaryadlash rejimlari: to'g'ridan-to'g'ri simi uzilishgacha zaryadlash (AVTO),

O'rnatilgan kondansatkichni zaryadlash (QO'L)

Maksimal saqlanadigan energiya 200 J

Arkni mahkamlash vaqti 1...10 ms (tashqi sharoitga qarab)

Ketma-ket tushirishlar orasidagi minimal vaqt oralig'i operator tomonidan belgilanadi, lekin kamida 20 s.

Reflektorga ulanish uchun mo'ljallangan barcha past kuchlanishli konnektorlarda maksimal ruxsat etilgan impuls kuchlanishi TDR ulagichida 60 V dan oshmaydi;

WAVE ulagichida - 120 V;

TRIG ulagichida - 20 V

Avtonom quvvat - batareya 12 V, 12 A/soat"
