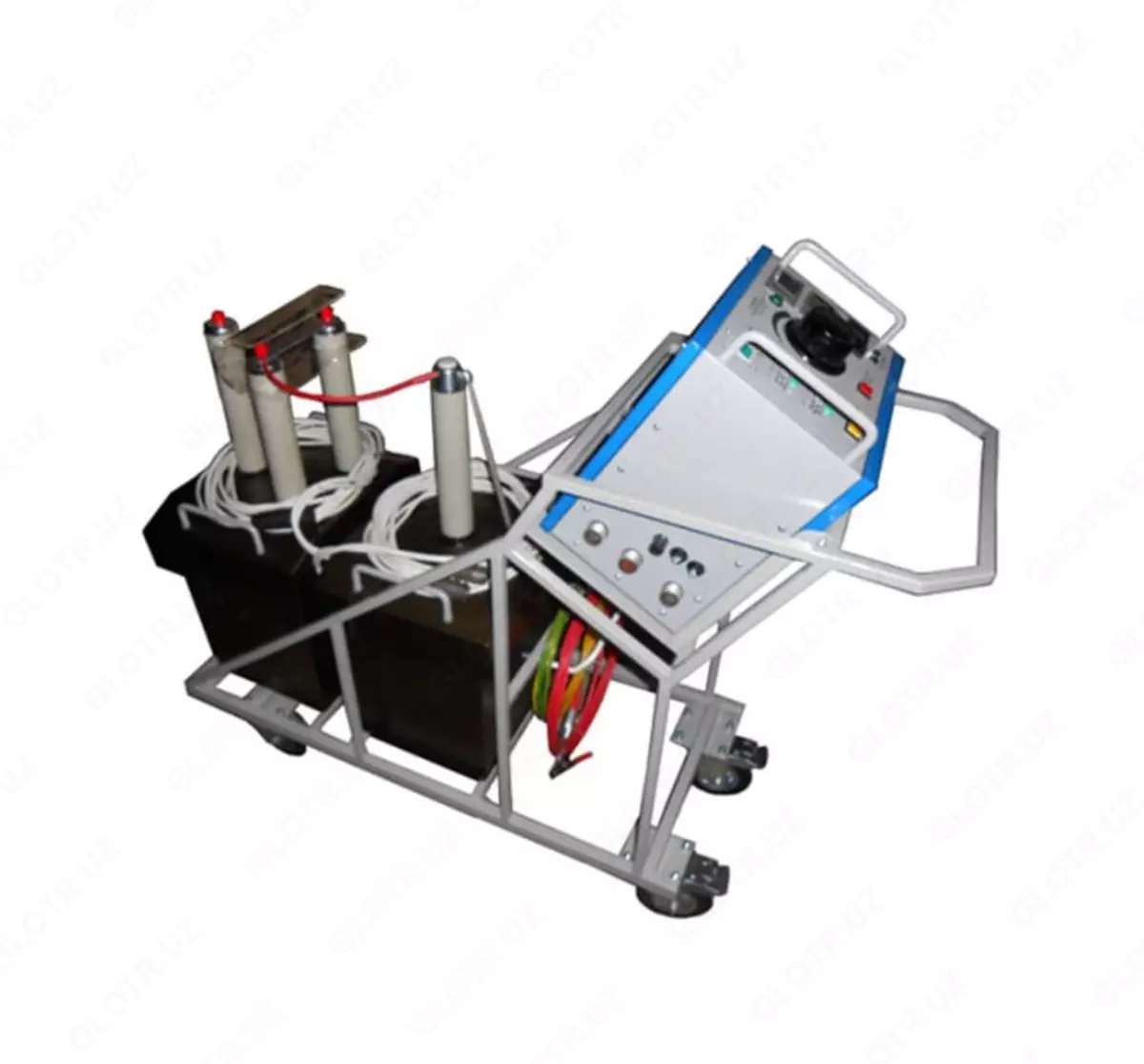

Установка высоковольтная для испытаний диэлектриков DTE-40 (Арт. - 233017)

Установка высоковольтная для испытаний диэлектриков DTE-40 (Арт. - 233017)

В наличии Код: P-1129610

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Установка высоковольтная для испытаний диэлектриков

Высокая точность измерений выходного напряжения и тока

Показать все

Описание

Установка испытаний твердых диэлектриков DTE-40 предназначена для испытания высоковольтных кабелей рабочих напряжений 6, 10, 15, 20 кВ всех типов – масляно-бумажной изоляции и изоляции из сшитого полиэтилена типов XLPE и PILC, для проверки кабельной оболочки.
Применяется для проверки изоляторов и другого электрооборудования переменным высоковольтным напряжением промышленной частоты.
Возможна эксплуатация при лабораторных и исследовательских работах, а также в составе передвижных электротехнических лабораторий.

Преимущества

Высокая точность измерений выходного напряжения и тока обеспечивает надежность испытаний
Возможность работы с кабелями всех типов и высоковольтными изоляторами повышает универсальность применения
Подходит для лабораторных и исследовательских работ, а также для передвижных электротехнических лабораторий
Наличие различных режимов работы генераторов (СНЧ, постоянное и переменное напряжение) позволяет проводить широкий спектр испытаний
Компактная конструкция с транспортной тележкой облегчает перемещение установки

Комплект поставки

Блок управления – 1 шт
Блок высоковольтный БВН-50 – 1 шт
Блок коммутации БК-40 – 1 шт
Тележка транспортировочная – 1 шт
Кабель сетевого питания – 1 шт (1,75 м)
Провод высоковольтный – 1 шт (3,5 м)
Провод заземления – 3 шт (3,5 м)
Комплект проводов межблочных – 4 комплекта
Вставка плавкая 5×20 – 2 шт (250 В, 1 А)
Вставка плавкая 6×30 – 2 шт (250 В, 10 А)
Руководство по эксплуатации – 1 экз
Паспорт – 1 экз

Технические характеристики

Параметр	Значение
Напряжение питающей сети переменного тока, В	220 ± 10% (50 Гц)
Максимальный потребляемый ток, А	5
Температура окружающей среды	-10…+45 °С
Температура хранения	-20…+45 °С
Относительная влажность воздуха при +25 °С, %	≤ 80
Атмосферное давление, мм рт. ст.	630–800
Общий вес с транспортной тележкой, кг	≤ 115
Режим работы длительный, мин	≥ 120
Средний срок службы, лет	10
Выходное напряжение
Максимальное напряжение генератора СНЧ, кВ (squarewave)	40
Фиксированные частоты генератора СНЧ, Гц	0,1; 0,05; 0,02
Максимальное напряжение генератора постоянного выпрямленного напряжения, кВ	±40
Максимальное напряжение генератора переменного синусоидального напряжения 50 Гц, кВ	50
Максимальная емкость нагрузки генератора СНЧ	0,1 Гц – 0,3 мкФ 0,05 Гц – 0,6 мкФ 0,02 Гц – 1,5 мкФ
Точность измерения выходного напряжения, %	3
Разрешение измерения выходного напряжения, В	100
Выходной ток
Максимальный ток установки во всех режимах, мА	14,5
Диапазоны измерения выходного тока, мА	1–20
Точность измерения выходного тока, %	3

5 часто задаваемых вопросов

Можно ли использовать DTE-40 для испытаний кабелей с изоляцией XLPE?
Да, установка предназначена для всех типов кабельной изоляции, включая XLPE и PILC
Какой максимальный ток нагрузки в режиме работы установки?
Максимальный ток установки во всех режимах составляет 14,5 мА
Какова точность измерения выходного напряжения?
Точность измерения выходного напряжения составляет 3%
Можно ли переносить установку вручную?
Да, установка оснащена транспортной тележкой для удобного перемещения
Какие режимы работы генератора поддерживаются?
Генератор может работать в режимах СНЧ, постоянного и переменного синусоидального напряжения
