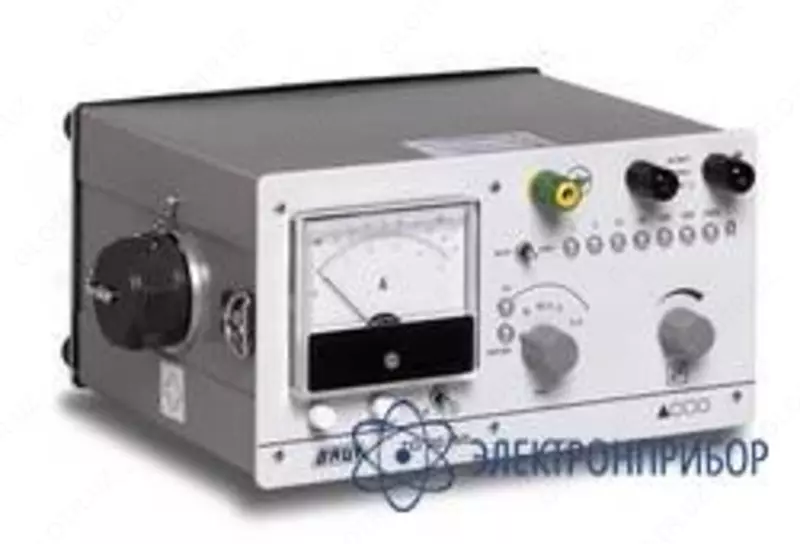

TG 20/50 — генератор звуковой частоты Wmax=50ВА

Назначение генератора TG 20/50:

Генератор TG 20/50 является портативным, работающим от сети или от встроенной аккумуляторной батареи, генератором сигналов звуковой частоты со встроенным зарядным блоком. Совместно с приемником сигналов звуковой частоты UL 30 и детекторной катушкой SP 30 генератор TG 20/50 используется для трассировки маршрута и оценки глубины залегания кабелей и поиска мест повреждения индукционным методом.

Особенности генератора TG 20/50:

Автоматическое или ручное согласование импеданса

В комплект поставки включены зарядный блок и аккумуляторная батарея, предусмотрена работа от батареи или от сети

Возможность выбора работы в непрерывном или в импульсном режиме

Возможность выбора одной из двух выходных частот

Прибор с подсветкой с показом выходного тока Iout или входного тока Iin

Клеммы защищены от возможности прикосновения

Брызгозащитный корпус

Высокая выходная мощность, поэтому возможно применение метода крутильной волны.

Технические характеристики генератора TG 20/50:

Параметр Значения

Выходная мощность 0 … 50 ВА при сетевом питании

0 … 20 ВА при работе от аккумуляторных батарей

Выходной ток максимум 8 А

Частоты 2 частоты, выбираются переключением

2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА

10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА

Выходной импеданс 7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка

Зарядный блок (встроенный) защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах

Защита при разрядке батарей Прибор выключается до того, как ба- тарея полностью разрядится

Время работы от аккумуляторной батареи при вых. мощности 20 ВА: приблизительно 2,5 ч

питание от сети напряжением 220…240 В 10%; 50/60 Гц

Электропитание От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения)

Интервал рабочих температур от -20 до + 50 °С

Габаритные размеры 290 х 130 х 240 мм

Масса 9,5 кг
