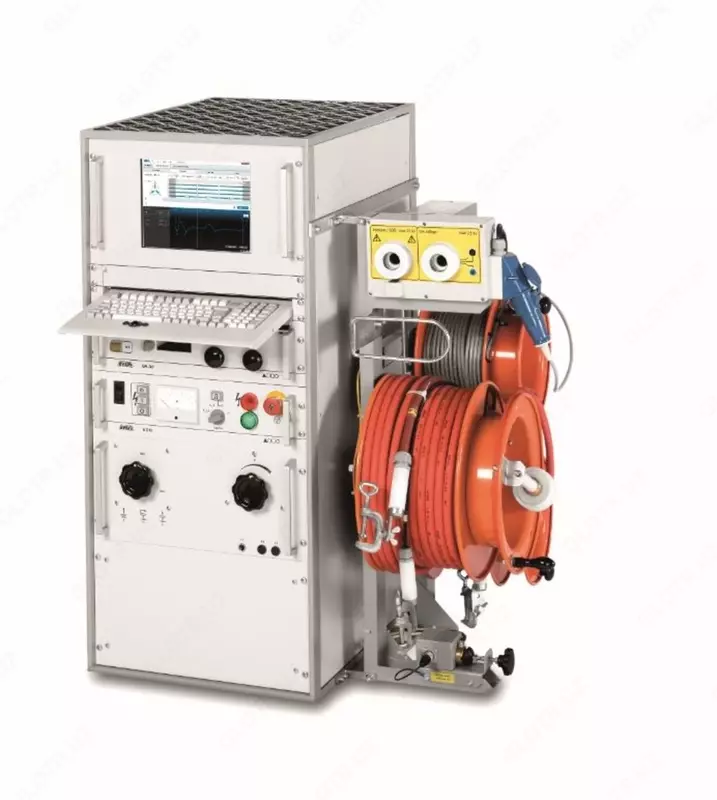

Syscompact-4000 — мобильный комплекс для поиска мест повреждений кабелей

Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

Мобильная установка Syscompact 4000 предназначена для диагностики и поиска мест повреждения кабельных линий. Прибор определяет расстояние до места неисправности и точно определяет повреждение кабеля на трассе. Syscompact 4000 находит повреждения всех типов: начиная от «обрывов» и «короткоих замыканий», до низкоомных и высокоомных повреждений, а также заплывающие пробои.

Прибор Syscompact 4000 сочетает в себе рефлектометр TDR IRG 4000, систему подключения для измерений по методу SIM/MIM, систему предварительного определения повреждений по методу импульсного напряжения ICM, а также мощный генератор импульсного напряжения SSG до 3000 Дж, 8/16/32 кВ, с опц. шагом напряжения 4 кВ.

Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

Быстрое и надёжное обнаружение неисправностей;

Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;

Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;

Максимальная энергия импульсов 2100 Дж;

Память на 100 эхограмм;

Простая передача данных в ПК.

Технические характеристики установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

Параметр Значение

Рефлектометр IRG 4000

Выходное напряжение передаваемого (зондирующего) импульса 10 … 160 В

Длительность передаваемого (зондирующего) импульса 20 нс … 1,3 мкс

Предельно допустимое напряжение 400 В переменного тока (50/60 Гц)

Выходной импеданс 10 — 2000 Ом, регулируемый

Чувствительность входного делителя -10 … +60 дБ

Измерительные диапазоны при v/2 = 80 мс/мкс 10 … 3 300 км

Частота квантовая 200 МГц (период 5 нс)

Разрешающая способность 0,1 м (при v/2 = 80 м/мкс)

Погрешность измерений 0,1%

Скорость распространения v/2 20 – 150 м/мкс

Число запоминаемых в памяти эхограмм > 100000

Дисплей TFT, размер экрана 15,1 дюйма, 7U

Электропитание от сети 100 … 240 В (50/60 Гц)

Максимальная потребляемая мощность (без учета дисплея) 150 ВА

Интервал рабочих температур 0 … +50 °C

Тип защиты IP54 защита от брызг и пыли

Размеры прибора IRG 3000 с 12,1-дюймовым дисплеем и корпусом- 483x174x365 мм

Масса Приблизительно 7 кг

Генератор высоковольтных импульсов SSG

Выходное напряжение 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ

Энергия импульса 500, 1100, 1500, 2100 Дж

Частота следования импульсов Одиночный, 10, 20 или 30 импульс/мин

Выходное испытательное напряжение DC: 0 - 32 кВ

Максимальный ток утечки DC: 850 мА
