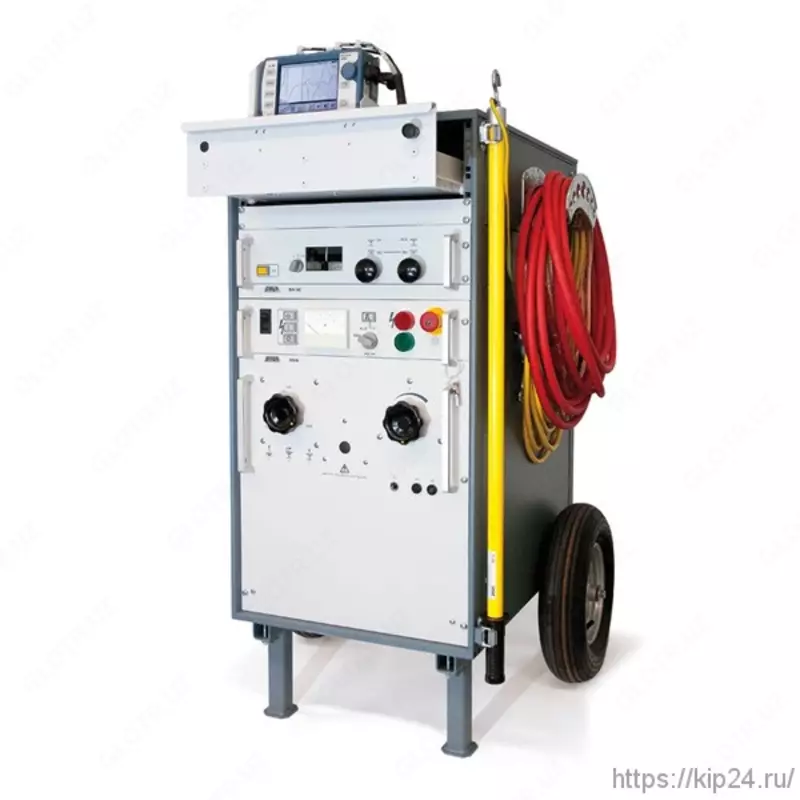

Syscompact 2000/32 — компактная мобильная система для отыскания мест повреждений кабельных линий (32 кВ)

Назначение установки Syscompact 2000/32:

Syscompact 2000/32 является компактной установкой, полностью обеспечивающей поиск неисправностей в кабельных линиях. Эта установка позволяет определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе как в случае повреждений типа «обрыв» и «короткое замыкание», так и в случае высокоомных повреждений и заплывающих пробоев без использования прожига.

Оператору доступны различные методы поиска мест повреждения и возможность комбинирования Syscompact 2000/32 с другим вспомогательным оборудованием для поиска мест повреждения. Компактность установки позволяет размещать ее в практически любом автомобиле грузоподъемностью от 300 до 500 кг.

Особенности установки Syscompact 2000/32:

Поиск низкоомных и высокоомных повреждений, заплывающих пробоев

Эффективные методы предварительной локации повреждений

Точный поиск места повреждения акустическим методом и методом сравнения акустического и электромагнитного сигналов (совместно с локатором UL 30 и BM 30)

Простота использования

Модульная конструкция с возможностью расширения функций.

Методы предварительной локации:

Метод анализа отражения импульсов TDR Рефлектометрия (низкоомные повреждения, обрыв кабельной линии, измерение длинны кабельной линии)

Импульсно-дуговой метод SIM, до 32 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.

Усовершенствованный импульсно дуговой метод SIM-MIM, до 32 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.

Дуговой метод SIM в режиме постоянного тока (SIM DC) (высокоомные повреждения и заплывающие пробои)

Дифференциальный метод вторичного импульса SIM (высокоомные повреждения и заплывающие пробои)

Метод колебательного разряда с осцилляцией по току ICM, до 32 кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция).

Технические характеристики установки Syscompact 2000/32:

Параметр Значения

Рефлектометр IRG 2000

Выходное напряжение импульсов 60 В

Длительность зондирующего импульса 40 нс - 10 мкс

Электрическая прочность к входному напряжению 400 В АС (50 - 60 Гц)

Выходное сопротивление 10 - 250 Ом регулируемое

Диапазон измерений (при v/2=80 м/мкс) 0 - 65 км

Погрешность 0,2%

Дискретность считывания 200 МГц (5 нс)

Разрешение 0,4 м (при v / 2 = 80 м/мкс)

Скорость распространения v/2 50 - 150 м/мкс

Чувствительность входного делителя - 0 дБ ... + 60 дБ

Объем памяти рефлектограмм 100

Дисплей Цветной LCD 320 х 240 пиксель, 6"

Генератор высоковольтных импульсов SSG 1100, 1500, 2100

Выходное напряжение 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ

Энергия импульса 1100 Дж, 1500 Дж, 2100 Дж

Частота следования импульсов Одиночный, 10, 20 или 30 импульс/мин

Выходное испытательное напряжение DC: 0 - 32 кВ

Максимальный ток утечки DC 850 мА
