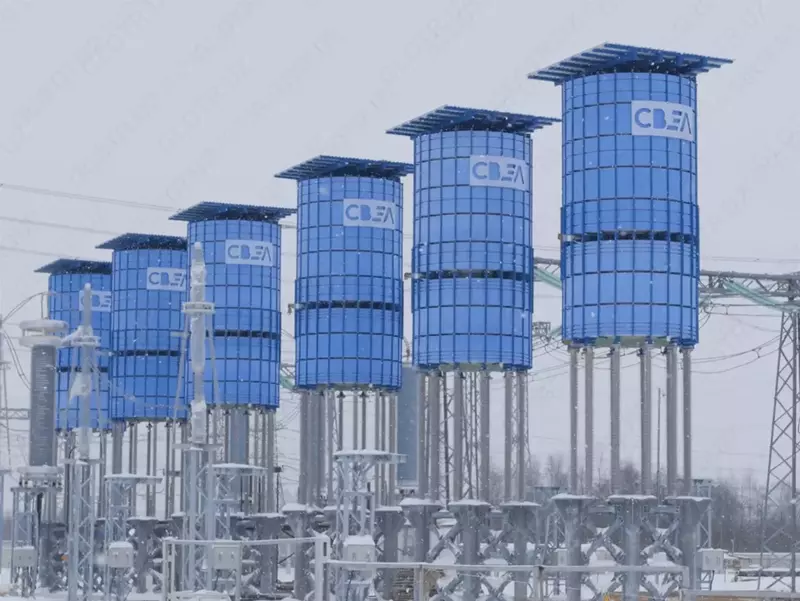

Сухие токоограничивающие реакторы 35-500 кВ
В наличии Код: P-0911182Описание
Технические данные
Основные технические характеристики*:
- номинальное напряжение, кВ: 3, 6, 10, 15, 20
- номинальный ток, А: 50...10 000
- индуктивное сопротивление, Ом: до 50
- климатическое исполнение: У, УХЛ, ХЛ, Т
- категория размещения: 1, 2, 3, 4
- угол между выводами, °: 0, 90, 180, 270
* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.
Номинальные параметры реакторов на 35 кВ
| Номинальный ток, А | ||||
| 630 | 1000 | 1600 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | 0,2 | - | - |
| - | - | 0,56 | 0,56 | |
| 1,0 | 1,0 | 1,0 | - | |
| 2,0 | 2,0 | - | - | |
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 35-630-1,0 У1 | 13,5 | 3 | 34,4 |
| РТСТГ 35-630-2,0 У1 | 8,4 | 21,4 | |
| РТСТГ 35-1000-0,2 У1 | 18,5 | 47,2 | |
| РТСТГ 35-1000-1,0 У1 | 13,5 | 34,4 | |
| РТСТГ 35-1000-2,0 У1 | 7 | 18 | |
| РТСТГ 35-1600-0,56 У1 | 18,4 | 47 | |
| РТСТГ 35-1600-1,50 У1 | 13,5 | 34,4 | |
| РТСТГ 35-2000-0,56 У1 | 18,4 | 47 |
| Номинальный ток, А | ||||||
| 500 | 800 | 1000 | 1300 | 1500 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | - | 0,5 | - | - | - |
| - | - | 1,1 | - | - | - | |
| - | - | 2,5 | - | - | - | |
| - | 7,4 | 7,4 | 7,4 | 7,4 | 7,4 | |
| - | - | 9,5 | - | - | 9,5 | |
| 10,0 | - | - | - | - | - | |
| 30,0 | - | - | - | - | - | |
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 110-500-10 У1 | 4,4 | 3 | 11,2 |
| РТСТГ 110-500-30 У1 | 1,95 | 5,0 | |
| РТСТГ 110-800-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-800-9,5 У1 | 4,6 | 11,7 | |
| РТСТГ 110-1000-0,5 У1 | 14,8 | 37,75 | |
| РТСТГ 110-1000-1,1 У1 | 10,1 | 25,7 | |
| РТСТГ 110-1000-2,5 У1 | 8,4 | 21,4 | |
| РТСТГ 110-1000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1300-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1500-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-9,5 У1 | 4,6 |
Допустимые токи короткого замыкания реакторов на 35 кВ
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 35-630-1,0 У1 | 13,5 | 3 | 34,4 |
| РТСТГ 35-630-2,0 У1 | 8,4 | 21,4 | |
| РТСТГ 35-1000-0,2 У1 | 18,5 | 47,2 | |
| РТСТГ 35-1000-1,0 У1 | 13,5 | 34,4 | |
| РТСТГ 35-1000-2,0 У1 | 7 | 18 | |
| РТСТГ 35-1600-0,56 У1 | 18,4 | 47 | |
| РТСТГ 35-1600-1,50 У1 | 13,5 | 34,4 | |
| РТСТГ 35-2000-0,56 У1 | 18,4 | 47 |
| Номинальный ток, А | ||||||
| 500 | 800 | 1000 | 1300 | 1500 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | - | 0,5 | - | - | - |
| - | - | 1,1 | - | - | - | |
| - | - | 2,5 | - | - | - | |
| - | 7,4 | 7,4 | 7,4 | 7,4 | 7,4 | |
| - | - | 9,5 | - | - | 9,5 | |
| 10,0 | - | - | - | - | - | |
| 30,0 | - | - | - | - | - | |
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 110-500-10 У1 | 4,4 | 3 | 11,2 |
| РТСТГ 110-500-30 У1 | 1,95 | 5,0 | |
| РТСТГ 110-800-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-800-9,5 У1 | 4,6 | 11,7 | |
| РТСТГ 110-1000-0,5 У1 | 14,8 | 37,75 | |
| РТСТГ 110-1000-1,1 У1 | 10,1 | 25,7 | |
| РТСТГ 110-1000-2,5 У1 | 8,4 | 21,4 | |
| РТСТГ 110-1000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1300-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1500-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-9,5 У1 | 4,6 |
Номинальные параметры реакторов на 110 кВ
| Номинальный ток, А | ||||||
| 500 | 800 | 1000 | 1300 | 1500 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | - | 0,5 | - | - | - |
| - | - | 1,1 | - | - | - | |
| - | - | 2,5 | - | - | - | |
| - | 7,4 | 7,4 | 7,4 | 7,4 | 7,4 | |
| - | - | 9,5 | - | - | 9,5 | |
| 10,0 | - | - | - | - | - | |
| 30,0 | - | - | - | - | - | |
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 110-500-10 У1 | 4,4 | 3 | 11,2 |
| РТСТГ 110-500-30 У1 | 1,95 | 5,0 | |
| РТСТГ 110-800-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-800-9,5 У1 | 4,6 | 11,7 | |
| РТСТГ 110-1000-0,5 У1 | 14,8 | 37,75 | |
| РТСТГ 110-1000-1,1 У1 | 10,1 | 25,7 | |
| РТСТГ 110-1000-2,5 У1 | 8,4 | 21,4 | |
| РТСТГ 110-1000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1300-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1500-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-9,5 У1 | 4,6 |
Допустимые токи короткого замыкания реакторов на 110 кВ
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 110-500-10 У1 | 4,4 | 3 | 11,2 |
| РТСТГ 110-500-30 У1 | 1,95 | 5,0 | |
| РТСТГ 110-800-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-800-9,5 У1 | 4,6 | 11,7 | |
| РТСТГ 110-1000-0,5 У1 | 14,8 | 37,75 | |
| РТСТГ 110-1000-1,1 У1 | 10,1 | 25,7 | |
| РТСТГ 110-1000-2,5 У1 | 8,4 | 21,4 | |
| РТСТГ 110-1000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1300-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1500-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-7,4 У1 | 5,3 | 13,5 |
